LPRシリーズ/LPRDシリーズ 1灯式・2灯式
アナログボリューム調光型
製品詳細
アナログボリュームを使って、各チャンネル個別に0 ～100％の手動調光ができるLED照明用電源アンプです。
新開発回路を搭載することにより、安定発光を実現しました。
● 約50kHzでの高周波点灯
● チャンネルごとに0〜100％の調光設定が可能
● アナログボリュームによる調光可能
● 外部信号による発光のON/OFF制御が可能
● 安定発光を実現する新開発回路を搭載
● さまざまなニーズに応える多彩なラインナップ
■1CH式点灯制御回路例(NPN)
■1CH式点灯制御回路例(PNP)
■2CH式点灯制御回路例(NPN)
※2CH式100Wを除く
■2CH式点灯制御回路例(PNP)
※2CH式100Wを除く

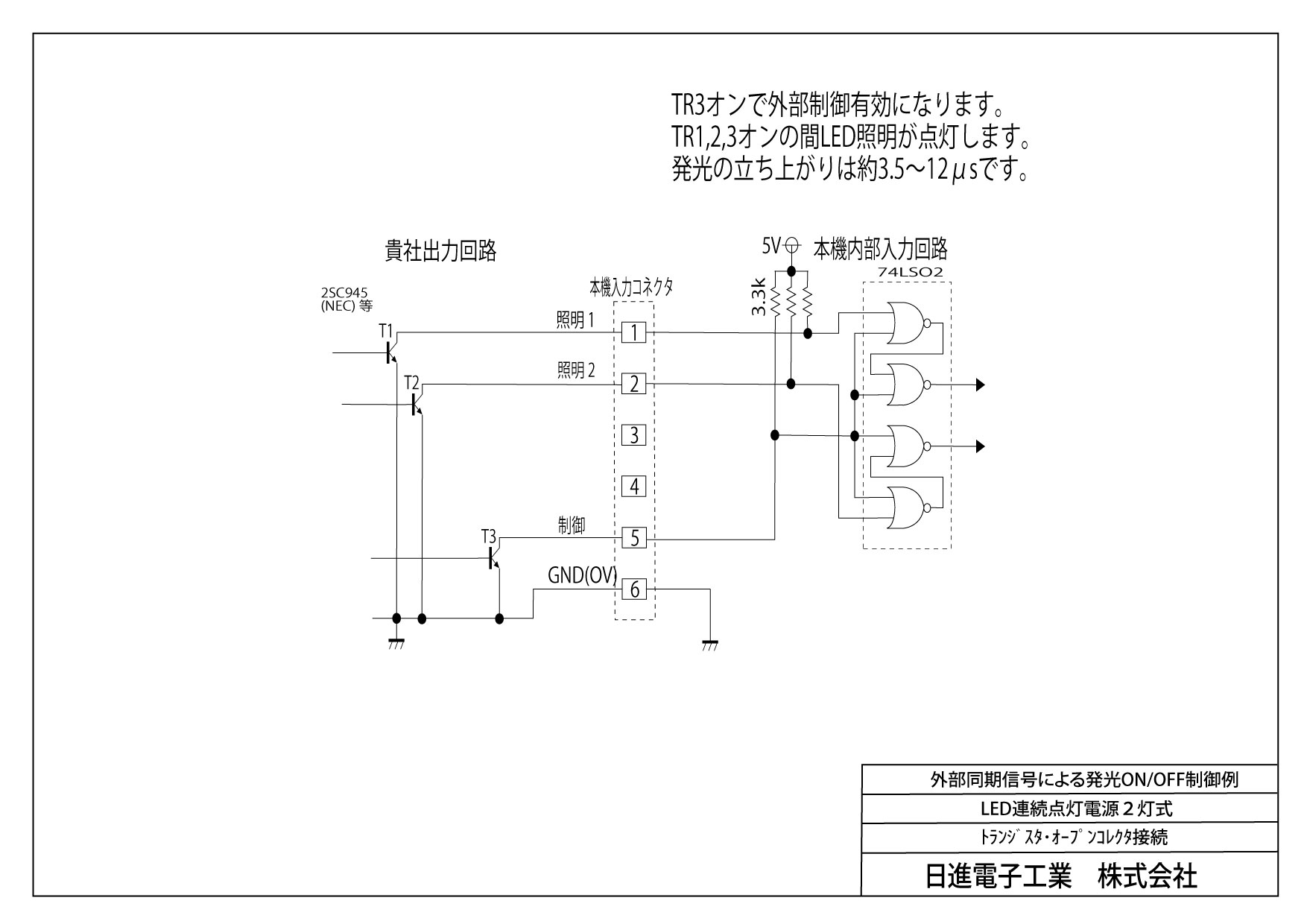

■LPR-100W点灯制御回路例(NPN)

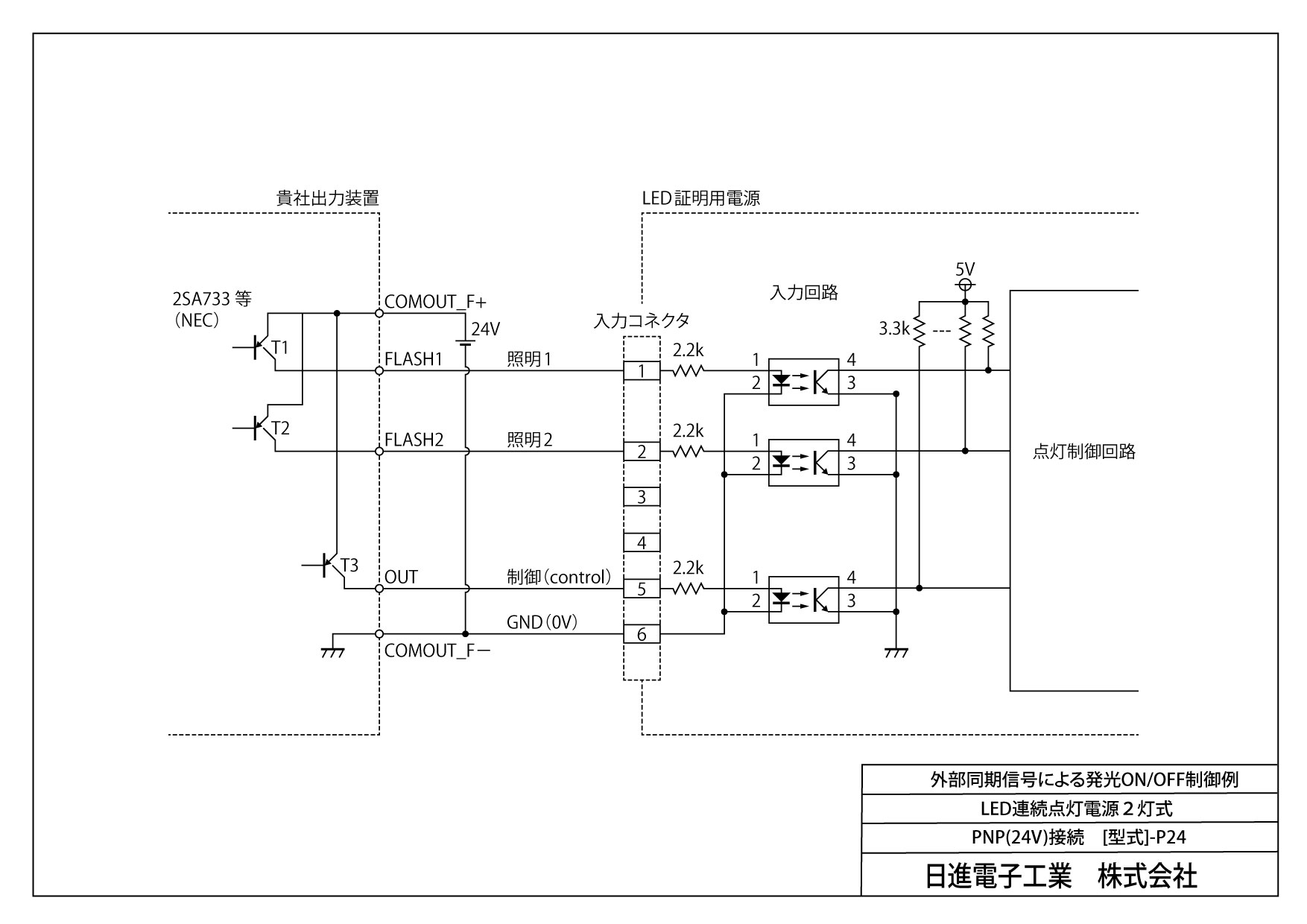

■LPR-100W点灯制御回路例(PNP)
- 高周波点灯50kHz
- PWM調光
- 外部調光8bit BCD
- デジタルスイッチ調光
- アナログボリューム調光
- ON/OFF制御
- NPN
- 1チャンネル
- 入力電源電圧〜132V
- 入力電源電圧〜200V帯
- PNP
- 2チャンネル
- 入力電源電圧DC24V
- 目盛付ロック式アナログ調光ボリューム
仕様
| 型式 | チャンネル数 | 最大出力電力 | コネクタ数 | 入力電源電圧(1次側) | NPN/PNP | DXF | |
|---|---|---|---|---|---|---|---|
| LPR-10S | 1チャンネル | 10W | 1灯(SM) | AC85〜132V | NPN | DXF | |
| LPR-10S-2 | １チャンネル | 10W | 1灯(SM) | AC85〜264V | NPN | DXF | |
| LPR-10S-P24 | １チャンネル | 10W | 1灯(SM) | AC85〜132V | PNP | DXF | |
| LPR-10S-2-P24 | １チャンネル | 10W | 1灯(SM) | AC85〜264V | PNP | DXF | |
| LPR-200S | １チャンネル | 200W | 1灯(メタル)＋2灯(EL)＋2灯(SM) | AC85〜132V | NPN | DXF | |
| LPR-200S-2 | １チャンネル | 200W | 1灯(メタル)＋2灯(EL)＋2灯(SM) | AC85〜264V | NPN | DXF | |
| LPR-200S-P24 | １チャンネル | 200W | 1灯(メタル)＋2灯(EL)＋2灯(SM) | AC85〜132V | PNP | DXF | |
| LPR-200S-2-P24 | １チャンネル | 200W | 1灯(メタル)＋2灯(EL)＋2灯(SM) | AC85〜264V | PNP | DXF | |
| LPR-300S | １チャンネル | 300W | 1灯(メタル)＋2灯(EL)＋2灯(SM) | AC85〜132V | NPN | DXF | |
| LPR-300S-2 | １チャンネル | 300W | 1灯(メタル)＋2灯(EL)＋2灯(SM) | AC85〜264V | NPN | DXF | |
| LPR-300S-P24 | １チャンネル | 300W | 1灯(メタル)＋2灯(EL)＋2灯(SM) | AC85〜132V | PNP | DXF | |
| LPR-300S-2-P24 | １チャンネル | 300W | 1灯(メタル)＋2灯(EL)＋2灯(SM) | AC85〜264V | PNP | DXF | |
| LPR-400S | １チャンネル | 400W | 2灯(メタル)＋2灯(EL)＋2灯(SM) | AC85〜132V | NPN | DXF | |
| LPR-400S-2 | １チャンネル | 400W | 2灯(メタル)＋2灯(EL)＋2灯(SM) | AC85〜264V | NPN | DXF | |
| LPR-400S-P24 | １チャンネル | 400W | 2灯(メタル)＋2灯(EL)＋2灯(SM) | AC85〜132V | PNP | DXF | |
| LPR-400S-2-P24 | １チャンネル | 400W | 2灯(メタル)＋2灯(EL)＋2灯(SM) | AC85〜264V | PNP | DXF | |
| LPR-600S | １チャンネル | 600W | 2灯(メタル)＋2灯(EL)＋2灯(SM) | AC85〜132V | NPN | DXF | |
| LPR-600S-2 | １チャンネル | 600W | 2灯(メタル)＋2灯(EL)＋2灯(SM) | AC85〜264V | NPN | DXF | |
| LPR-600S-P24 | 1チャンネル | 600W | 2灯(メタル)＋2灯(EL)＋2灯(SM) | AC85〜132V | PNP | DXF | |
| LPR-600S-2-P24 | 1チャンネル | 600W | 2灯(メタル)＋2灯(EL)＋2灯(SM) | AC85〜264V | PNP | DXF | |
| LPR-10W | 2チャンネル | 10W(2CH合計) | CH1：1灯(SM) CH2：1灯(SM) | AC85〜132V | NPN | DXF | |
| LPR-10W-2 | 2チャンネル | 10W(2CH合計) | CH1：1灯(SM) CH2：1灯(SM) | AC85〜264V | NPN | DXF | |
| LPR-10W-P24 | 2チャンネル | 10W(2CH合計) | CH1：1灯(SM) CH2：1灯(SM) | AC85〜132V | PNP | DXF | |
| LPR-10W-2-P24 | 2チャンネル | 10W(2CH合計) | CH1：1灯(SM) CH2：1灯(SM) | AC85〜264V | PNP | DXF | |
| LPR-30W | 2チャンネル | 30W(2CH合計) | CH1：1灯(SM) CH2：1灯(SM) | AC85〜132V | NPN | DXF | |
| LPR-30W-2 | 2チャンネル | 30W(2CH合計) | CH1：1灯(SM) CH2：1灯(SM) | AC85〜264V | NPN | DXF | |
| LPR-30W-P24 | 2チャンネル | 30W(2CH合計) | CH1：1灯(SM) CH2：1灯(SM) | AC85〜132V | PNP | DXF | |
| LPR-30W-2-P24 | 2チャンネル | 30W(2CH合計) | CH1：1灯(SM) CH2：1灯(SM) | AC85〜264V | PNP | DXF | |
| LPR-30W-CE | 2チャンネル | 30W(2CH合計) | CH1：1灯(SM) CH2：1灯(SM) | AC100〜230V | NPN | DXF | |
| LPR-50W | 2チャンネル | 50W(2CH合計) | CH1：1灯(SM) CH2：1灯(SM) | AC85〜132V | NPN | DXF | |
| LPR-50W-2 | 2チャンネル | 50W(2CH合計) | CH1：1灯(SM) CH2：1灯(SM) | AC85〜264V | NPN | DXF | |
| LPR-50W-P24 | 2チャンネル | 50W(2CH合計) | CH1：1灯(SM) CH2：1灯(SM) | AC85〜132V | PNP | DXF | |
| LPR-50W-2-P24 | 2チャンネル | 50W(2CH合計) | CH1：1灯(SM) CH2：1灯(SM) | AC85〜264V | PNP | DXF | |
| LPR-100W | 2チャンネル | 100W(2CH合計) | CH1：1灯(EL)＋2灯(SM) CH2：1灯(EL)＋2灯(SM) | AC85〜132V | NPN | DXF | |
| LPR-100W-2 | 2チャンネル | 100W(2CH合計) | CH1：1灯(EL)＋2灯(SM) CH2：1灯(EL)＋2灯(SM) | AC85〜264V | NPN | DXF | |
| LPR-100W-P24 | 2チャンネル | 100W(2CH合計) | CH1：1灯(EL)＋2灯(SM) CH2：1灯(EL)＋2灯(SM) | AC85〜132V | PNP | DXF | |
| LPR-100W-2-P24 | 2チャンネル | 100W(2CH合計) | CH1：1灯(EL)＋2灯(SM) CH2：1灯(EL)＋2灯(SM) | AC85〜264V | PNP | DXF | |
| LPR-400W | 2チャンネル | 100W(2CH合計) | CH1：1灯(メタル)＋1灯(EL)＋2灯(SM) CH2：1灯(メタル)＋1灯(EL)＋2灯(SM) | AC85〜132V | NPN | DXF | |
| LPR-400W-2 | 2チャンネル | 100W(2CH合計) | CH1：1灯(メタル)＋1灯(EL)＋2灯(SM) CH2：1灯(メタル)＋1灯(EL)＋2灯(SM) | AC85〜264V | NPN | DXF | |
| LPR-400W-P24 | 2チャンネル | 100W(2CH合計) | CH1：1灯(メタル)＋1灯(EL)＋2灯(SM) CH2：1灯(メタル)＋1灯(EL)＋2灯(SM) | AC85〜132V | PNP | DXF | |
| LPR-400W-2-P24 | 2チャンネル | 100W(2CH合計) | CH1：1灯(メタル)＋1灯(EL)＋2灯(SM) CH2：1灯(メタル)＋1灯(EL)＋2灯(SM) | AC85〜264V | PNP | DXF | |
| LPR-600W | 2チャンネル | 600W(2CH合計) | CH1：1灯(メタル)＋1灯(EL)＋2灯(SM) CH2：1灯(メタル)＋1灯(EL)＋2灯(SM) | AC85〜132V | NPN | DXF | |
| LPR-600W-2 | 2チャンネル | 600W(2CH合計) | CH1：1灯(メタル)＋1灯(EL)＋2灯(SM) CH2：1灯(メタル)＋1灯(EL)＋2灯(SM) | AC85〜264V | NPN | DXF | |
| LPR-600W-P24 | 2チャンネル | 600W(2CH合計) | CH1：1灯(メタル)＋1灯(EL)＋2灯(SM) CH2：1灯(メタル)＋1灯(EL)＋2灯(SM) | AC85〜132V | PNP | DXF | |
| LPR-600W-2-P24 | 2チャンネル | 600W(2CH合計) | CH1：1灯(メタル)＋1灯(EL)＋2灯(SM) CH2：1灯(メタル)＋1灯(EL)＋2灯(SM) | AC85〜264V | PNP | DXF | |
| LPR-10S(24) | 1チャンネル | 10W | 1灯(SM3P) | AC85〜132V | NPN | ||
| LPR-10S(24)-2 | 1チャンネル | 10W | 1灯(SM3P) | AC85〜264V | NPN | ||
| LPR-10S(24)-P24 | 1チャンネル | 10W | 1灯(SM3P) | AC85〜132V | PNP | ||
| LPR-10S(24)-2-P24 | 1チャンネル | 10W | 1灯(SM3P) | AC85〜264V | PNP | ||
| LPR-200S(24) | 1チャンネル | 200W | 1灯(メタル)＋2灯(EL3P)＋2灯(SM3P) | AC85〜132V | NPN | DXF | |
| LPR-200S(24)-2 | 1チャンネル | 200W | 1灯(メタル)＋2灯(EL3P)＋2灯(SM3P) | AC85〜264V | NPN | DXF | |
| LPR-200S(24)-P24 | 1チャンネル | 200W | 1灯(メタル)＋2灯(EL3P)＋2灯(SM3P) | AC85〜132V | PNP | ||
| LPR-200S(24)-2-P24 | 1チャンネル | 200W | 1灯(メタル)＋2灯(EL3P)＋2灯(SM3P) | AC85〜264V | PNP | DXF | |
| LPR-300S(24) | 1チャンネル | 300W | 1灯(メタル)＋2灯(EL3P)＋2灯(SM3P) | AC85〜132V | NPN | DXF | |
| LPR-300S(24)-2 | 1チャンネル | 300W | 1灯(メタル)＋2灯(EL3P)＋2灯(SM3P) | AC85〜264V | NPN | DXF | |
| LPR-300S(24)-P24 | 1チャンネル | 300W | 1灯(メタル)＋2灯(EL3P)＋2灯(SM3P) | AC85〜132V | PNP | DXF | |
| LPR-300S(24)-2-P24 | 1チャンネル | 300W | 1灯(メタル)＋2灯(EL3P)＋2灯(SM3P) | AC85〜264V | PNP | DXF | |
| LPR-10W(24) | 2チャンネル | 10W(2CH合計) | CH1：1灯(SM3P) CH2：1灯(SM3P) | AC85〜132V | NPN | DXF | |
| LPR-10W(24)-2 | 2チャンネル | 10W(2CH合計) | CH1：1灯(SM3P) CH2：1灯(SM3P) | AC85〜264V | NPN | DXF | |
| LPR-10W(24)-P24 | 2チャンネル | 10W(2CH合計) | CH1：1灯(SM3P) CH2：1灯(SM3P) | AC85〜132V | PNP | DXF | |
| LPR-10W(24)-2-P24 | 2チャンネル | 10W(2CH合計) | CH1：1灯(SM3P) CH2：1灯(SM3P) | AC85〜264V | PNP | DXF | |
| LPR-30W(24) | 2チャンネル | 30W(2CH合計) | CH1：1灯(SM3P) CH2：1灯(SM3P) | AC85〜132V | NPN | DXF | |
| LPR-30W(24)-2 | 2チャンネル | 30W(2CH合計) | CH1：1灯(SM3P) CH2：1灯(SM3P) | AC85〜264V | NPN | DXF | |
| LPR-30W(24)-P24 | 2チャンネル | 30W(2CH合計) | CH1：1灯(SM3P) CH2：1灯(SM3P) | AC85〜132V | PNP | DXF | |
| LPR-30W(24)-2-P24 | 2チャンネル | 30W(2CH合計) | CH1：1灯(SM3P) CH2：1灯(SM3P) | AC85〜264V | PNP | DXF | |
| LPR-50W(24) | 2チャンネル | 50W(2CH合計) | CH1：1灯(SM3P) CH2：1灯(SM3P) | AC85〜132V | NPN | DXF | |
| LPR-50W(24)-2 | 2チャンネル | 50W(2CH合計) | CH1：1灯(SM3P) CH2：1灯(SM3P) | AC85〜264V | NPN | DXF | |
| LPR-50W(24)-P24 | 2チャンネル | 50W(2CH合計) | CH1：1灯(SM3P) CH2：1灯(SM3P) | AC85〜132V | PNP | DXF | |
| LPR-50W(24)-2-P24 | 2チャンネル | 50W(2CH合計) | CH1：1灯(SM3P) CH2：1灯(SM3P) | AC85〜264V | PNP | DXF | |
| LPR-100W(24) | 2チャンネル | 100W(2CH合計) | CH1：1灯(EL3P)＋2灯(SM3P) CH2：1灯(EL3P)＋2灯(SM3P) | AC85〜132V | NPN | DXF | |
| LPR-100W(24)-2 | 2チャンネル | 100W(2CH合計) | CH1：1灯(EL3P)＋2灯(SM3P) CH2：1灯(EL3P)＋2灯(SM3P) | AC85〜264V | NPN | DXF | |
| LPR-100W(24)-P24 | 2チャンネル | 100W(2CH合計) | CH1：1灯(EL3P)＋2灯(SM3P) CH2：1灯(EL3P)＋2灯(SM3P) | AC85〜132V | PNP | DXF | |
| LPR-100W(24)-2-P24 | 2チャンネル | 100W(2CH合計) | CH1：1灯(EL3P)＋2灯(SM3P) CH2：1灯(EL3P)＋2灯(SM3P) | AC85〜264V | PNP | DXF | |
| LPR-400W(24) | 2チャンネル | 100W(2CH合計) | CH1：1灯(メタル)＋1灯(EL)＋2灯(SM) CH2：1灯(メタル)＋1灯(EL)＋2灯(SM) | AC85〜132V | NPN | DXF | |
| LPR-400W(24)-2 | 2チャンネル | 100W(2CH合計) | CH1：1灯(メタル)＋1灯(EL)＋2灯(SM) CH2：1灯(メタル)＋1灯(EL)＋2灯(SM) | AC85〜264V | NPN | DXF | |
| LPR-400W(24)-P24 | 2チャンネル | 100W(2CH合計) | CH1：1灯(メタル)＋1灯(EL)＋2灯(SM) CH2：1灯(メタル)＋1灯(EL)＋2灯(SM) | AC85〜132V | PNP | DXF | |
| LPR-400W(24)-2-P24 | 2チャンネル | 100W(2CH合計) | CH1：1灯(メタル)＋1灯(EL)＋2灯(SM) CH2：1灯(メタル)＋1灯(EL)＋2灯(SM) | AC85〜264V | PNP | DXF | |
| LPR-600W(24) | 2チャンネル | 600W(2CH合計) | CH1：1灯(メタル)＋1灯(EL3P)＋2灯(SM3P) CH2：1灯(メタル)＋1灯(EL3P)＋2灯(SM3P) | AC85〜132V | NPN | DXF | |
| LPR-600W(24)-2 | 2チャンネル | 600W(2CH合計) | CH1：1灯(メタル)＋1灯(EL3P)＋2灯(SM3P) CH2：1灯(メタル)＋1灯(EL3P)＋2灯(SM3P) | AC85〜264V | NPN | DXF | |
| LPR-600W(24)-P24 | 2チャンネル | 600W(2CH合計) | CH1：1灯(メタル)＋1灯(EL3P)＋2灯(SM3P) CH2：1灯(メタル)＋1灯(EL3P)＋2灯(SM3P) | AC85〜132V | PNP | DXF | |
| LPR-600W(24)-2-P24 | 2チャンネル | 600W(2CH合計) | CH1：1灯(メタル)＋1灯(EL3P)＋2灯(SM3P) CH2：1灯(メタル)＋1灯(EL3P)＋2灯(SM3P) | AC85〜264V | PNP | DXF | |
| LPRD-10S | 1チャンネル | 10W | 1灯(SM) | DC24V±10％ | NPN | DXF | |
| LPRD-10S-P24 | 1チャンネル | 10W | 1灯(SM) | DC24V±10％ | PNP | DXF | |
| LPRD-100S-DIN | 1チャンネル | 100W | 1灯(SM)＋2灯(SM) | DC24V±10％ | NPN | DXF | |
| LPRD-200S | 1チャンネル | 200W | 1灯(メタル)＋2灯(EL)＋2灯(SM) | DC24V±10％ | NPN | DXF | |
| LPRD-200S-P24 | 1チャンネル | 200W | 1灯(メタル)＋2灯(EL)＋2灯(SM) | DC24V±10％ | PNP | DXF | |
| LPRD-300S | 1チャンネル | 300W | 1灯(メタル)＋2灯(EL)＋2灯(SM) | DC24V±10％ | NPN | DXF | |
| LPRD-300S-P24 | 1チャンネル | 300W | 1灯(メタル)＋2灯(EL)＋2灯(SM) | DC24V±10％ | PNP | DXF | |
| LPRD-10W | 2チャンネル | 10W(2CH合計) | CH1：1灯(SM) CH2：1灯(SM) | DC24V±10％ | NPN | DXF | |
| LPRD-10W-P24 | 2チャンネル | 10W(2CH合計) | CH1：1灯(SM) CH2：1灯(SM) | DC24V±10％ | PNP | DXF | |
| LPRD-30W | 2チャンネル | 30W(2CH合計) | CH1：1灯(SM) CH2：1灯(SM) | DC24V±10％ | NPN | DXF | |
| LPRD-30W-P24 | 2チャンネル | 30W(2CH合計) | CH1：1灯(SM) CH2：1灯(SM) | DC24V±10％ | PNP | DXF | |
| LPRD-50W | 2チャンネル | 50W(2CH合計) | CH1：1灯(SM) CH2：1灯(SM) | DC24V±10％ | NPN | DXF | |
| LPRD-50W-P24 | 2チャンネル | 50W(2CH合計) | CH1：1灯(SM) CH2：1灯(SM) | DC24V±10％ | PNP | DXF | |
| LPRD-100W | 1チャンネル | 100W(2CH合計) | CH1：1灯(EL)＋2灯(SM) CH2：1灯(EL)＋2灯(SM) | DC24V±10％ | NPN | DXF | |
| LPRD-100W-P24 | 1チャンネル | 100W(2CH合計) | CH1：1灯(EL)＋2灯(SM) CH2：1灯(EL)＋2灯(SM) | DC24V±10％ | PNP | DXF | |
| LPRD-10S(24) | 1チャンネル | 10W | 1灯(SM3P) | DC24V±0.5V | NPN | DXF | |
| LPRD-10S(24)-P24 | 1チャンネル | 10W | 1灯(SM3P) | DC24V±0.5V | PNP | DXF | |
| LPRD-200S(24) | 1チャンネル | 200W | 1灯(メタル)＋2灯(EL3P)＋2灯(SM3P) | DC24V±0.5V | NPN | DXF | |
| LPRD-200S(24)-P24 | 1チャンネル | 200W | 1灯(メタル)＋2灯(EL3P)＋2灯(SM3P) | DC24V±0.5V | PNP | DXF | |
| LPRD-300S(24) | 1チャンネル | 300W | 1灯(メタル)＋2灯(EL3P)＋2灯(SM3P) | DC24V±0.5V | NPN | DXF | |
| LPRD-300S(24)-P24 | 1チャンネル | 300W | 1灯(メタル)＋2灯(EL3P)＋2灯(SM3P) | DC24V±0.5V | PNP | DXF | |
| LPRD-10W(24) | 2チャンネル | 10W(2CH合計) | CH1：1灯(SM3P) CH2：1灯(SM3P) | DC24V±0.5V | NPN | DXF | |
| LPRD-10W(24)-P24 | 2チャンネル | 10W(2CH合計) | CH1：1灯(SM3P) CH2：1灯(SM3P) | DC24V±0.5V | PNP | DXF | |
| LPRD-30W(24) | 2チャンネル | 30W(2CH合計) | CH1：1灯(SM3P) CH2：1灯(SM3P) | DC24V±0.5V | NPN | DXF | |
| LPRD-30W(24)-P24 | 2チャンネル | 30W(2CH合計) | CH1：1灯(SM3P) CH2：1灯(SM3P) | DC24V±0.5V | PNP | DXF | |
| LPRD-50W(24) | 2チャンネル | 50W(2CH合計) | CH1：1灯(SM3P) CH2：1灯(SM3P) | DC24V±0.5V | NPN | DXF | |
| LPRD-50W(24)-P24 | 2チャンネル | 50W(2CH合計) | CH1：1灯(SM3P) CH2：1灯(SM3P) | DC24V±0.5V | PNP | DXF | |
| LPRD-100W(24) | 2チャンネル | 100W(2CH合計) | CH1：1灯(EL3P)＋2灯(SM3P) CH2：1灯(EL3P)＋2灯(SM3P) | DC24V±0.5V | NPN | DXF | |
| LPRD-100W(24)-P24 | 2チャンネル | 100W(2CH合計) | CH1：1灯(EL3P)＋2灯(SM3P) CH2：1灯(EL3P)＋2灯(SM3P) | DC24V±0.5V | PNP | DXF | |
| LPR-200S-L | 1チャンネル | 200W | 1灯(メタル)＋2灯(EL3P)＋2灯(SM3P) | AC85〜132V | NPN | ||
| LPR-200S-L-2 | 1チャンネル | 200W | 1灯(メタル)＋2灯(EL3P)＋2灯（SM3P） | AC85〜264V | NPN | ||
| LPR-200S-L-P24 | 1チャンネル | 200W | 1灯(メタル)＋2灯(EL3P)＋2灯(SM3P) | AC85〜132V | PNP | ||
| LPR-200S-L-2-P24 | 1チャンネル | 200W | 1灯(メタル)＋2灯(EL3P)＋2灯(SM3P) | AC85〜264V | PNP | ||
| LPR-300S-L | 1チャンネル | 300W | 1灯(メタル)＋2灯(EL3P)＋2灯(SM3P) | AC85〜132V | NPN | ||
| LPR-300S-L-2 | 1チャンネル | 300W | 1灯(メタル)＋2灯(EL3P)＋2灯(SM3P) | AC85〜264V | NPN | ||
| LPR-300S-L-P24 | 1チャンネル | 300W | 1灯(メタル)＋2灯(EL3P)＋2灯(SM3P) | AC85〜132V | PNP | ||
| LPR-300S-L-2-P24 | 1チャンネル | 300W | 1灯(メタル)＋2灯(EL3P)＋2灯(SM3P) | AC85〜264V | PNP | ||
| LPR-400S-L | １チャンネル | 400W | 2灯(メタル)＋2灯(EL)＋2灯(SM) | AC85〜132V | NPN | DXF | |
| LPR-400S-L-2 | １チャンネル | 400W | 2灯(メタル)＋2灯(EL)＋2灯(SM) | AC85〜264V | NPN | DXF | |
| LPR-400S-L-P24 | １チャンネル | 400W | 2灯(メタル)＋2灯(EL)＋2灯(SM) | AC85〜132V | PNP | DXF | |
| LPR-400S-L-2-P24 | １チャンネル | 400W | 2灯(メタル)＋2灯(EL)＋2灯(SM) | AC85〜264V | PNP | DXF | |
| LPR-600S-L | １チャンネル | 600W | 2灯(メタル)＋2灯(EL)＋2灯(SM) | AC85〜132V | NPN | DXF | |
| LPR-600S-L-2 | １チャンネル | 600W | 2灯(メタル)＋2灯(EL)＋2灯(SM) | AC85〜264V | NPN | DXF | |
| LPR-600S-L-P24 | 1チャンネル | 600W | 2灯(メタル)＋2灯(EL)＋2灯(SM) | AC85〜132V | PNP | DXF | |
| LPR-600S-L-2-P24 | 1チャンネル | 600W | 2灯(メタル)＋2灯(EL)＋2灯(SM) | AC85〜264V | PNP | DXF | |
| LPR-30W-L | 2チャンネル | 30W(2CH合計) | CH1：1灯(SM3P) CH2：1灯(SM3P) | AC85〜132V | NPN | DXF | |
| LPR-30W-L-2 | 2チャンネル | 30W(2CH合計) | CH1：1灯(SM3P) CH2：1灯(SM3P) | AC85〜264V | NPN | DXF | |
| LPR-30W-L-P24 | 2チャンネル | 30W(2CH合計) | CH1：1灯(SM3P) CH2：1灯(SM3P) | AC85〜132V | PNP | DXF | |
| LPR-30W-L-2-P24 | 2チャンネル | 30W(2CH合計) | CH1：1灯(SM3P) CH2：1灯(SM3P) | AC85〜264V | PNP | DXF | |
| LPR-50W-L | 2チャンネル | 50W(2CH合計) | CH1：1灯(SM3P) CH2：1灯(SM3P) | AC85〜132V | NPN | DXF | |
| LPR-50W-L-2 | 2チャンネル | 50W(2CH合計) | CH1：1灯(SM3P) CH2：1灯(SM3P) | AC85〜264V | NPN | ||
| LPR-50W-L-P24 | 2チャンネル | 50W(2CH合計) | CH1：1灯(SM3P) CH2：1灯(SM3P) | AC85〜132V | PNP | ||
| LPR-50W-L-2-P24 | 2チャンネル | 50W(2CH合計) | CH1：1灯(SM3P) CH2：1灯(SM3P) | AC85〜264V | PNP | ||
| LPR-100W-L | 2チャンネル | 100W(2CH合計) | CH1：1灯(EL3P)＋2灯(SM3P) CH2：1灯(EL3P)＋2灯(SM3P) | AC85〜132V | NPN | ||
| LPR-100W-L-2 | 2チャンネル | 100W(2CH合計) | CH1：1灯(EL3P)＋2灯(SM3P) CH2：1灯(EL3P)＋2灯(SM3P) | AC85〜264V | NPN | DXF | |
| LPR-100W-L-P24 | 2チャンネル | 100W(2CH合計) | CH1：1灯(EL3P)＋2灯(SM3P) CH2：1灯(EL3P)＋2灯(SM3P) | AC85〜132V | PNP | DXF | |
| LPR-100W-L-2-P24 | 2チャンネル | 100W(2CH合計) | CH1：1灯(EL3P)＋2灯(SM3P) CH2：1灯(EL3P)＋2灯(SM3P) | AC85〜264V | PNP | ||
| LPR-400W-L | 2チャンネル | 100W(2CH合計) | CH1：1灯(メタル)＋1灯(EL)＋2灯(SM) CH2：1灯(メタル)＋1灯(EL)＋2灯(SM) | AC85〜132V | NPN | DXF | |
| LPR-400W-L-2 | 2チャンネル | 100W(2CH合計) | CH1：1灯(メタル)＋1灯(EL)＋2灯(SM) CH2：1灯(メタル)＋1灯(EL)＋2灯(SM) | AC85〜264V | NPN | DXF | |
| LPR-400W-L-P24 | 2チャンネル | 100W(2CH合計) | CH1：1灯(メタル)＋1灯(EL)＋2灯(SM) CH2：1灯(メタル)＋1灯(EL)＋2灯(SM) | AC85〜132V | PNP | DXF | |
| LPR-400W-L-2-P24 | 2チャンネル | 100W(2CH合計) | CH1：1灯(メタル)＋1灯(EL)＋2灯(SM) CH2：1灯(メタル)＋1灯(EL)＋2灯(SM) | AC85〜264V | PNP | DXF | |
| LPR-600W-L | 2チャンネル | 600W(2CH合計) | CH1：1灯(メタル)＋1灯(EL3P)＋2灯(SM3P) CH2：1灯(メタル)＋1灯(EL3P)＋2灯(SM3P) | AC85〜132V | NPN | ||
| LPR-600W-L-2 | 2チャンネル | 600W(2CH合計) | CH1：1灯(メタル)＋1灯(EL3P)＋2灯(SM3P) CH2：1灯(メタル)＋1灯(EL3P)＋2灯(SM3P) | AC85〜264V | NPN | ||
| LPR-600W-L-P24 | 2チャンネル | 600W(2CH合計) | CH1：1灯(メタル)＋1灯(EL3P)＋2灯(SM3P) CH2：1灯(メタル)＋1灯(EL3P)＋2灯(SM3P) | AC85〜132V | PNP | ||
| LPR-600W-L-2-P24 | 2チャンネル | 600W(2CH合計) | CH1：1灯(メタル)＋1灯(EL3P)＋2灯(SM3P) CH2：1灯(メタル)＋1灯(EL3P)＋2灯(SM3P) | AC85〜264V | PNP | ||
| LPR-200S-L(24) | 1チャンネル | 200W | 1灯(メタル)＋2灯(EL3P)＋2灯(SM3P) | AC85〜132V | NPN | ||
| LPR-200S-L(24)-2 | 1チャンネル | 200W | 1灯(メタル)＋2灯(EL3P)＋2灯（SM3P） | AC85〜264V | NPN | ||
| LPR-200S-L(24)-P24 | 1チャンネル | 200W | 1灯(メタル)＋2灯(EL3P)＋2灯(SM3P) | AC85〜132V | PNP | ||
| LPR-200S-L(24)-2-P24 | 1チャンネル | 200W | 1灯(メタル)＋2灯(EL3P)＋2灯(SM3P) | AC85〜264V | PNP | ||
| LPR-300S-L(24) | 1チャンネル | 300W | 1灯(メタル)＋2灯(EL3P)＋2灯(SM3P) | AC85〜132V | NPN | ||
| LPR-300S-L(24)-2 | 1チャンネル | 300W | 1灯(メタル)＋2灯(EL3P)＋2灯(SM3P) | AC85〜264V | NPN | ||
| LPR-300S-L(24)-P24 | 1チャンネル | 300W | 1灯(メタル)＋2灯(EL3P)＋2灯(SM3P) | AC85〜132V | PNP | ||
| LPR-300S-L(24)-2-P24 | 1チャンネル | 300W | 1灯(メタル)＋2灯(EL3P)＋2灯(SM3P) | AC85〜264V | PNP | ||
| LPR-30W-L(24) | 2チャンネル | 30W(2CH合計) | CH1：1灯(SM3P) CH2：1灯(SM3P) | AC85〜132V | NPN | DXF | |
| LPR-30W-L(24)-2 | 2チャンネル | 30W(2CH合計) | CH1：1灯(SM3P) CH2：1灯(SM3P) | AC85〜264V | NPN | DXF | |
| LPR-30W-L(24)-P24 | 2チャンネル | 30W(2CH合計) | CH1：1灯(SM3P) CH2：1灯(SM3P) | AC85〜132V | PNP | DXF | |
| LPR-30W-L(24)-2-P24 | 2チャンネル | 30W(2CH合計) | CH1：1灯(SM3P) CH2：1灯(SM3P) | AC85〜264V | PNP | DXF | |
| LPR-50W-L(24) | 2チャンネル | 50W(2CH合計) | CH1：1灯(SM3P) CH2：1灯(SM3P) | AC85〜132V | NPN | ||
| LPR-50W-L(24)-2 | 2チャンネル | 50W(2CH合計) | CH1：1灯(SM3P) CH2：1灯(SM3P) | AC85〜264V | NPN | ||
| LPR-50W-L(24)-P24 | 2チャンネル | 50W(2CH合計) | CH1：1灯(SM3P) CH2：1灯(SM3P) | AC85〜132V | PNP | ||
| LPR-50W-L(24)-2-P24 | 2チャンネル | 50W(2CH合計) | CH1：1灯(SM3P) CH2：1灯(SM3P) | AC85〜264V | PNP | ||
| LPR-100W-L(24) | 2チャンネル | 100W(2CH合計) | CH1：1灯(EL3P)＋2灯(SM3P) CH2：1灯(EL3P)＋2灯(SM3P) | AC85〜132V | NPN | ||
| LPR-100W-L(24)-2 | 2チャンネル | 100W(2CH合計) | CH1：1灯(EL3P)＋2灯(SM3P) CH2：1灯(EL3P)＋2灯(SM3P) | AC85〜264V | NPN | ||
| LPR-100W-L(24)-P24 | 2チャンネル | 100W(2CH合計) | CH1：1灯(EL3P)＋2灯(SM3P) CH2：1灯(EL3P)＋2灯(SM3P) | AC85〜132V | PNP | ||
| LPR-100W-L(24)-2-P24 | 2チャンネル | 100W(2CH合計) | CH1：1灯(EL3P)＋2灯(SM3P) CH2：1灯(EL3P)＋2灯(SM3P) | AC85〜264V | PNP | ||
| LPR-400W-L(24) | 2チャンネル | 100W(2CH合計) | CH1：1灯(メタル)＋1灯(EL)＋2灯(SM) CH2：1灯(メタル)＋1灯(EL)＋2灯(SM) | AC85〜132V | NPN | DXF | |
| LPR-400W-L(24)-2 | 2チャンネル | 100W(2CH合計) | CH1：1灯(メタル)＋1灯(EL)＋2灯(SM) CH2：1灯(メタル)＋1灯(EL)＋2灯(SM) | AC85〜264V | NPN | DXF | |
| LPR-400W-L(24)-P24 | 2チャンネル | 100W(2CH合計) | CH1：1灯(メタル)＋1灯(EL)＋2灯(SM) CH2：1灯(メタル)＋1灯(EL)＋2灯(SM) | AC85〜132V | PNP | DXF | |
| LPR-400W-L(24)-2-P24 | 2チャンネル | 100W(2CH合計) | CH1：1灯(メタル)＋1灯(EL)＋2灯(SM) CH2：1灯(メタル)＋1灯(EL)＋2灯(SM) | AC85〜264V | PNP | DXF | |
| LPR-600W-L(24) | 2チャンネル | 600W(2CH合計) | CH1：1灯(メタル)＋1灯(EL3P)＋2灯(SM3P) CH2：1灯(メタル)＋1灯(EL3P)＋2灯(SM3P) | AC85〜132V | NPN | ||
| LPR-600W-L(24)-2 | 2チャンネル | 600W(2CH合計) | CH1：1灯(メタル)＋1灯(EL3P)＋2灯(SM3P) CH2：1灯(メタル)＋1灯(EL3P)＋2灯(SM3P) | AC85〜264V | NPN | ||
| LPR-600W-L(24)-P24 | 2チャンネル | 600W(2CH合計) | CH1：1灯(メタル)＋1灯(EL3P)＋2灯(SM3P) CH2：1灯(メタル)＋1灯(EL3P)＋2灯(SM3P) | AC85〜132V | PNP | ||
| LPR-600W-L(24)-2-P24 | 2チャンネル | 600W(2CH合計) | CH1：1灯(メタル)＋1灯(EL3P)＋2灯(SM3P) CH2：1灯(メタル)＋1灯(EL3P)＋2灯(SM3P) | AC85〜264V | PNP | ||
| LPRD-200S-L | 1チャンネル | 200W | 1灯(メタル)＋2灯(EL)＋2灯(SM) | DC24V±10％ | NPN | ||
| LPRD-200S-L-P24 | 1チャンネル | 200W | 1灯(メタル)＋2灯(EL)＋2灯(SM) | DC24V±10％ | PNP | ||
| LPRD-300S-L | 1チャンネル | 300W | 1灯(メタル)＋2灯(EL)＋2灯(SM) | DC24V±10％ | NPN | ||
| LPRD-300S-L-P24 | 1チャンネル | 300W | 1灯(メタル)＋2灯(EL)＋2灯(SM) | DC24V±10％ | PNP | ||
| LPRD-30W-L | 2チャンネル | 30W(2CH合計) | CH1：1灯(SM) CH2：1灯(SM) | DC24V±10％ | NPN | ||
| LPRD-30W-L-P24 | 2チャンネル | 30W(2CH合計) | CH1：1灯(SM) CH2：1灯(SM) | DC24V±10％ | PNP | ||
| LPRD-50W-L | 2チャンネル | 50W(2CH合計) | CH1：1灯(SM) CH2：1灯(SM) | DC24V±10％ | NPN | ||
| LPRD-50W-L-P24 | 2チャンネル | 50W(2CH合計) | CH1：1灯(SM) CH2：1灯(SM) | DC24V±10％ | PNP | DXF | |
| LPRD-100W-L | 2チャンネル | 100W(2CH合計) | CH1：1灯(EL)＋2灯(SM) CH2：1灯(EL)＋2灯(SM) | DC24V±10％ | NPN | DXF | |
| LPRD-100W-L-P24 | 2チャンネル | 100W(2CH合計) | CH1：1灯(EL)＋2灯(SM) CH2：1灯(EL)＋2灯(SM) | DC24V±10％ | PNP | DXF | |
| LPRD-200S-L(24) | 1チャンネル | 200W | 1灯(メタル)＋2灯(EL3P)＋2灯(SM3P) | DC24V±0.5V | NPN | DXF | |
| LPRD-200S-L(24)-P24 | 1チャンネル | 200W | 1灯(メタル)＋2灯(EL3P)＋2灯(SM3P) | DC24V±0.5V | PNP | DXF | |
| LPRD-300S-L(24) | 1チャンネル | 300W | 1灯(メタル)＋2灯(EL)＋2灯(SM) | DC24V±10％ | NPN | ||
| LPRD-300S-L(24)-P24 | 1チャンネル | 300W | 1灯(メタル)＋2灯(EL)＋2灯(SM) | DC24V±10％ | PNP | ||
| LPRD-30W-L(24) | 2チャンネル | 30W(2CH合計) | CH1：1灯(SM3P) CH2：1灯(SM3P) | DC24V±0.5V | NPN | ||
| LPRD-30W-L(24)-P24 | 2チャンネル | 30W(2CH合計) | CH1：1灯(SM3P) CH2：1灯(SM3P) | DC24V±0.5V | PNP | ||
| LPRD-50W-L(24) | 2チャンネル | 50W(2CH合計) | CH1：1灯(SM3P) CH2：1灯(SM3P) | DC24V±0.5V | NPN | ||
| LPRD-50W-L(24)-P24 | 2チャンネル | 50W(2CH合計) | CH1：1灯(SM3P) CH2：1灯(SM3P) | DC24V±0.5V | PNP | ||
| LPRD-100W-L(24) | 2チャンネル | 100W(2CH合計) | CH1：1灯(EL3P)＋2灯(SM3P) CH2：1灯(EL3P)＋2灯(SM3P) | DC24V±0.5V | NPN | ||
| LPRD-100W-L(24)-P24 | 2チャンネル | 100W(2CH合計) | CH1：1灯(EL3P)＋2灯(SM3P) CH2：1灯(EL3P)＋2灯(SM3P) | DC24V±0.5V | PNP |
この製品を見た人は、こんな製品も見ています
- アナログボリューム調光型 外部デジタル信号調光型 LPRシリーズ/LPRDシリーズ 4灯式・8灯式
アナログボリュームを使って、各チャンネル個別に0 ～100％の手動調光ができるLED照明用電源アンプです。
新開発回路を搭載することにより、安定発光を実現しました。 - 外部デジタル信号調光型 LPR-Dシリーズ／LPRD-Dシリーズ
外部からの8ビットデジタル信号によって100 階調の調光制御が可能なLED照明用電源アンプです。
前面パネルには調光用のデジタルスイッチとアナログボリュームも搭載。
光量変更の自動制御や発光光量の再現性が必要とされる場合などに最適です。 - 外部アナログ電圧信号調光型 LPR-Aシリーズ／LPRD-Aシリーズ
外部からのアナログ電圧信号によって0～100％の調光制御が可能です。
調光用入力電圧範囲はDC0～5Vです。
光量変更の自動制御や発光光量の再現性を必要とされる場合などに最適です。
アナログボリュームでの調光機能も搭載しています。
