日進電子工業株式会社

LPRシリーズ/LPRDシリーズ 4灯式・8灯式

アナログボリューム調光型 外部デジタル信号調光型

製品詳細

アナログボリュームを使って、各チャンネル個別に0 ～100％の手動調光ができるLED照明用電源アンプです。
新開発回路を搭載することにより、安定発光を実現しました。

● 約50kHzでの高周波点灯
● チャンネルごとに0〜100％の調光設定が可能
● アナログボリュームによる調光可能
● 外部信号による発光のON/OFF制御が可能
● 安定発光を実現する新開発回路を搭載
● さまざまなニーズに応える多彩なラインナップ

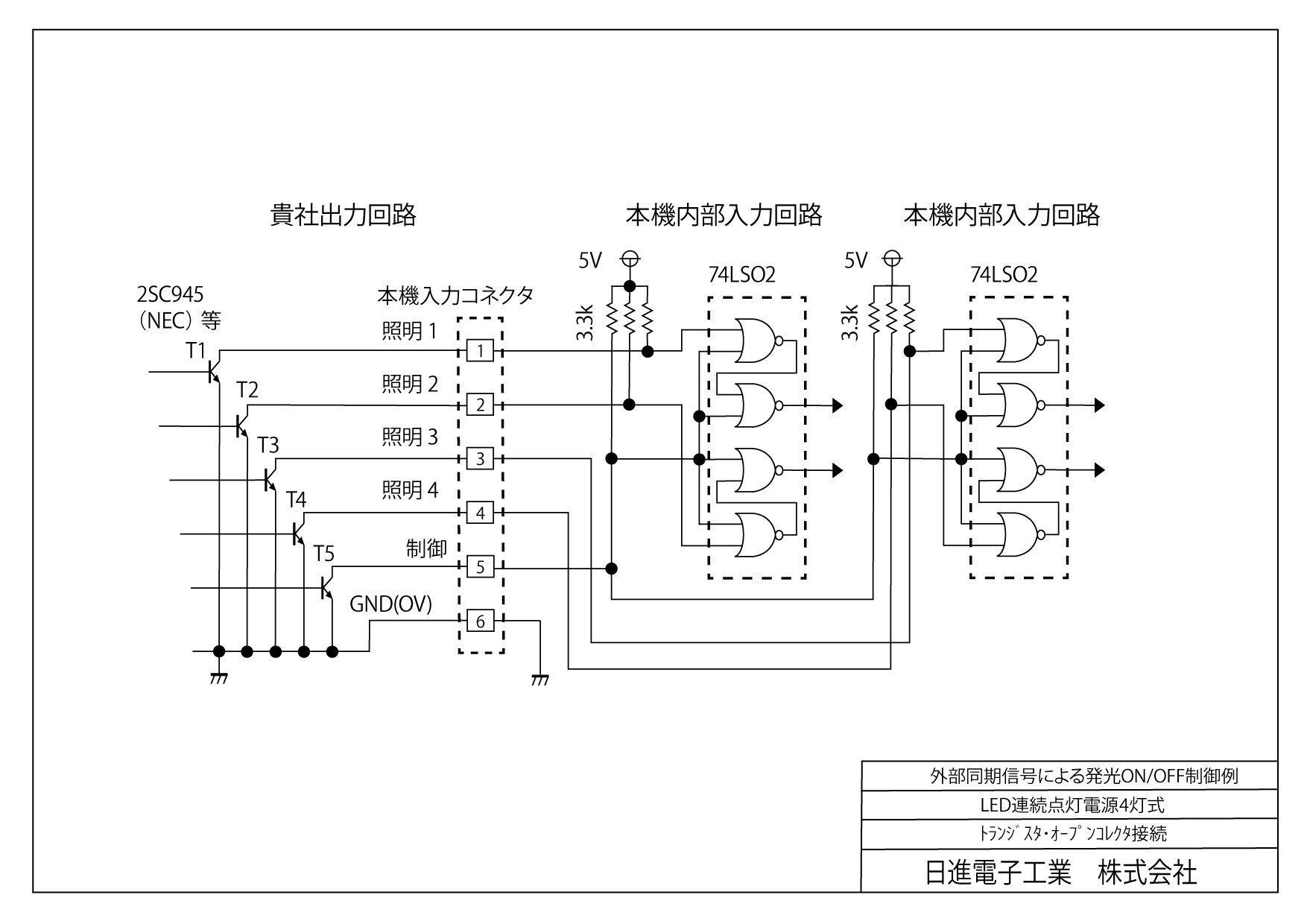

■4CH式点灯制御回路例(NPN)

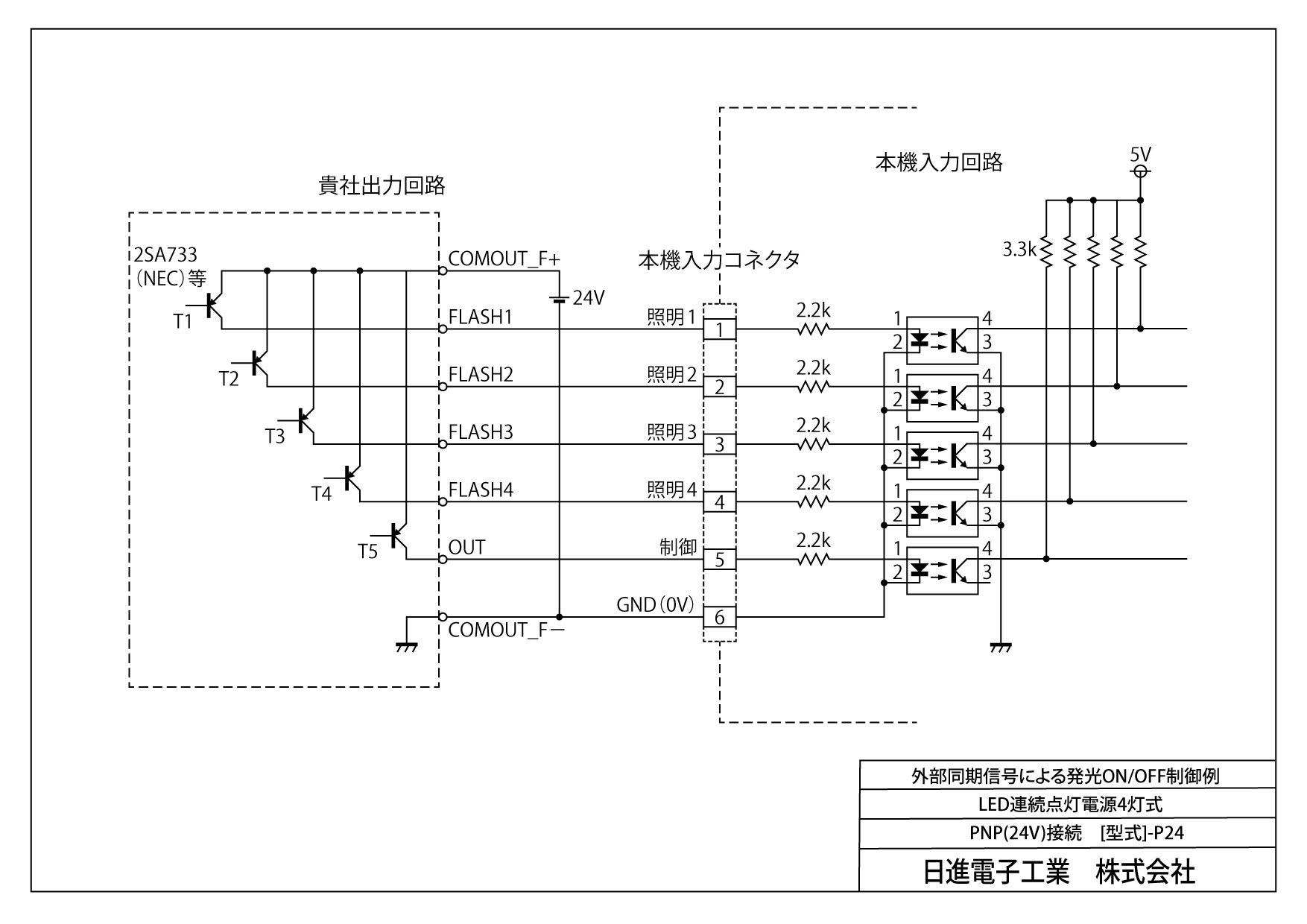

■4CH式点灯制御回路例(PNP)

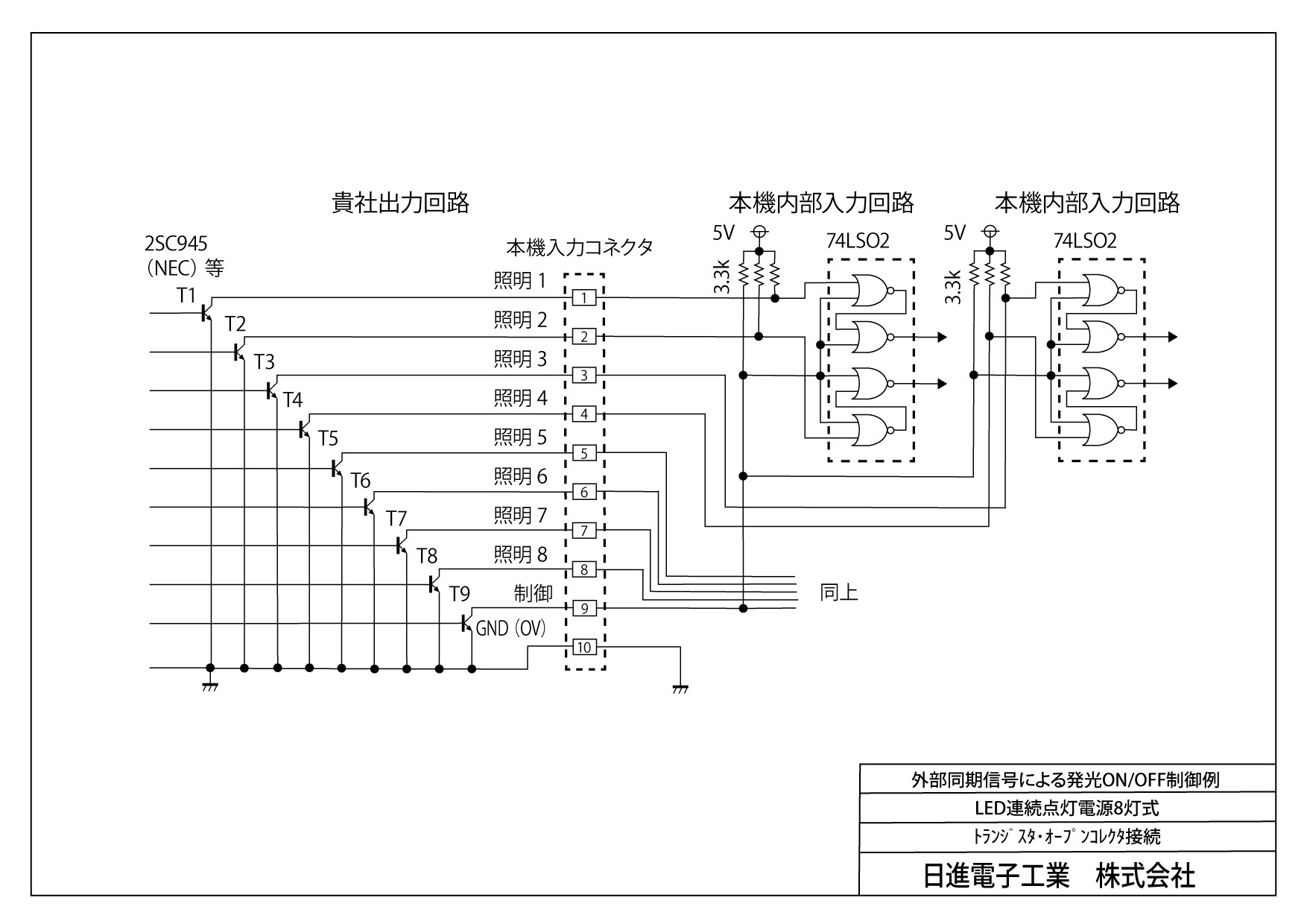

■8CH式点灯制御回路例(NPN)

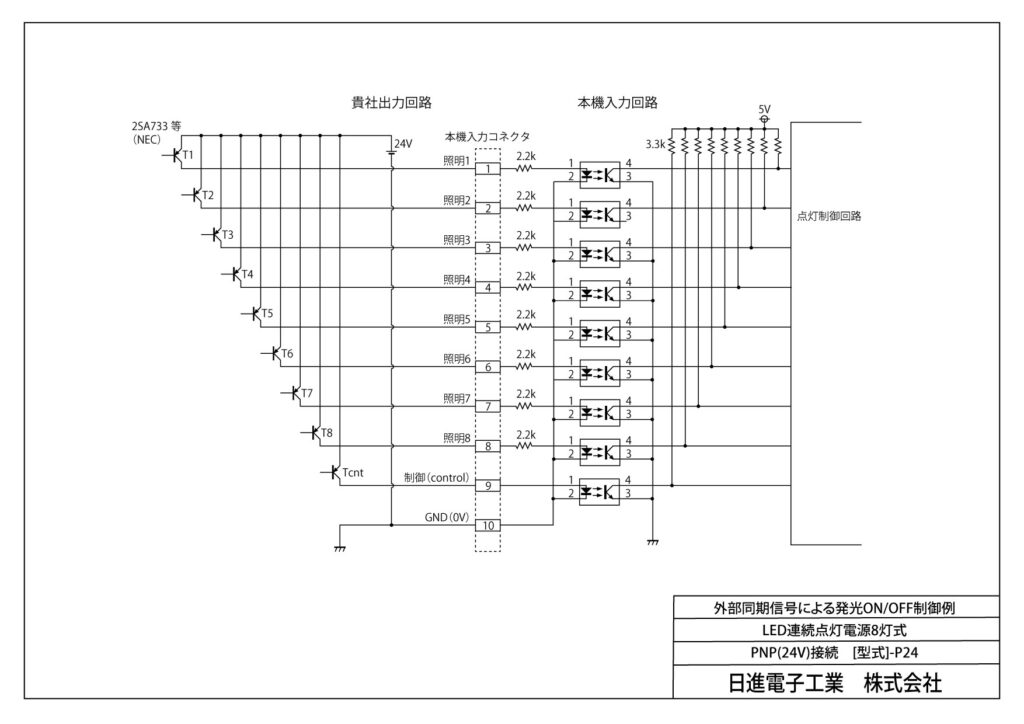

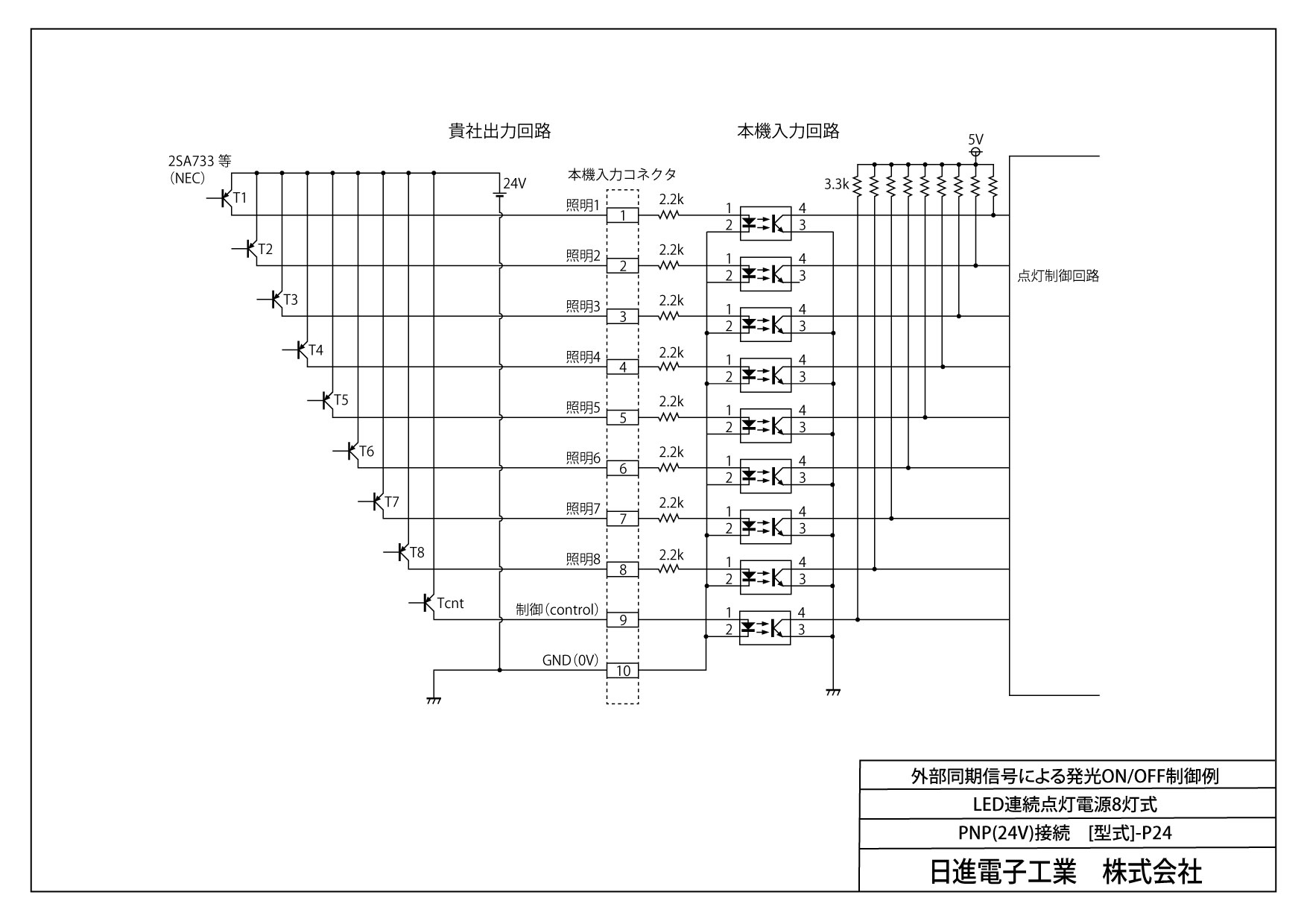

■8CH式点灯制御回路例(PNP)

  • 高周波点灯50kHz
  • PWM調光
  • 外部調光8bit BCD
  • デジタルスイッチ調光
  • アナログボリューム調光
  • ON/OFF制御
  • NPN
  • 入力電源電圧〜132V
  • 4チャンネル
  • 入力電源電圧〜200V帯
  • PNP
  • 8チャンネル
  • 入力電源電圧DC24V

仕様

型式チャンネル数最大出力電力コネクタ数入力電源電圧(1次側)NPN/PNPPDFDXF
LPR-50Y4チャンネル50W(4CH合計)CH1〜4：各1灯(SM)AC85〜132VNPNPDFDXF
LPR-50Y-24チャンネル50W(4CH合計)CH1〜4：各1灯(SM)AC85〜264VNPNPDFDXF
LPR-50Y-P244チャンネル50W(4CH合計)CH1〜4：各1灯(SM)AC85〜132VPNPPDFDXF
LPR-50Y-2-P244チャンネル50W(4CH合計)CH1〜4：各1灯(SM)AC85〜264VPNPPDFDXF
LPR-100Y4チャンネル100W(4CH合計)CH1：1灯(SM)
CH2：1灯(EL)＋1灯(SM)
CH3：1灯(SM)
CH4：1灯(EL)＋1灯(SM)		AC85〜132VNPNPDFDXF
LPR-100Y-24チャンネル100W(4CH合計)CH1：1灯(SM)
CH2：1灯(EL)＋1灯(SM)
CH3：1灯(SM)
CH4：1灯(EL)＋1灯(SM)		AC85〜264VNPNPDFDXF
LPR-100Y-P244チャンネル100W(4CH合計)CH1：1灯(SM)
CH2：1灯(EL)＋1灯(SM)
CH3：1灯(SM)
CH4：1灯(EL)＋1灯(SM)		AC85〜132VPNPPDFDXF
LPR-100Y-2-P244チャンネル100W(4CH合計)CH1：1灯(SM)
CH2：1灯(EL)＋1灯(SM)
CH3：1灯(SM)
CH4：1灯(EL)＋1灯(SM)		AC85〜264VPNPPDFDXF
LPR-200Y4チャンネル200W(4CH合計)CH1：1灯(EL)＋1灯(SM)
CH2：1灯(SM)
CH3：1灯(EL)＋1灯(SM)
CH4：1灯(SM)		AC85〜132VNPNPDFDXF
LPR-200Y-24チャンネル200W(4CH合計)CH1：1灯(EL)＋1灯(SM)
CH2：1灯(SM)
CH3：1灯(EL)＋1灯(SM)
CH4：1灯(SM)		AC85〜264VNPNPDFDXF
LPR-200Y-P244チャンネル200W(4CH合計)CH1：1灯(EL)＋1灯(SM)
CH2：1灯(SM)
CH3：1灯(EL)＋1灯(SM)
CH4：1灯（SM）		AC85〜132VPNPPDFDXF
LPR-200Y-2-P244チャンネル200W(4CH合計)CH1：1灯(EL)＋1灯(SM)
CH2：1灯(SM)
CH3：1灯(EL)＋1灯(SM)
CH4：1灯(SM)		AC85〜264VPNPPDFDXF
LPR-50H8チャンネル50W(8CH合計)CH1〜8：各1灯(SM)AC85〜132VNPNPDFDXF
LPR-50H-28チャンネル50W(8CH合計)CH1〜8：各1灯(SM)AC85〜264VNPNPDFDXF
LPR-50H-P248チャンネル50W(8CH合計)CH1〜8：各1灯(SM)AC85〜132VPNPPDFDXF
LPR-50H-2-P248チャンネル50W(8CH合計)CH1〜8：各1灯(SM)AC85〜264VPNPPDFDXF
LPR-100H8チャンネル100W(8CH合計)CH1〜8：各1灯(SM)AC85〜132VNPNPDFDXF
LPR-100H-28チャンネル100W(8CH合計)CH1〜8：各1灯(SM)AC85〜264VNPNPDFDXF
LPR-100H-P248チャンネル100W(8CH合計)CH1〜8：各1灯(SM)AC85〜132VPNPPDFDXF
LPR-100H-2-P248チャンネル100W(8CH合計)CH1〜8：各1灯(SM)AC85〜264VPNPPDFDXF
LPR-200H8チャンネル200W(8CH合計)CH1〜8：各1灯(SM)AC85〜132VNPNPDFDXF
LPR-200H-28チャンネル200W(8CH合計)CH1〜8：各1灯(SM)AC85〜264VNPNPDFDXF
LPR-200H-P248チャンネル200W(8CH合計)CH1〜8：各1灯(SM)AC85〜132VPNPPDFDXF
LPR-200H-2-P248チャンネル200W(8CH合計)CH1〜8：各1灯(SM)AC85〜264VPNPPDFDXF
LPR-50Y(24)4チャンネル50W(4CH合計)CH1〜4：各1灯(SM3P)AC85〜132VNPNPDFDXF
LPR-50Y(24)-24チャンネル50W(4CH合計)CH1〜4：各1灯(SM3P)AC85〜264VNPNPDFDXF
LPR-50Y(24)-P244チャンネル50W(4CH合計)CH1〜4：各1灯(SM3P)AC85〜132VPNPPDFDXF
LPR-50Y(24)-2-P244チャンネル50W(4CH合計)CH1〜4：各1灯(SM3P)AC85〜264VPNPPDFDXF
LPR-100Y(24)4チャンネル100W(4CH合計)CH1：1灯(SM3P)
CH2：1灯(EL3P)＋1灯(SM3P)
CH3：1灯(SM3P)
CH4：1灯(EL3P)＋1灯(SM3P)		AC85〜132VNPNPDFDXF
LPR-100Y(24)-24チャンネル100W(4CH合計)CH1：1灯(SM3P)
CH2：1灯(EL3P)＋1灯(SM3P)
CH3：1灯(SM3P)
CH4：1灯(EL3P)＋1灯(SM3P)		AC85〜264VNPNPDFDXF
LPR-100Y(24)-P244チャンネル100W(4CH合計)CH1：1灯(SM3P)
CH2：1灯(EL3P)＋1灯(SM3P)
CH3：1灯(SM3P)
CH4：1灯(EL3P)＋1灯(SM3P)		AC85〜132VPNPPDFDXF
LPR-100Y(24)-2-P244チャンネル100W(4CH合計)CH1：1灯(SM3P)
CH2：1灯(EL3P)＋1灯(SM3P)
CH3：1灯(SM3P)
CH4：1灯(EL3P)＋1灯(SM3P)		AC85〜264VPNPPDFDXF
LPR-200Y(24)4チャンネル200W(4CH合計)CH1：1灯(EL3P)＋1灯(SM3P)
CH2：1灯(SM3P)
CH3：1灯(EL3P)＋1灯(SM3P)
CH4：1灯(SM3P)		AC85〜132VNPNPDFDXF
LPR-200Y(24)-24チャンネル200W(4CH合計)CH1：1灯(EL3P)＋1灯(SM3P)
CH2：1灯(SM3P)
CH3：1灯(EL3P)＋1灯(SM3P)
CH4：1灯(SM3P)		AC85〜264VNPNPDFDXF
LPR-200Y(24)-P244チャンネル200W(4CH合計)CH1：1灯(EL3P)＋1灯(SM3P)
CH2：1灯(SM3P)
CH3：1灯(EL3P)＋1灯(SM3P)
CH4：1灯(SM3P)		AC85〜132VPNPPDFDXF
LPR-200Y(24)-2-P244チャンネル200W(4CH合計)CH1：1灯(EL3P)＋1灯(SM3P)
CH2：1灯(SM3P)
CH3：1灯(EL3P)＋1灯(SM3P)
CH4：1灯(SM3P)		AC85〜264VPNPPDFDXF
LPR-50H(24)8チャンネル50W(8CH合計)CH1〜8：各1灯(SM3P)AC85〜132VNPN
LPR-50H(24)-28チャンネル50W(8CH合計)CH1〜8：各1灯(SM3P)AC85〜264VNPN
LPR-50H(24)-P248チャンネル50W(8CH合計)CH1〜8：各1灯(SM3P)AC85〜132VPNP
LPR-50H(24)-2-P248チャンネル50W(8CH合計)CH1〜8：各1灯(SM3P)AC85〜264VPNP
LPR-100H(24)8チャンネル100W(8CH合計)CH1〜8：各1灯(SM3P)AC85〜132VNPNPDFDXF
LPR-100H(24)-28チャンネル100W(8CH合計)CH1〜8：各1灯(SM3P)AC85〜264VNPNPDFDXF
LPR-100H(24)-P248チャンネル100W(8CH合計)CH1〜8：各1灯(SM3P)AC85〜132VPNPPDFDXF
LPR-100H(24)-2-P248チャンネル100W(8CH合計)CH1〜8：各1灯(SM3P)AC85〜264VPNPPDFDXF
LPR-200H(24)8チャンネル200W(8CH合計)CH1〜8：各1灯(SM3P)AC85〜132VNPNPDFDXF
LPR-200H(24)-28チャンネル200W(8CH合計)CH1〜8：各1灯(SM3P)AC85〜264VNPNPDFDXF
LPR-200H(24)-P248チャンネル200W(8CH合計)CH1〜8：各1灯(SM3P)AC85〜132VPNPPDFDXF
LPR-200H(24)-2-P248チャンネル200W(8CH合計)CH1〜8：各1灯(SM3P)AC85〜264VPNPPDFDXF
LPRD-50Y4チャンネル50W(4CH合計)CH1〜4：各1灯(SM)DC24V±10％NPNPDFDXF
LPRD-50Y-P244チャンネル50W(4CH合計)CH1〜4：各1灯(SM)DC24V±10％PNPPDFDXF
LPRD-100Y4チャンネル100W(4CH合計)CH1：1灯(SM)
CH2：1灯(EL)＋1灯(SM)
CH3：1灯(SM)
CH4：1灯(EL)＋1灯(SM)		DC24V±10％NPNPDFDXF
LPRD-100Y-P244チャンネル100W(4CH合計)CH1：1灯(SM)
CH2：1灯(EL)＋1灯(SM)
CH3：1灯(SM)
CH4：1灯(EL)＋1灯(SM)		DC24V±10％PNPPDFDXF
LPRD-200Y4チャンネル200W(4CH合計)CH1：1灯(EL)＋1灯(SM)
CH2：1灯(SM)
CH3：1灯(EL)＋1灯(SM)
CH4：1灯(SM)		DC24V±10％NPNPDFDXF
LPRD-200Y-P244チャンネル200W(4CH合計)CH1：1灯(EL)＋1灯(SM)
CH2：1灯(SM)
CH3：1灯(EL)＋1灯(SM)
CH4：1灯(SM)		DC24V±10％PNPPDFDXF
LPRD-50H8チャンネル50W(8CH合計)CH1〜8：各1灯(SM)DC24V±10％NPNPDFDXF
LPRD-50H-P248チャンネル50W(8CH合計)CH1〜8：各1灯(SM)DC24V±10％PNPPDFDXF
LPRD-100H8チャンネル100W(8CH合計)CH1〜8：各1灯(SM)DC24V±10％NPN
LPRD-100H-P248チャンネル100W(8CH合計)CH1〜8：各1灯(SM)DC24V±10％PNP
LPRD-200H8チャンネル200W(8CH合計)CH1〜8：各1灯(SM)DC24V±10％NPNPDFDXF
LPRD-200H-P248チャンネル200W(8CH合計)CH1〜8：各1灯(SM)DC24V±10％PNPPDFDXF
LPRD-50Y(24)4チャンネル50W(4CH合計)CH1〜4：各1灯(SM3P)DC24V±0.5VNPNDXF
LPRD-50Y(24)-P244チャンネル50W(4CH合計)CH1〜4：各1灯(SM3P)DC24V±0.5VPNPDXF
LPRD-100Y(24)4チャンネル100W(4CH合計)CH1：1灯(SM3P)
CH2：1灯(EL3P)＋1灯(SM3P)
CH3：1灯(SM3P)
CH4：1灯(EL3P)＋1灯(SM3P)		DC24V±0.5VNPNPDFDXF
LPRD-100Y(24)-P244チャンネル100W(4CH合計)CH1：1灯(SM3P)
CH2：1灯(EL3P)＋1灯(SM3P)
CH3：1灯(SM3P)
CH4：1灯(EL3P)＋1灯(SM3P)		DC24V±0.5VPNPPDFDXF
LPRD-200Y(24)4チャンネル200W(4CH合計)CH1：1灯(EL3P)＋1灯(SM3P)
CH2：1灯(SM3P)
CH3：1灯(EL3P)＋1灯(SM3P)
CH4：1灯(SM3P)		DC24V±0.5VNPNPDFDXF
LPRD-200Y(24)-P244チャンネル200W(4CH合計)CH1：1灯(EL3P)＋1灯(SM3P)
CH2：1灯(SM3P)
CH3：1灯(EL3P)＋1灯(SM3P)
CH4：1灯(SM3P)		DC24V±0.5VPNPPDFDXF
LPRD-50H(24)8チャンネル50W(8CH合計)CH1〜8：各1灯(SM3P)DC24V±0.5VNPNPDFDXF
LPRD-50H(24)-P248チャンネル50W(8CH合計)CH1〜8：各1灯(SM3P)DC24V±0.5VPNPPDFDXF
LPRD-100H(24)8チャンネル100W(8CH合計)CH1〜8：各1灯(SM3P)DC24V±0.5VNPNPDFDXF
LPRD-100H(24)-P248チャンネル100W(8CH合計)CH1〜8：各1灯(SM3P)DC24V±0.5VPNPPDFDXF
LPRD-200H(24)8チャンネル200W(8CH合計)CH1〜8：各1灯(SM3P)DC24V±0.5VNPNPDFDXF
LPRD-200H(24)-P248チャンネル200W(8CH合計)CH1〜8：各1灯(SM3P)DC24V±0.5VPNPPDFDXF
