SHシリーズ

集光照射ライン型

製品詳細

高照度発光を実現した集光照射型のライン照明です。
ラインセンサーカメラ用の照明に最適。長尺ものやシート状の流れものの検査にもお使いいただけます。

● シリンドリカルレンズによりパワーLEDからの光を効率よく集光照射
● 小型軽量化ながら光量を大幅にアップ
　 高出力パワーLED 素子＋集光光学系により、小型軽量化を図りながら、従来よりも照度を4割アップ。
　 高効率でお使いいただけます。
● 離れたワークも集光照射で高輝度白色発光

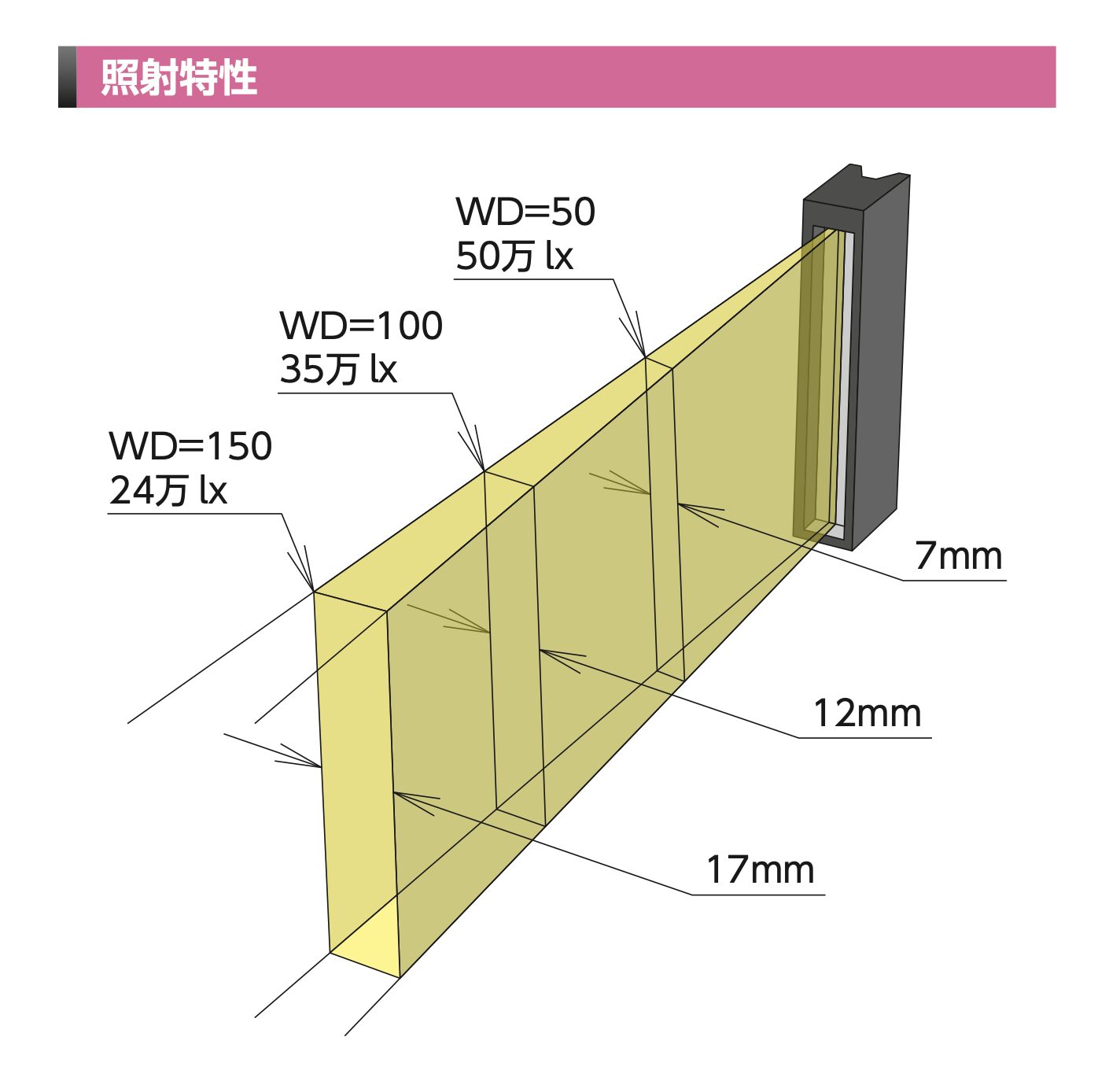

　 集光部中心照度は最大50万lx。WD=50mmで約7mm幅に集光し、離れたワークも高輝度白色発光させることができます。
● 自由度の高い設置が可能なスライドナットを採用
　 ケースの背面と側面にはスライドナット用レールを装備し、設置の自由度を高めました。各種フィルターの取り付けも可能です。
● 自然空冷で高出力発光を実現
　 アルミケース＋ヒートシンクで放熱効果の高い形状を採用し、自然空冷でも高出力発光させることができます。

• カタログダウンロード

• 超高輝度
• パワーLED
• 放熱設計
• ラインカメラ対応
• 24V製作可（照明接続コネクタの形状が変わります）
• 白色LED
• DC12V
• DC24V
• 青色LED
• 緑色LED
• 赤色LED
• 赤外線LED

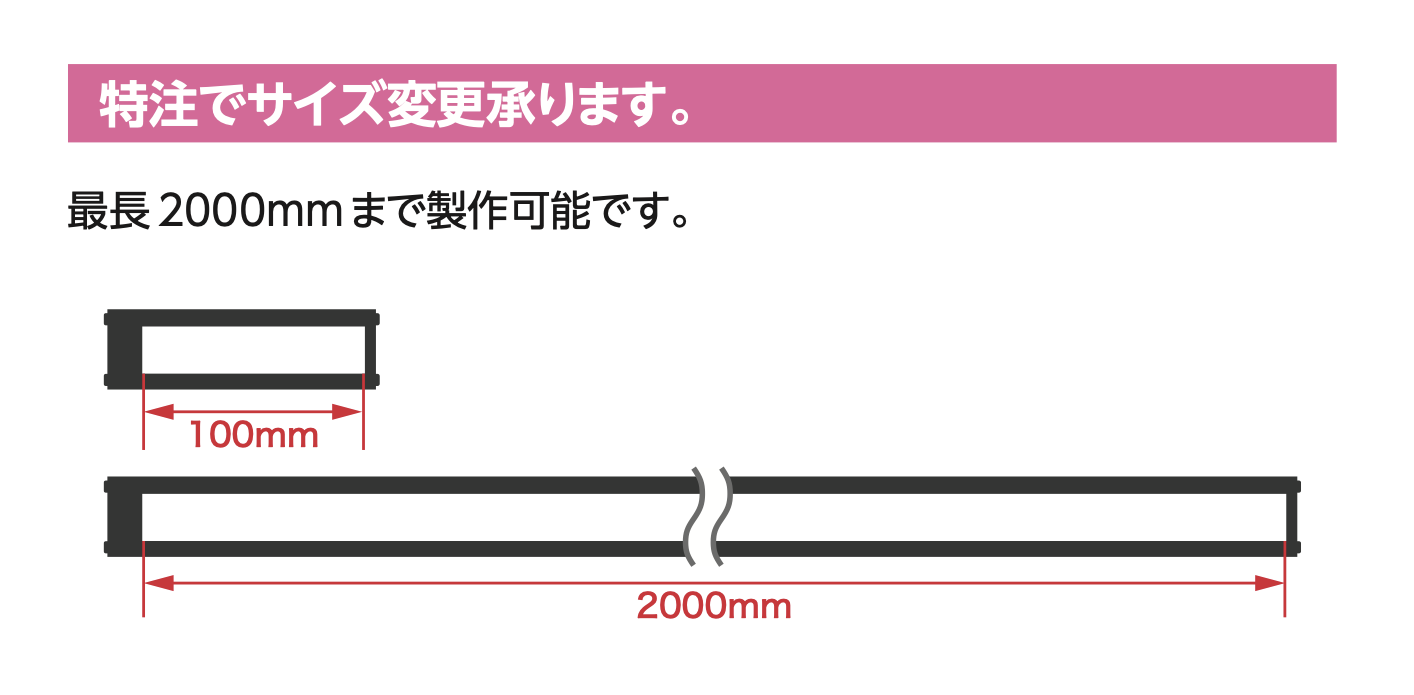

仕様

オプション

• DC12V照明用延長ケーブル L-CBシリーズ

  DC12V照明用の延長ケーブルになります。
  照明からは500mm長のケーブルが出ています。必要に応じた長さをご指定ください。

• DC24V照明用延長ケーブル L-HBシリーズ

  DC24V照明用の延長ケーブルになります。
  照明からは500mm長のケーブルが出ています。必要に応じた長さをご指定ください。
