TD-Hシリーズ

パワーライン透過型

製品詳細

高輝度パワーLEDを使用した大型ライン照明です。
斜光照明や透過照明として幅広くご使用いただけます。
光沢ワークや照明が映り込みやすい対象にも最適です。
ラインカメラ用照明としても活躍します。

● 長尺ものにも対応する面発光パネル照明
斜光照明や透過照明として幅広くご使用いただけます。
光沢ワークや照明が映り込みやすい対象にも最適です。
● パワーLED採用で高輝度・低消費電力を実現
発光色は可視光から赤外まで6 色7 種を標準で用意しています。
パワーLED を使用しているので高輝度ながら低消費電力です。
● 最長2100mmまで28種類をラインナップ
発光部の長さは、150～2100mmまで150mm刻みで用意しています。
（特注で75mm 単位でも製作可能です）
● 発光幅は幅狭タイプと幅広タイプの2種※
発光幅は30mmと46mmの２タイプがあります。
光量や照射範囲によってお選びください。
● 長時間の連続点灯も可能な自然空冷式
放熱効果の高い筐体を採用、発熱を最小限に抑えているため長時間の連続点灯も問題ありません。
● 自由度の高い設置が可能なスライドナットを採用
ケースの背面にはスライドナット用レールを装備し、設置の自由度を高めました。

• カタログダウンロード

• 高輝度
• パワーLED
• 赤外LED可
• 自然空冷
• 24V製作可（照明接続コネクタの形状が変わります）
• 白色LED
• DC12V
• DC24V
• 青色LED
• 緑色LED
• 赤色LED
• 赤外線LED
• ナチュラルホワイト
• パワーライン透過型

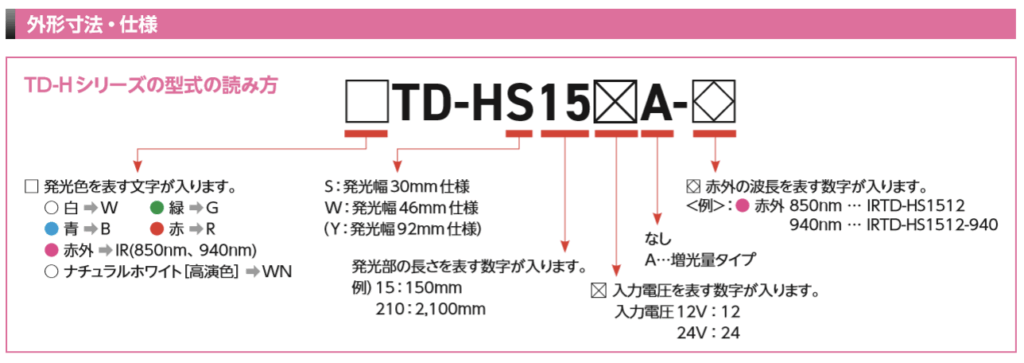

仕様
