HMシリーズ

平面ドーム型

製品詳細

軽量で薄型の平面ドーム照明です。
導光板側面からのエッジライト光が、表面の特殊ドットパターンによりドーム照明や同軸落射照明と同等の効果をもたらします。

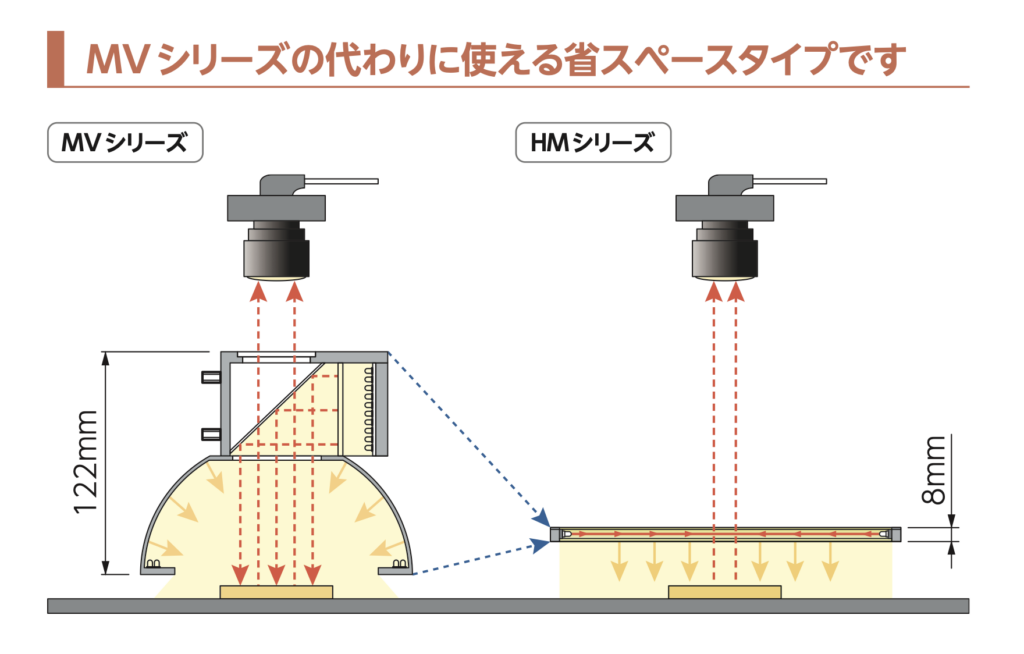

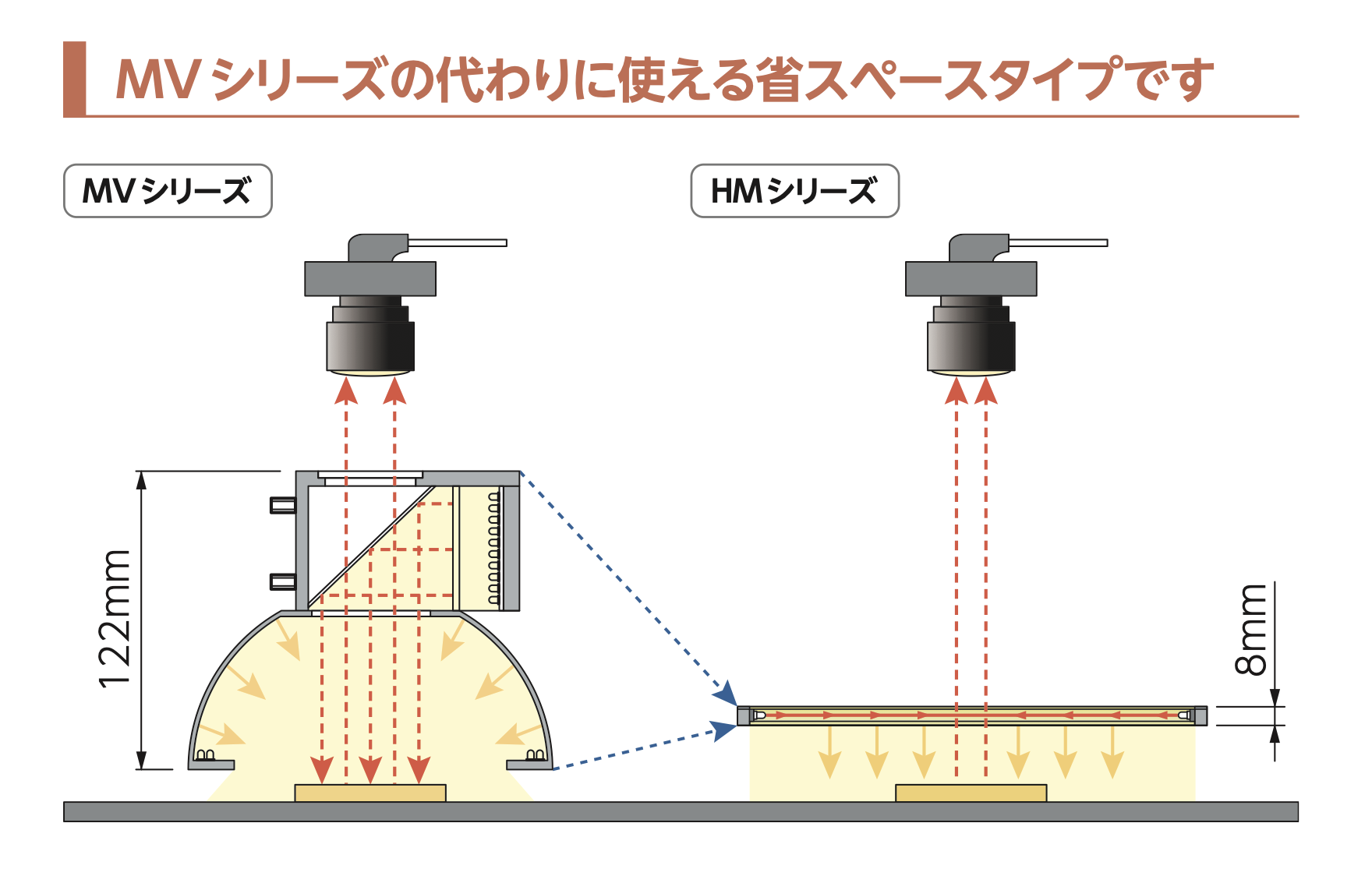

照明の厚みはわずか8mm。
設置場所の制約があっても省スペースでご使用いただけます。

• カタログダウンロード

撮像事例

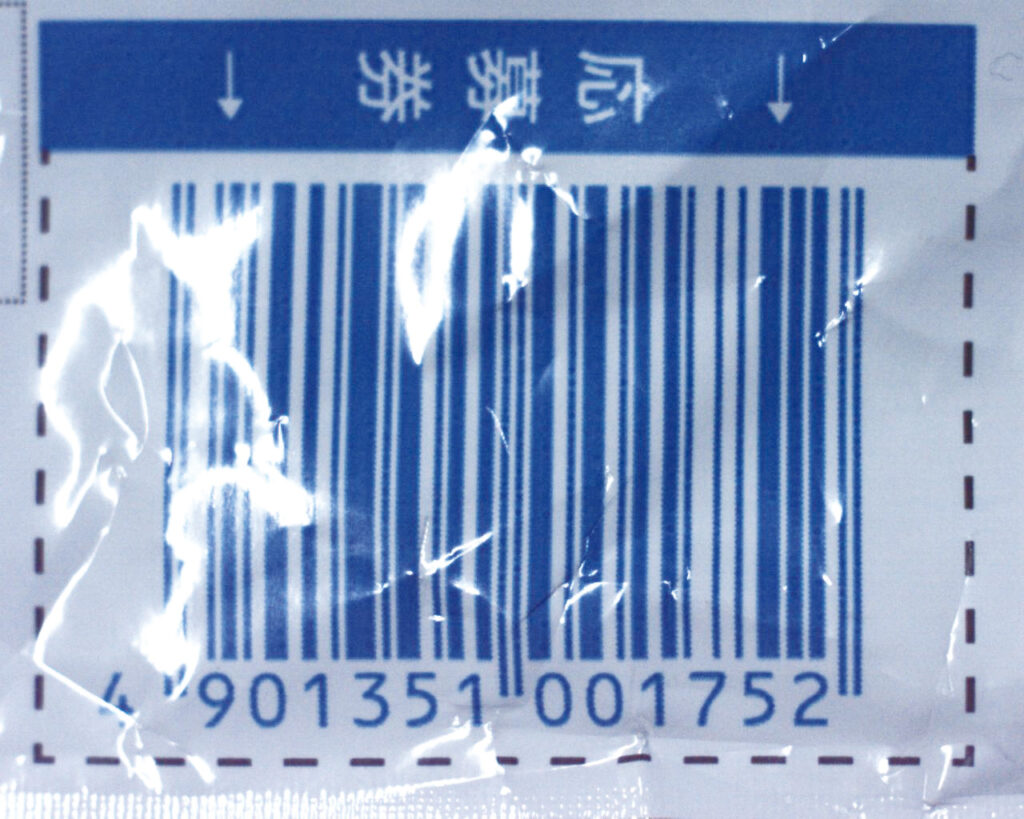

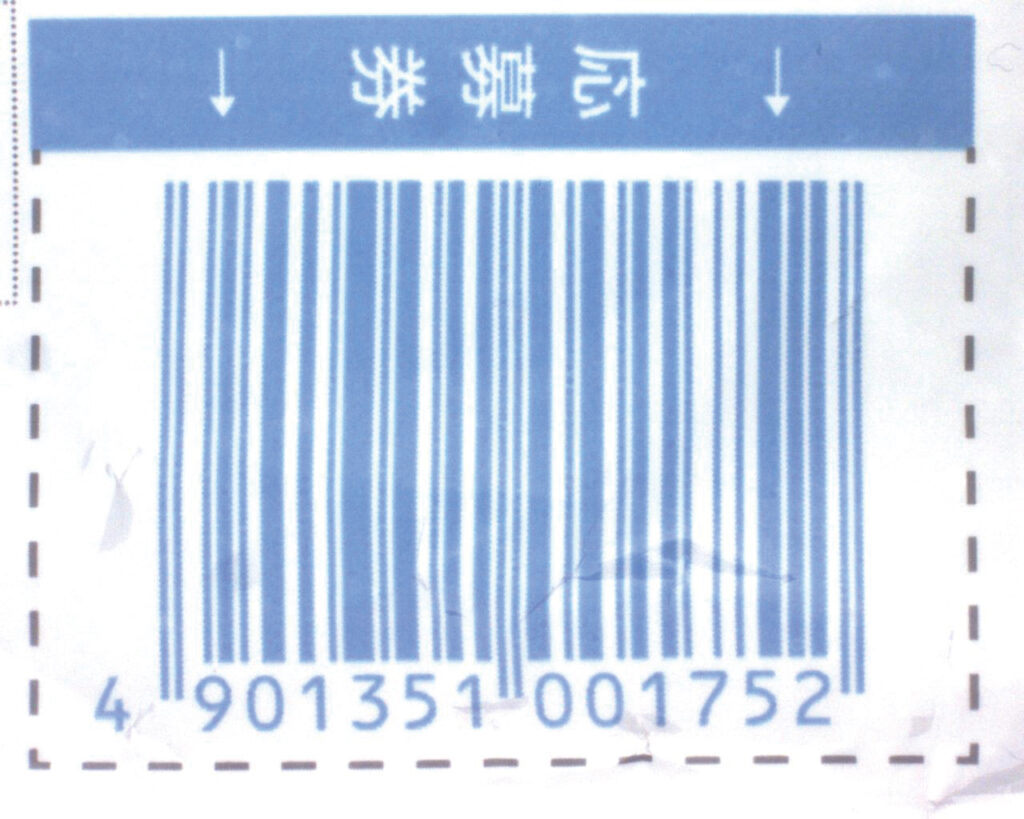

●バーコード読み取り

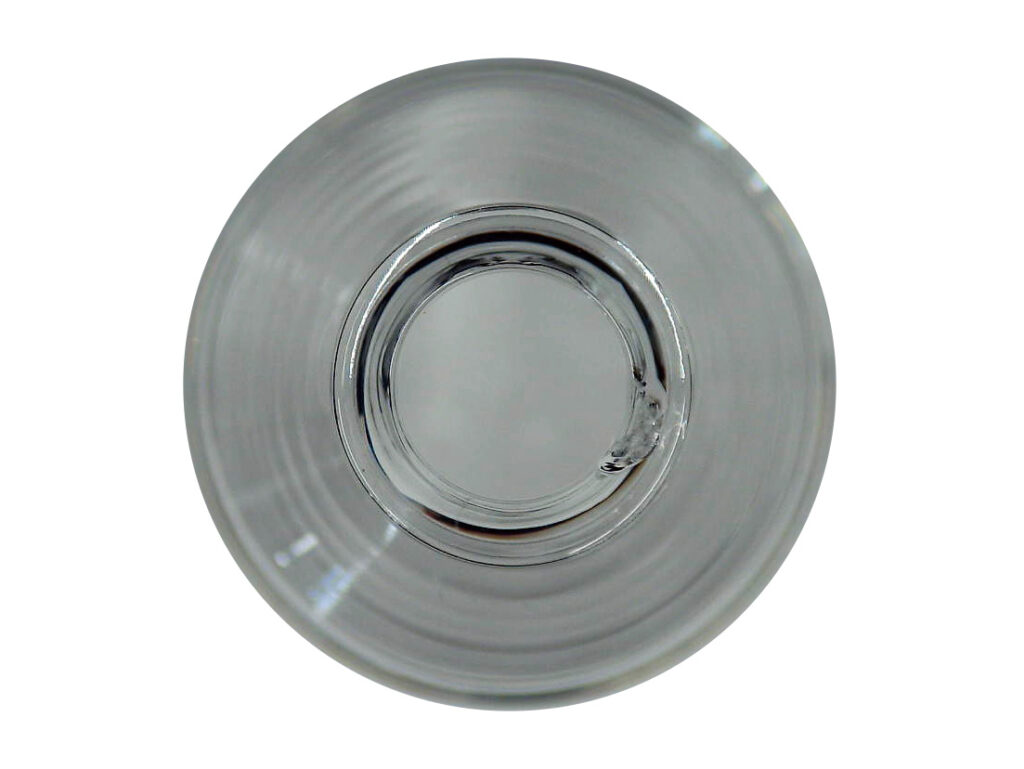

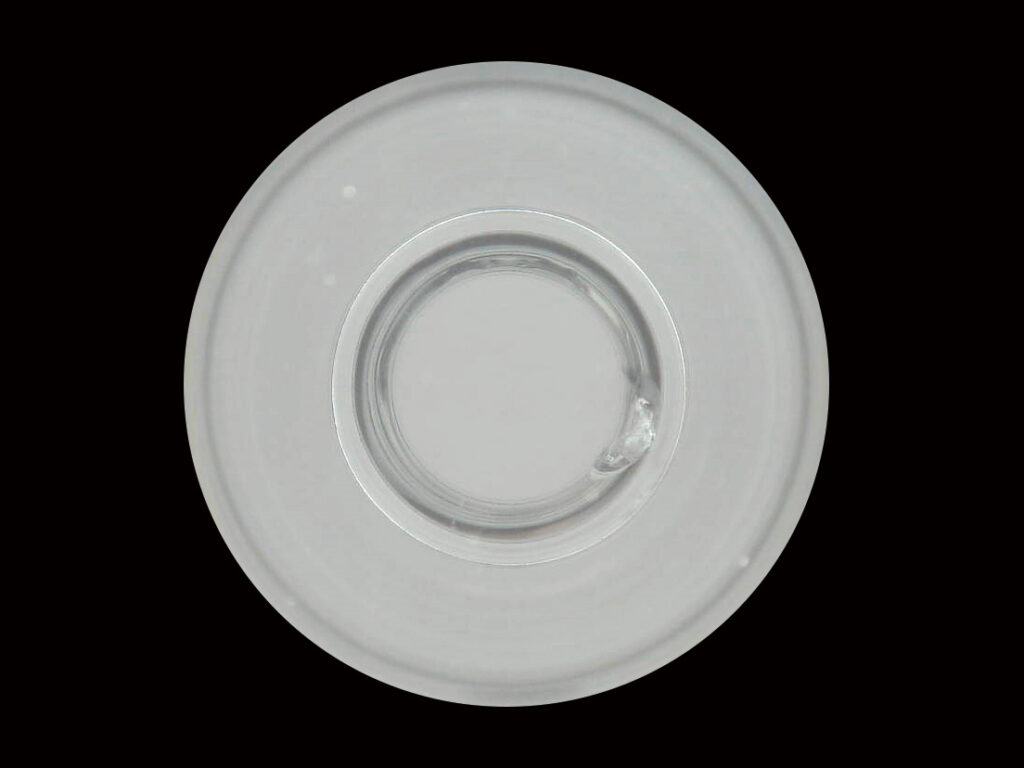

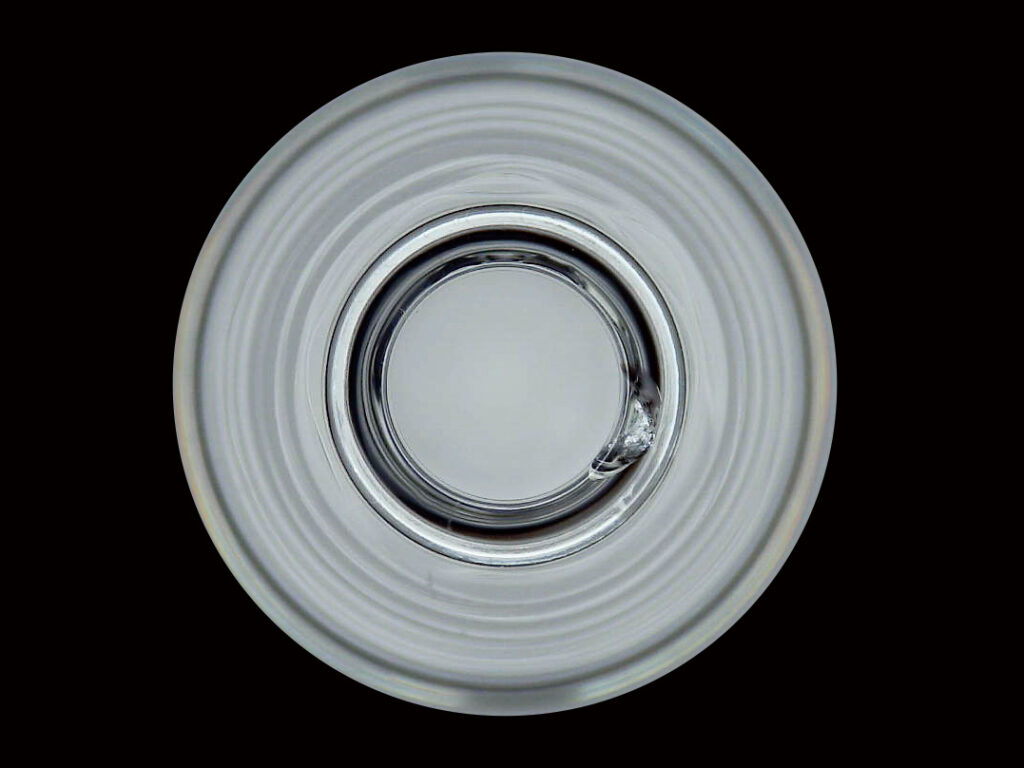

●瓶口の欠け・キズ検査

• 拡散均一照射
• 薄型

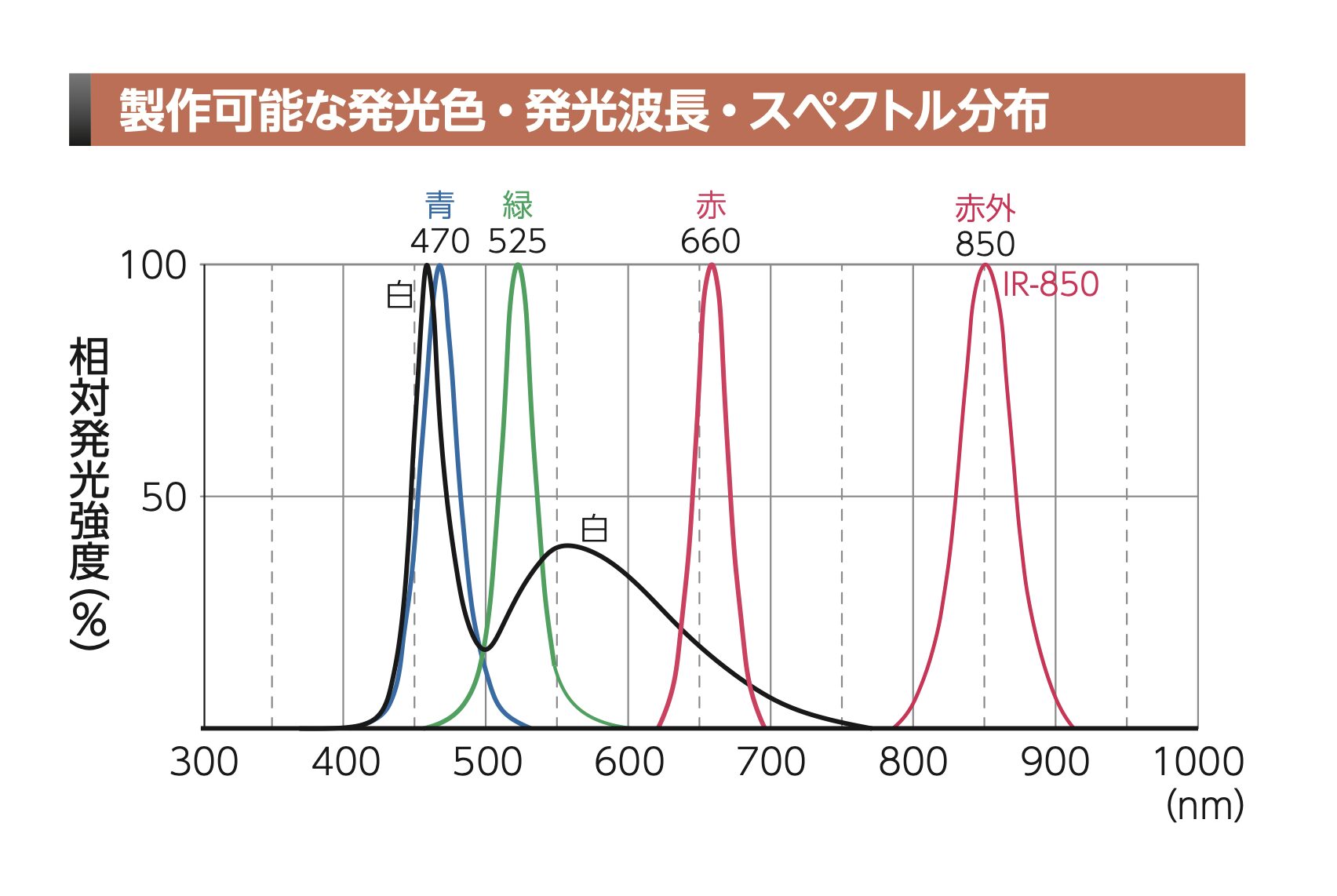

• 赤外LED可
• 赤外線LED
• DC12V
• DC24V

仕様

関連商品

• HMシリーズ保護板/HMシリーズ保護板用取付ホルダー TA-HMシリーズ／KG-HMシリーズ

  平面ドーム照明：HMシリーズ専用の保護板と、取り付けるための取付ホルダーです。
  導光板のキズ・破損・汚れを防ぎます。

• DC12V照明用延長ケーブル L-CBシリーズ

  DC12V照明用の延長ケーブルになります。
  照明からは500mm長のケーブルが出ています。必要に応じた長さをご指定ください。
