KMシリーズ/KM-Hシリーズ
間接照射ドーム型
製品詳細

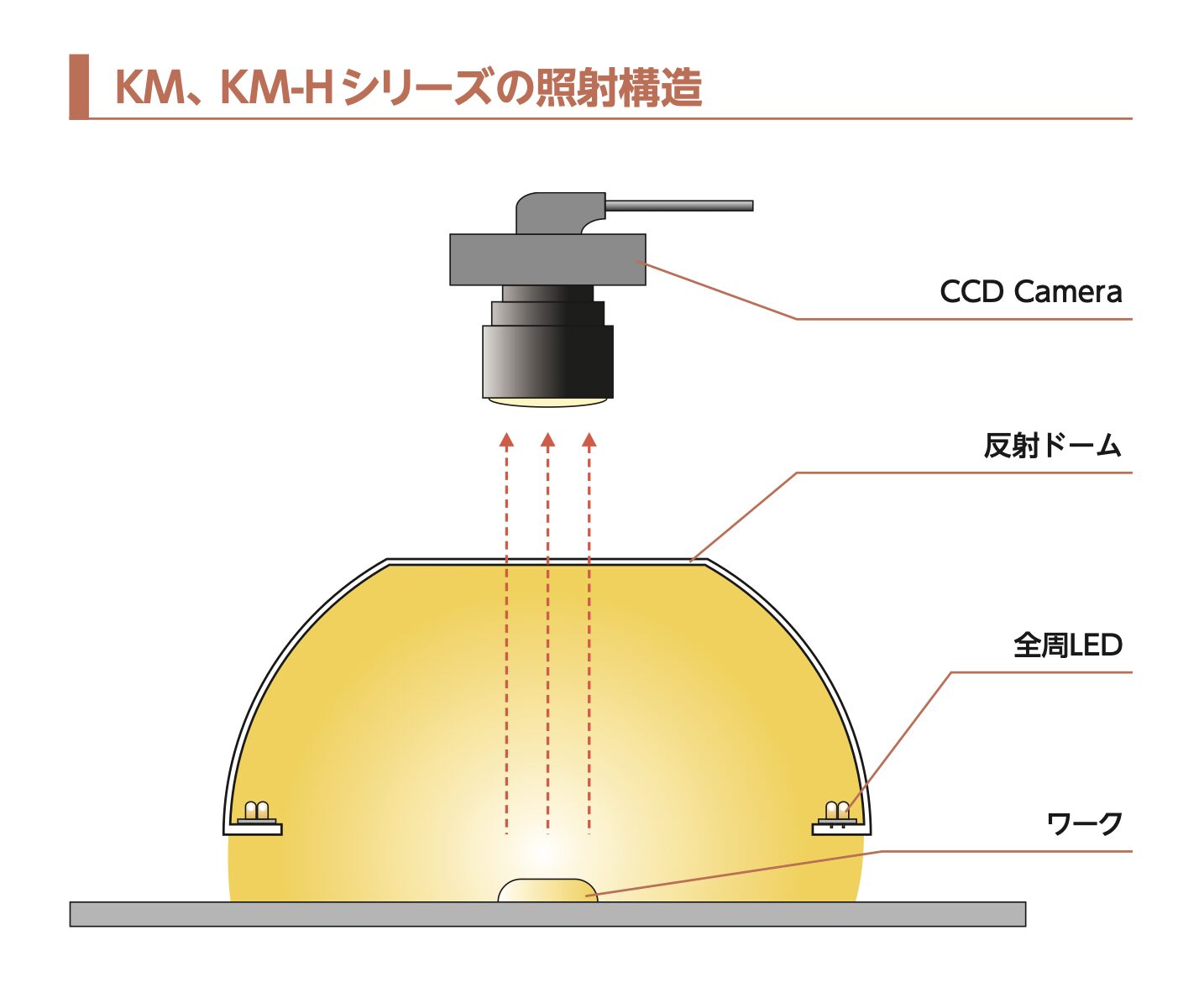

ドームの下部に実装された LED からの光は、反射効率の高い白色塗装で仕上げられたドーム内面を照射。
ドーム内面で反射した光は、やわらかい間接光としてあらゆる方向からワーク表面を均一照射します。
曲面上や凸凹面のある被写体の撮像などに効果を発揮します。
● 様々な方向からのやわらかい間接光
ドームの下部に実装されたLED光が、反射効率の高いドーム内面を照射。
柔らかな間接光であらゆる方向からワークを照射します。
● ドーム径の大きさにあわせて6タイプ
ドーム径寸法により小型・中型・大型の6タイプを揃えています。
対象視野の大きさ、諸条件などによりお選びください。

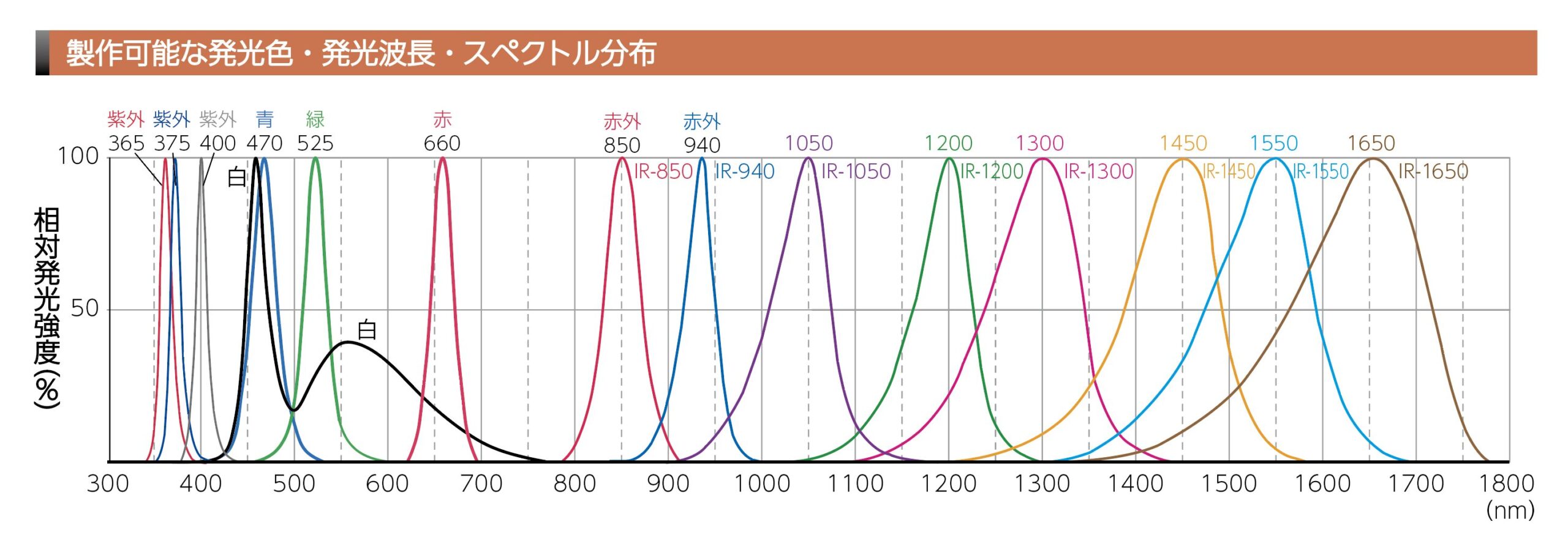

● 発光色は標準7色
白・赤・緑・青・赤外・紫外・ナチュラルホワイト（高演色）を揃えており、検査対象や目的に応じた発光色の選択にもすぐ対応できます。
● KM-HシリーズにはパワーLEDを採用
高輝度パワーLEDを採用することにより、光量を大幅にアップしました。
ヒートシンク型ケースなので、発熱にも十分な効果を発揮します。
撮像事例
＜食品パッケージのバーコード読取＞

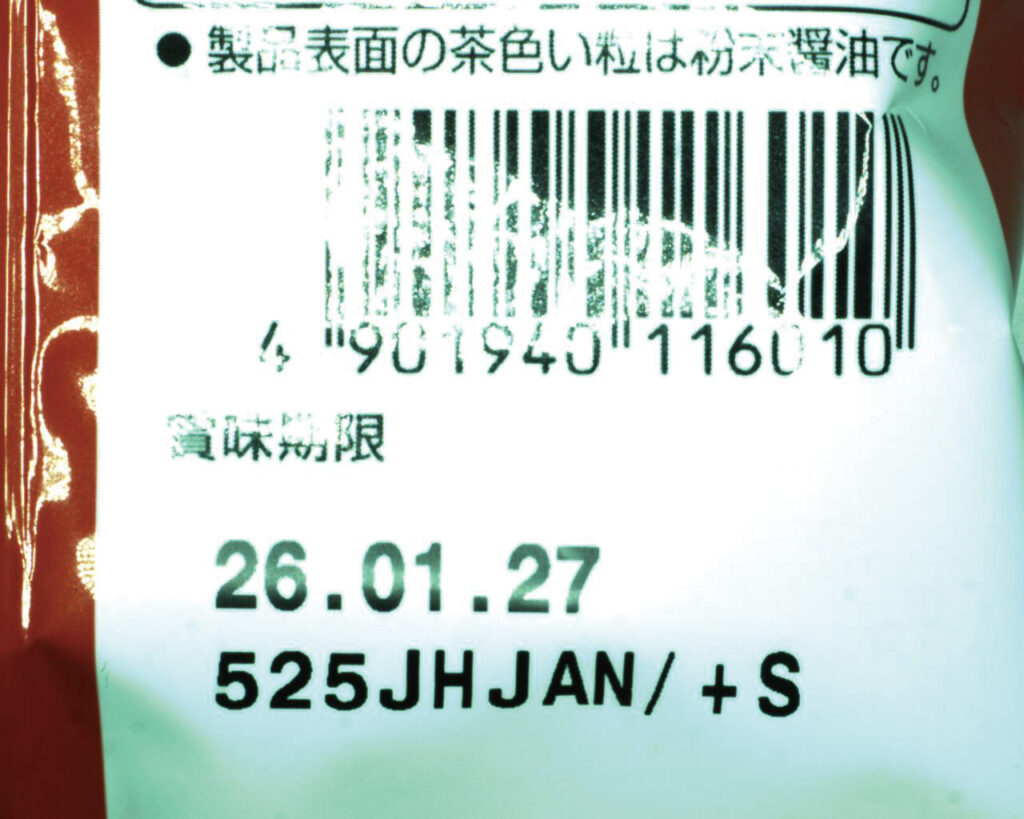

リング照明((WDR-110)
ハレーションしてしまい、バーコードがうまく撮像できない

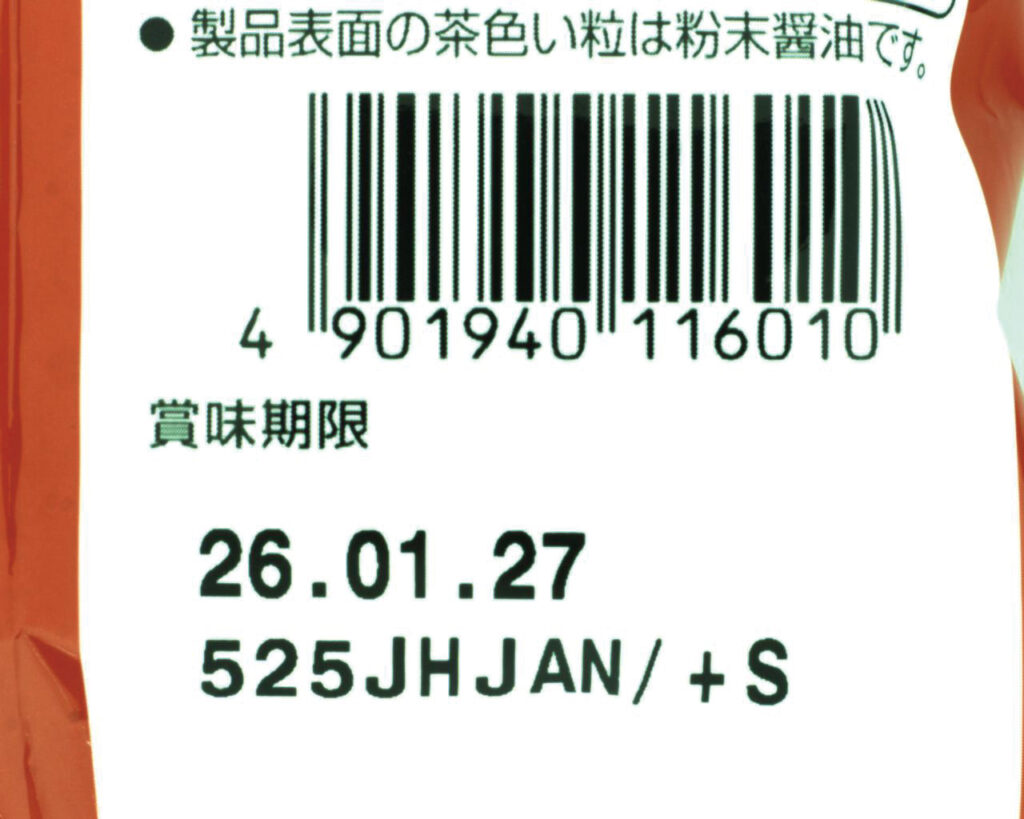

WKM-H223
拡散光により反射を抑え、鮮明な画像を捉えることができる。
- 均一照射
- 赤外LED可
- 紫外LED可
- パワーLED
- 砲弾型LED
- 白色LED
- DC12V
- DC24V
- 青色LED
- 緑色LED
- 赤色LED
- 赤外線LED
- 紫外線LED
- ナチュラルホワイト

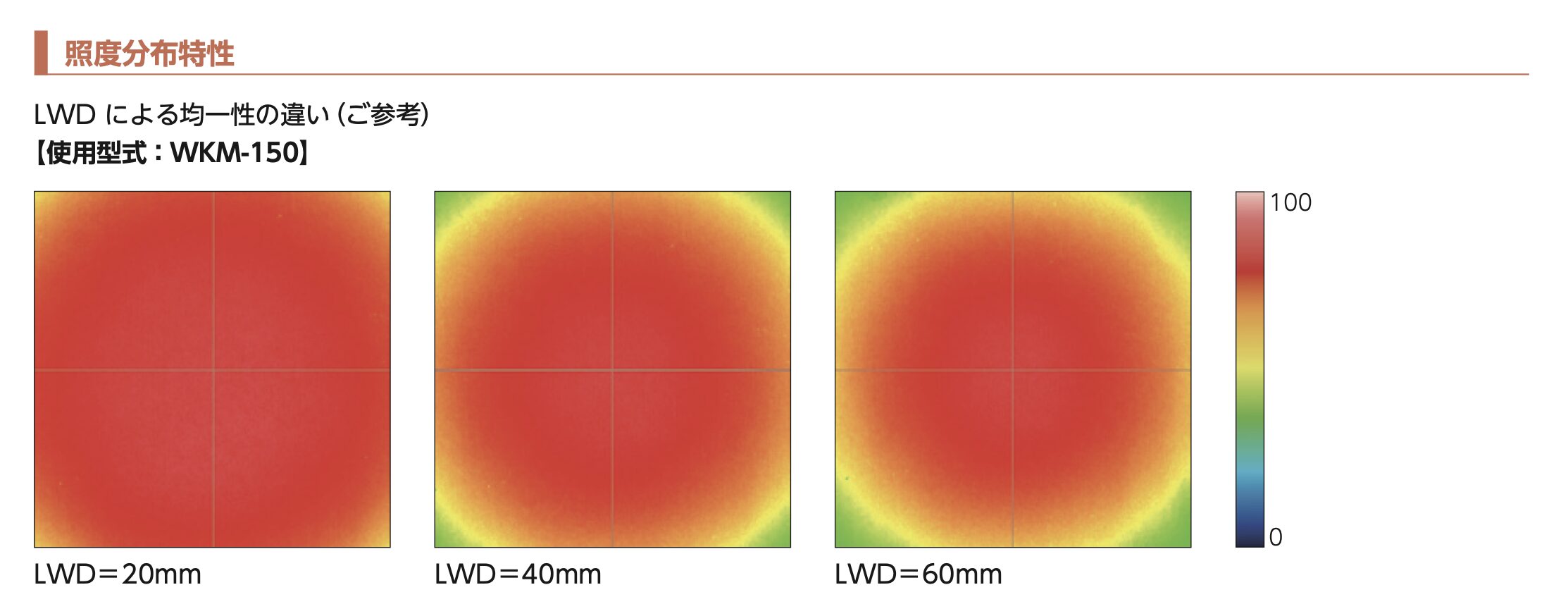

仕様
