TT-Sシリーズ/TY-Sシリーズ

面発光穴あきフラット型

製品詳細

広いエリアにも均一照射が可能な面発光フラット照明です。
150mm~600mm角まで9サイズをラインナップしています。

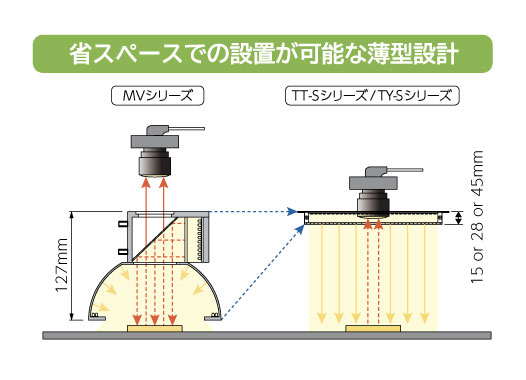

薄型設計なので設置の自由度が高く、ドーム型照明からの置き換えにも適しています。
標準で拡散板が付属していますが、取り外してお使いいただくこともできます。

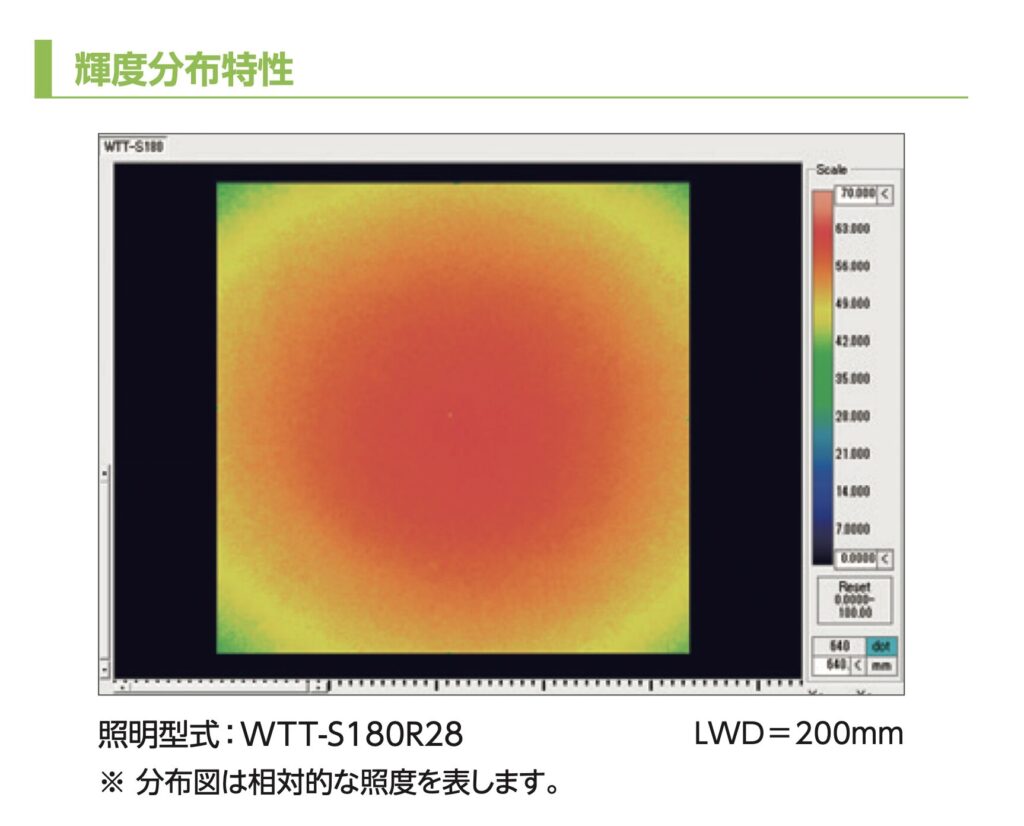

● 均一性の高い照射を可能にする高密度配列
LED素子は5mmピッチの高密度で実装されているため、導光板を使うことなく高照度の均一照射が可能です。
● 中央にカメラ用の穴を装備
中心に直径28、45、60mmの穴を空けています。
CCDカメラなどをご利用いただけます。
● 赤外光を含む5色に標準対応
白・赤・緑・青・赤外の5色を標準でご用意しております。
用途に合わせて必要な発光色をお選びください。

• カタログダウンロード

• 高密度配列
• パワーLED
• 赤外LED可
• 24V製作可（照明接続コネクタの形状が変わります）
• 白色LED
• DC12V
• 青色LED
• 緑色LED
• 赤色LED
• 赤外線LED
• DC24V

仕様
