DSシリーズ

アナログボリューム調光型

製品詳細

DC一定電圧によりLED照明を発光させます。
照明の調光は電圧可変方式を採用しています。
ラインセンサーカメラや高速シャッターでのエリアカメラのご使用時に最適です。
調光方式により3タイプ・4機種あります。

● 一次側の電圧変動や接続照明の大小にかかわらずDC一定電圧で照明を発光
● ボリューム調整で0～100％の調光設定が可能
● 電圧可変方式で調光（出力電圧約2.5～5V可変）
● 外部信号による発光のON/OFF制御が可能

• カタログダウンロード

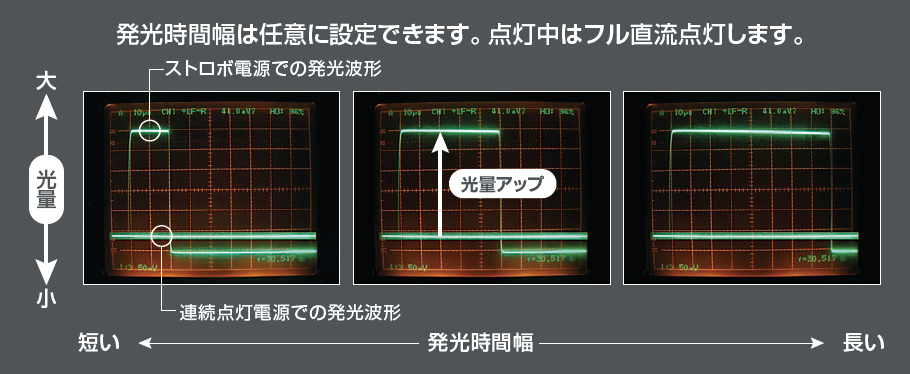

ストロボ電源部のオーバードライブ発光とは？

日進電子工業のLED 照明は、短時間発光（10ms 以下、デューティー比1/10 以下）での使用時に通常の数倍の電流を流すことができます。LED ストロボ電源DSシリーズは、最大DC24V 出力。連続点灯時に比べ、約3 倍程度の電流でLED照明をストロボ点灯（オーバードライブ発光）させます。照明寿命に影響を与えることなく、通常の3～7 倍の瞬間高輝度発光を実現しています。瞬間発光なのでLED 素子からの発熱を抑えることができ、従来以上に長寿命でお使いいただくことができます。

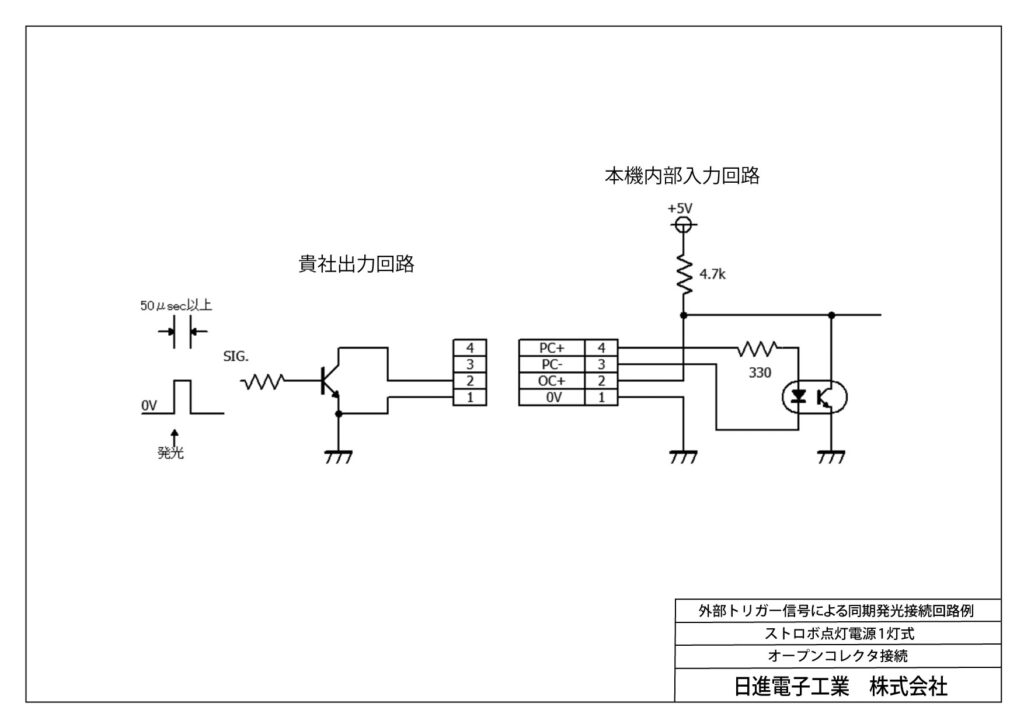

■トリガー回路(O.C)

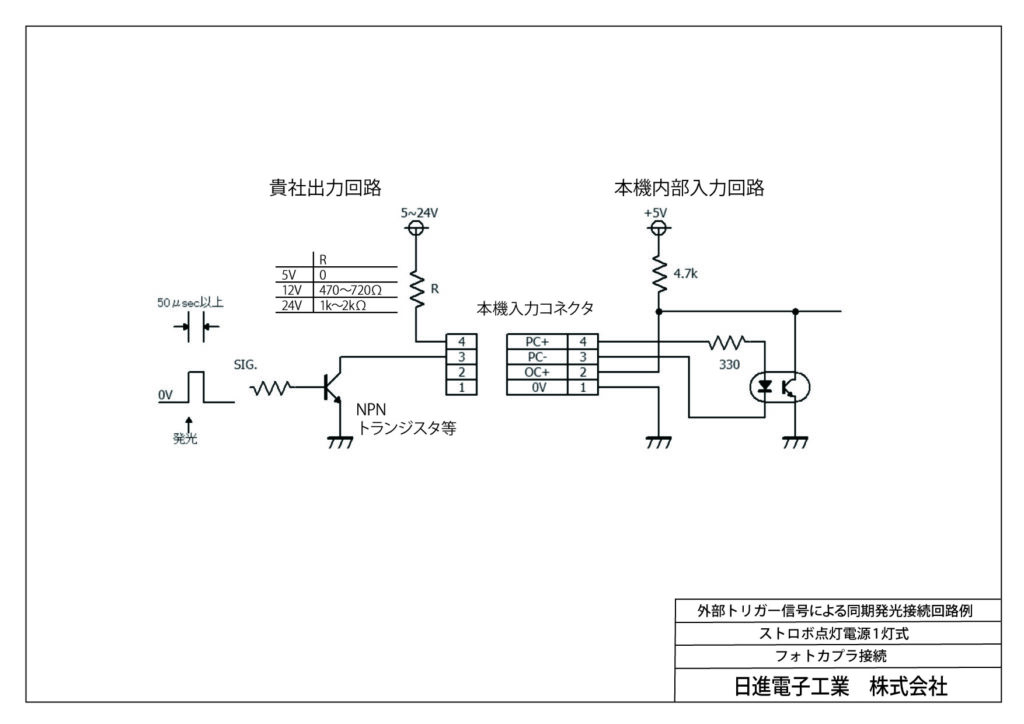

■トリガー回路(P.C)

• 1チャンネル
• 入力電源電圧〜200V帯
• オーバードライブ仕様
• 入力電源電圧DC24V
• DC12Vドライブ仕様

仕様
