LPS-A200シリーズ
外部アナログ電圧信号調光型 24V出力電源
製品詳細
外部からのアナログ電圧により25～100%間の調光制御が可能です。
調光用入力電圧範囲はDC0～5V間です。
光量変更の自動制御や発光光量の再現性を必要とされる場合などに最適です。
アナログボリュームでの調光機能も搭載しています。
オーバードライブ発光により連続点灯に比べ、ピークレベルで約3.5～7倍明るく発光させることができます。
● 外部アナログ電圧で25～100％の調光が可能
● 発光時間幅をデジタルスイッチで任意に設定可能
● アナログボリュームによる手動調光もできます
● 光量ピークレベルは連続照明の約3.5～7倍(色により異なります)
● 発光時間幅は外部制御信号でも設定できます
● 発熱を抑えた高輝度発光でLED素子を長寿命化
● 外部トリガー信号入力で同期発光できます
KシリーズとMシリーズの違い
ストロボ点灯用電源は、発光時間幅の可変レンジの違いによってKシリーズ（1 ～ 990μs） とMシリーズ（10μs ～ 9.9ms）があります。ご注文の際は、製品型式の□に「K」か「M」 をご指定ください。
■1CH式トリガー回路(TTL＋)
■1CH式トリガー回路(O.C)
■2CH式トリガー回路(TTL＋)
■2CH式トリガー回路(O.C)

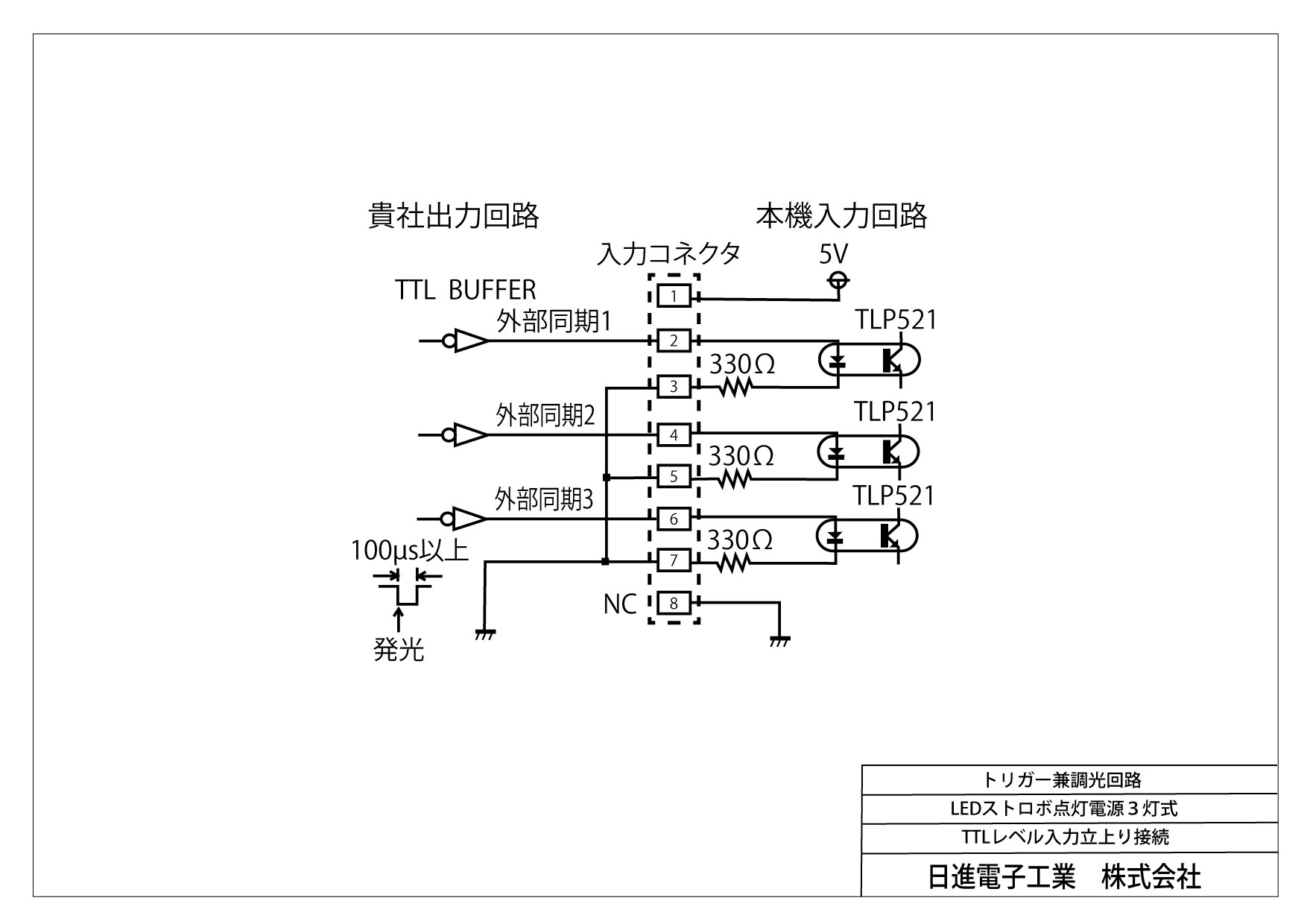

■3CH式トリガー回路(TTL＋)

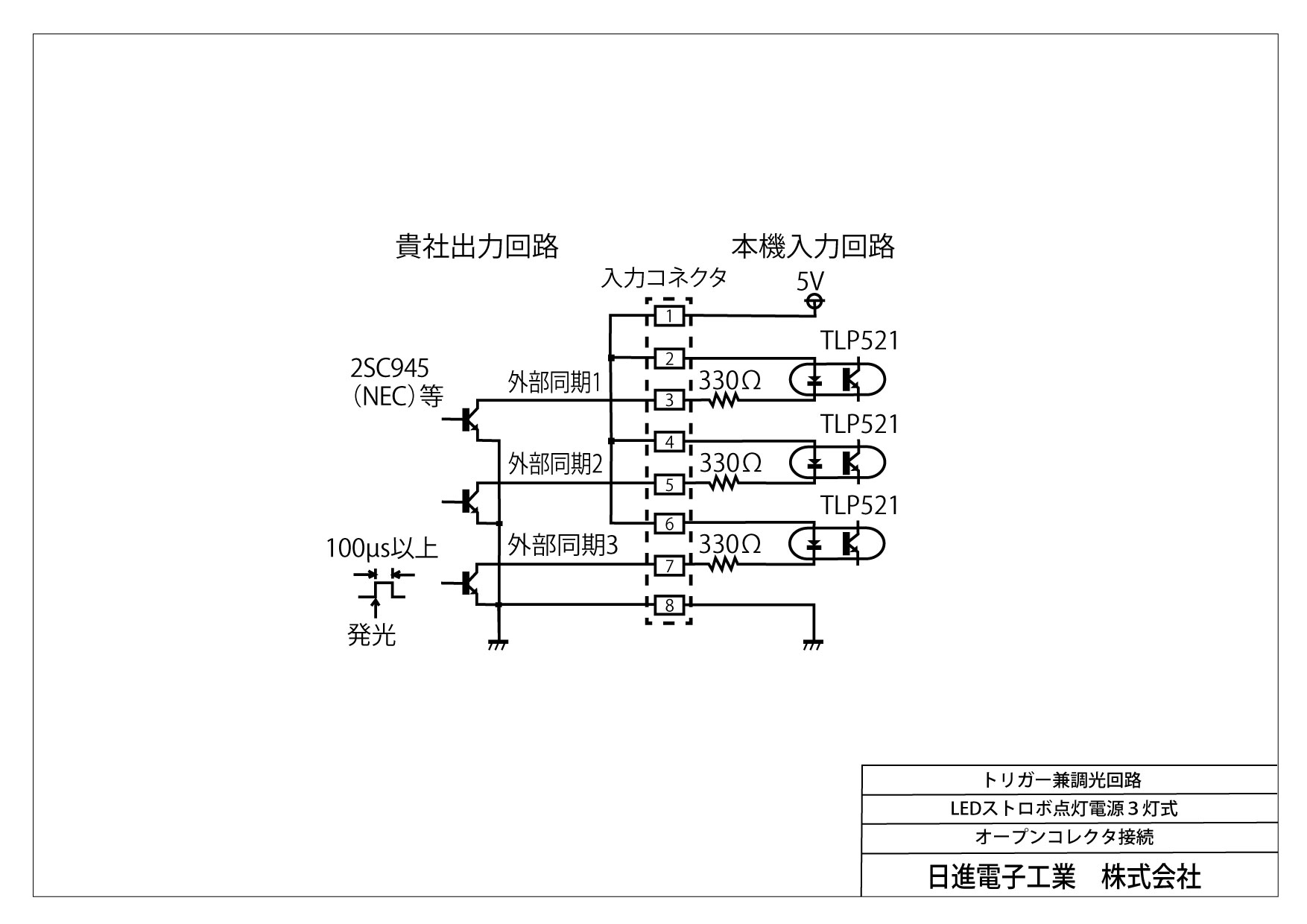

■3CH式トリガー回路(O.C)

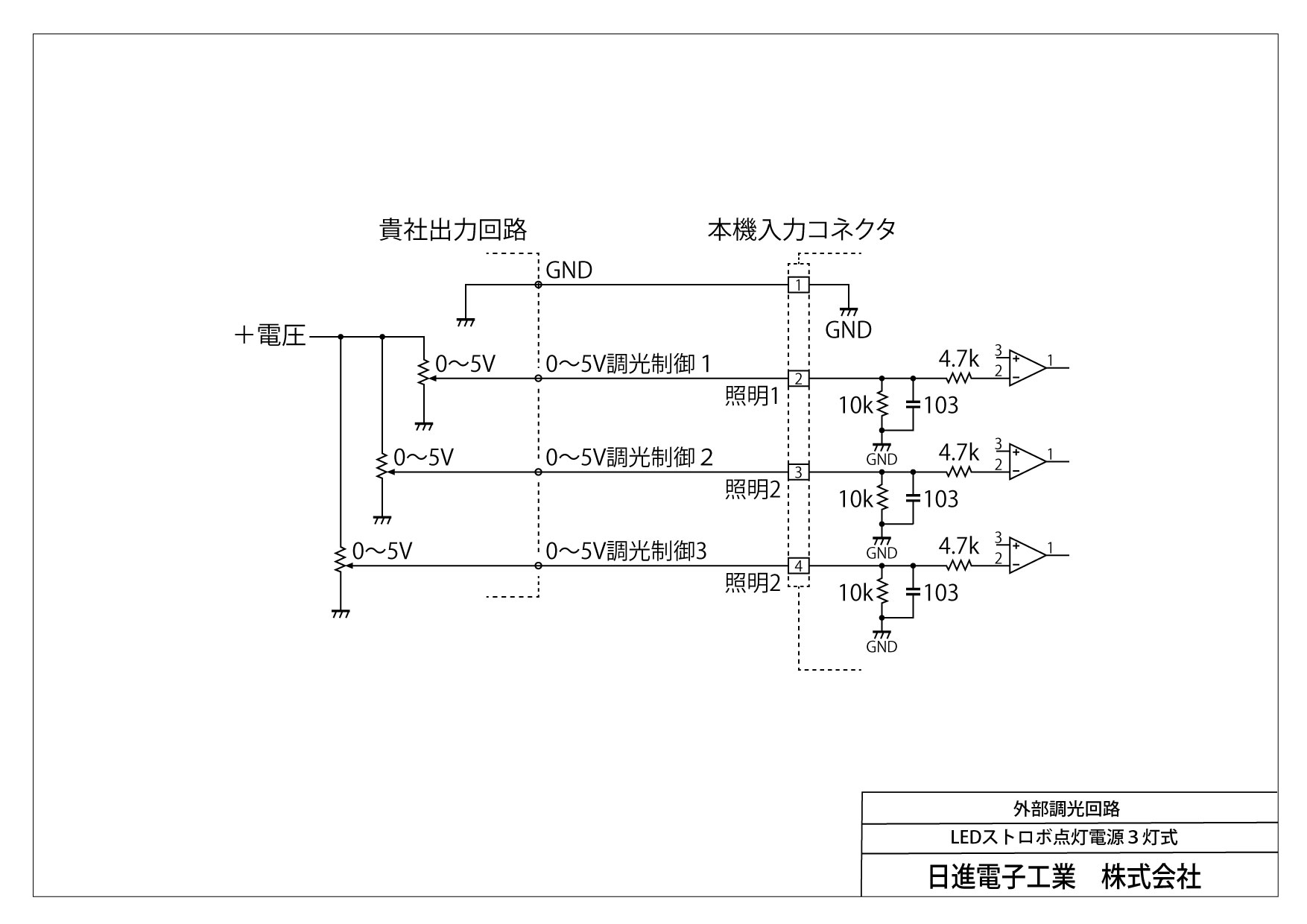

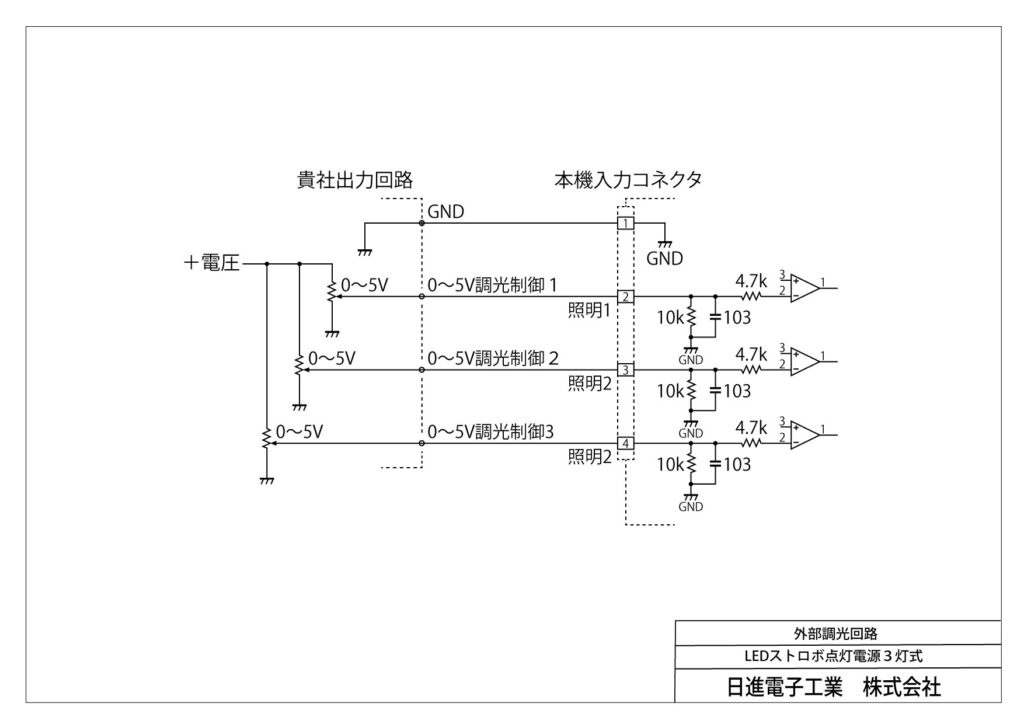

■外部調光回路例
- ストロボ点灯外部トリガー同期発光
- 外部アナログ電圧信号調光
- アナログボリューム調光
- 発光時間幅デジタルスイッチ
- 発光時間幅外部信号可変
- 1チャンネル
- 入力電源電圧〜132V
- Kシリーズ
- 入力電源電圧〜200V帯
- 2チャンネル
- 3チャンネル
- Mシリーズ
仕様
| 型式 | チャンネル数 | 接続可能な照明の最大消費電力(1CHあたり) | コネクタ数 | 入力電源電圧 | DXF | |
|---|---|---|---|---|---|---|
| LPS-A203KS | 1チャンネル | 30Wまで | 2灯(SM) | AC85〜132V | DXF | |
| LPS-A203KS-2 | 1チャンネル | 30Wまで | 2灯(SM) | AC85〜264V | DXF | |
| LPS-A206KS | 1チャンネル | 60Wまで | 1灯(EL)＋2灯(SM) | AC85〜132V | DXF | |
| LPS-A206KS-2 | 1チャンネル | 60Wまで | 1灯(EL)＋2灯(SM) | AC85〜264V | DXF | |
| LPS-A210KS | 1チャンネル | 100Wまで | 1灯(EL)＋2灯(SM) | AC85〜132V | DXF | |
| LPS-A210KS-2 | 1チャンネル | 100Wまで | 1灯(EL)＋2灯(SM) | AC85〜264V | DXF | |
| LPS-A220KS | 1チャンネル | 200Wまで | 1灯(メタル)＋2灯(EL)＋2灯(SM) | AC85〜132V | DXF | |
| LPS-A220KS-2 | 1チャンネル | 200Wまで | 1灯(メタル)＋2灯(EL)＋2灯(SM) | AC85〜264V | DXF | |
| LPS-A230KS | 1チャンネル | 300Wまで | 1灯(メタル)＋2灯(EL)＋2灯(SM) | AC85〜132V | DXF | |
| LPS-A230KS-2 | 1チャンネル | 300Wまで | 1灯(メタル)＋2灯(EL)＋2灯(SM) | AC85〜264V | DXF | |
| LPS-A203KW | 2チャンネル | 30Wまで | CH1：2灯(SM) CH2：2灯(SM) | AC85〜132V | DXF | |
| LPS-A203KW-2 | 2チャンネル | 30Wまで | CH1：2灯(SM) CH2：2灯(SM) | AC85〜264V | DXF | |
| LPS-A206KW | 2チャンネル | 60Wまで | CH1：1灯(EL)＋2灯(SM) CH2：1灯(EL)＋2灯(SM) | AC85〜132V | DXF | |
| LPS-A206KW-2 | 2チャンネル | 60Wまで | CH1：1灯(EL)＋2灯(SM) CH2：1灯(EL)＋2灯(SM) | AC85〜264V | DXF | |
| LPS-A210KW | 2チャンネル | 100Wまで | CH1：1灯(EL)＋2灯(SM) CH2：1灯(EL)＋2灯(SM) | AC85〜132V | DXF | |
| LPS-A210KW-2 | 2チャンネル | 100Wまで | CH1：1灯(EL)＋2灯(SM) CH2：1灯(EL)＋2灯(SM) | AC85〜264V | DXF | |
| LPS-A203KT | 3チャンネル | 30Wまで | CH1：1灯(EL)＋2灯(SM) CH2：1灯(EL)＋2灯(SM) CH3：1灯(EL)＋2灯(SM) | AC85〜132V | DXF | |
| LPS-A203KT-2 | 3チャンネル | 30Wまで | CH1：1灯(EL)＋2灯(SM) CH2：1灯(EL)＋2灯(SM) CH3：1灯(EL)＋2灯(SM) | AC85〜264V | DXF | |
| LPS-A203MS | 1チャンネル | 30Wまで | 2灯(SM) | AC85〜132V | DXF | |
| LPS-A203MS-2 | 1チャンネル | 30Wまで | 2灯(SM) | AC85〜264V | DXF | |
| LPS-A206MS | 1チャンネル | 60Wまで | 1灯(EL)＋2灯(SM) | AC85〜132V | DXF | |
| LPS-A206MS-2 | 1チャンネル | 60Wまで | 1灯(EL)＋2灯(SM) | AC85〜264V | DXF | |
| LPS-A210MS | 1チャンネル | 100Wまで | 1灯(EL)＋2灯(SM) | AC85〜132V | DXF | |
| LPS-A210MS-2 | 1チャンネル | 100Wまで | 1灯(EL)＋2灯(SM) | AC85〜264V | DXF | |
| LPS-A220MS | 1チャンネル | 200Wまで | 1灯(メタル)＋2灯(EL)＋2灯(SM) | AC85〜132V | DXF | |
| LPS-A220MS-2 | 1チャンネル | 200Wまで | 1灯(メタル)＋2灯(EL)＋2灯(SM) | AC85〜264V | DXF | |
| LPS-A230MS | 1チャンネル | 300Wまで | 1灯(メタル)＋2灯(EL)＋2灯(SM) | AC85〜132V | DXF | |
| LPS-A230MS-2 | 1チャンネル | 300Wまで | 1灯(メタル)＋2灯(EL)＋2灯(SM) | AC85〜264V | DXF | |
| LPS-A203MW | 2チャンネル | 30Wまで | CH1：2灯(SM) CH2：2灯(SM) | AC85〜132V | DXF | |
| LPS-A203MW-2 | 2チャンネル | 30Wまで | CH1：2灯(SM) CH2：2灯(SM) | AC85〜264V | DXF | |
| LPS-A206MW | 2チャンネル | 60Wまで | CH1：1灯(EL)＋2灯(SM) CH2：1灯(EL)＋2灯(SM) | AC85〜132V | DXF | |
| LPS-A206MW-2 | 2チャンネル | 60Wまで | CH1：1灯(EL)＋2灯(SM) CH2：1灯(EL)＋2灯(SM) | AC85〜264V | DXF | |
| LPS-A210MW | 2チャンネル | 100Wまで | CH1：1灯(EL)＋2灯(SM) CH2：1灯(EL)＋2灯(SM) | AC85〜132V | DXF | |
| LPS-A210MW-2 | 2チャンネル | 100Wまで | CH1：1灯(EL)＋2灯(SM) CH2：1灯(EL)＋2灯(SM) | AC85〜264V | DXF | |
| LPS-A203MT | 3チャンネル | 30Wまで | CH1：1灯(EL)＋2灯(SM) CH2：1灯(EL)＋2灯(SM) CH3：1灯(EL)＋2灯(SM) | AC85〜132V | DXF | |
| LPS-A203MT-2 | 3チャンネル | 30Wまで | CH1：1灯(EL)＋2灯(SM) CH2：1灯(EL)＋2灯(SM) CH3：1灯(EL)＋2灯(SM) | AC85〜264V | DXF |
