CR-Dシリーズ/CRD-Dシリーズ
外部デジタル信号調光型
製品詳細
DC一定電圧で点灯させる直流点灯型です。
外部からの8ビットデジタル信号により、100階調の調光制御が可能で、光量の自動制御や発光光量の再現性を必要とされる場合などに最適です。
アナログボリュームやデジタルスイッチでの調光機能も搭載しています。
● 外部からの8bitデジタル信号による調光に対応（BCDコードによる100階調）
● チャンネルごと100階調の調光設定が可能
● 調光用デジタルスイッチによる手動設定（00〜99の100階調）
● 外部信号による発光のON/OFF制御が可能
● アナログボリュームによる調光も可能
● 出力電圧 約6〜12V間可変可
■1CH式点灯制御回路例(NPN)
■1CH式点灯制御回路例(PNP)
■2CH式点灯制御回路例(NPN) ※CR-100Wを除く

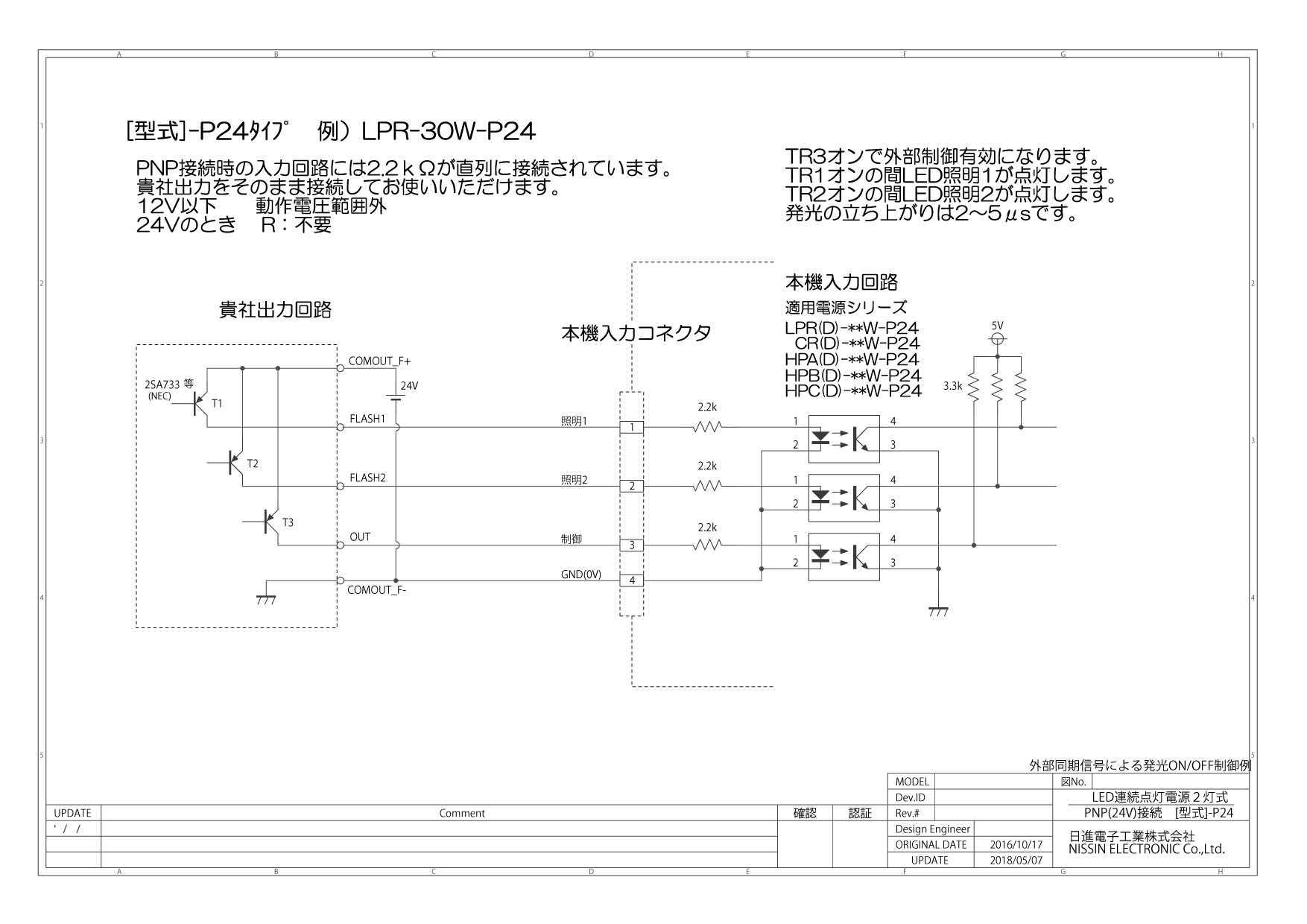

■2CH式点灯制御回路例(PNP) ※CR-100Wを除く

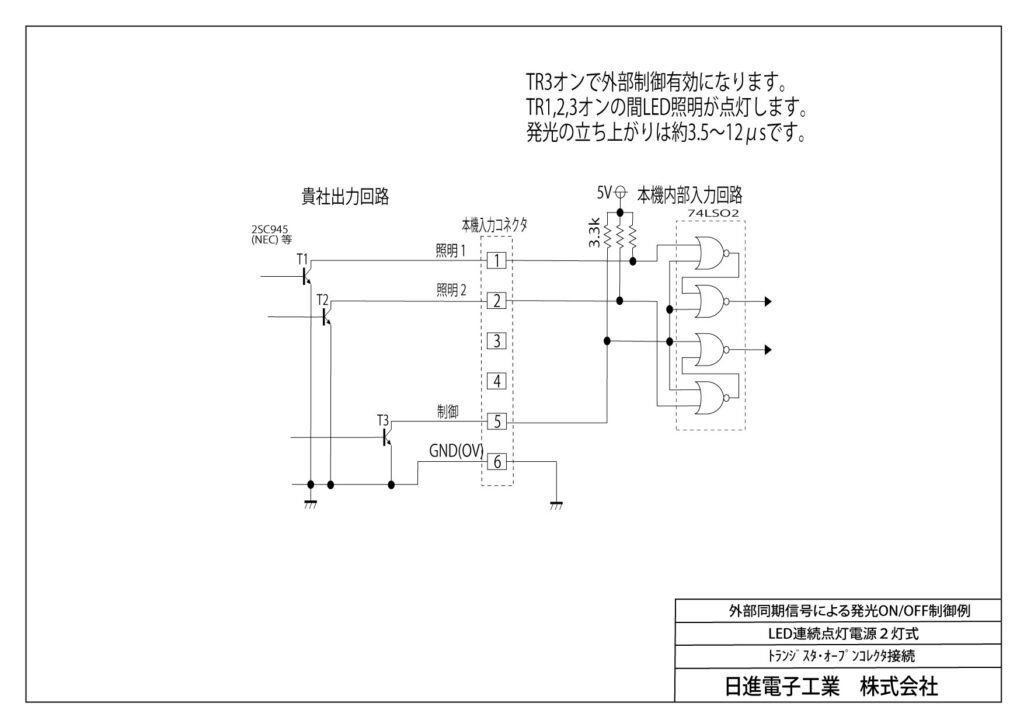

■CR-100W 点灯制御回路例(NPN)

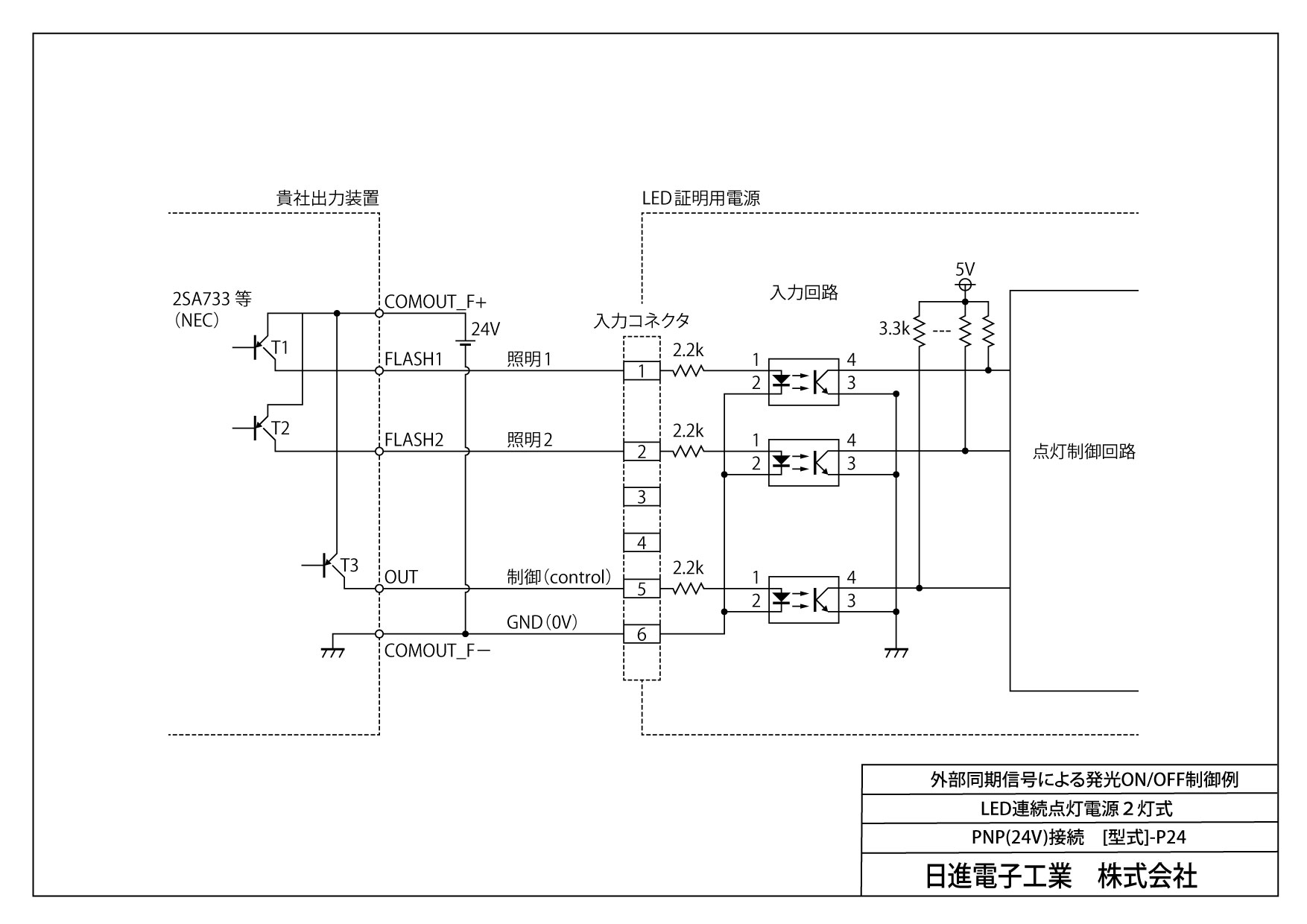

■CR-100W 点灯制御回路例(PNP)

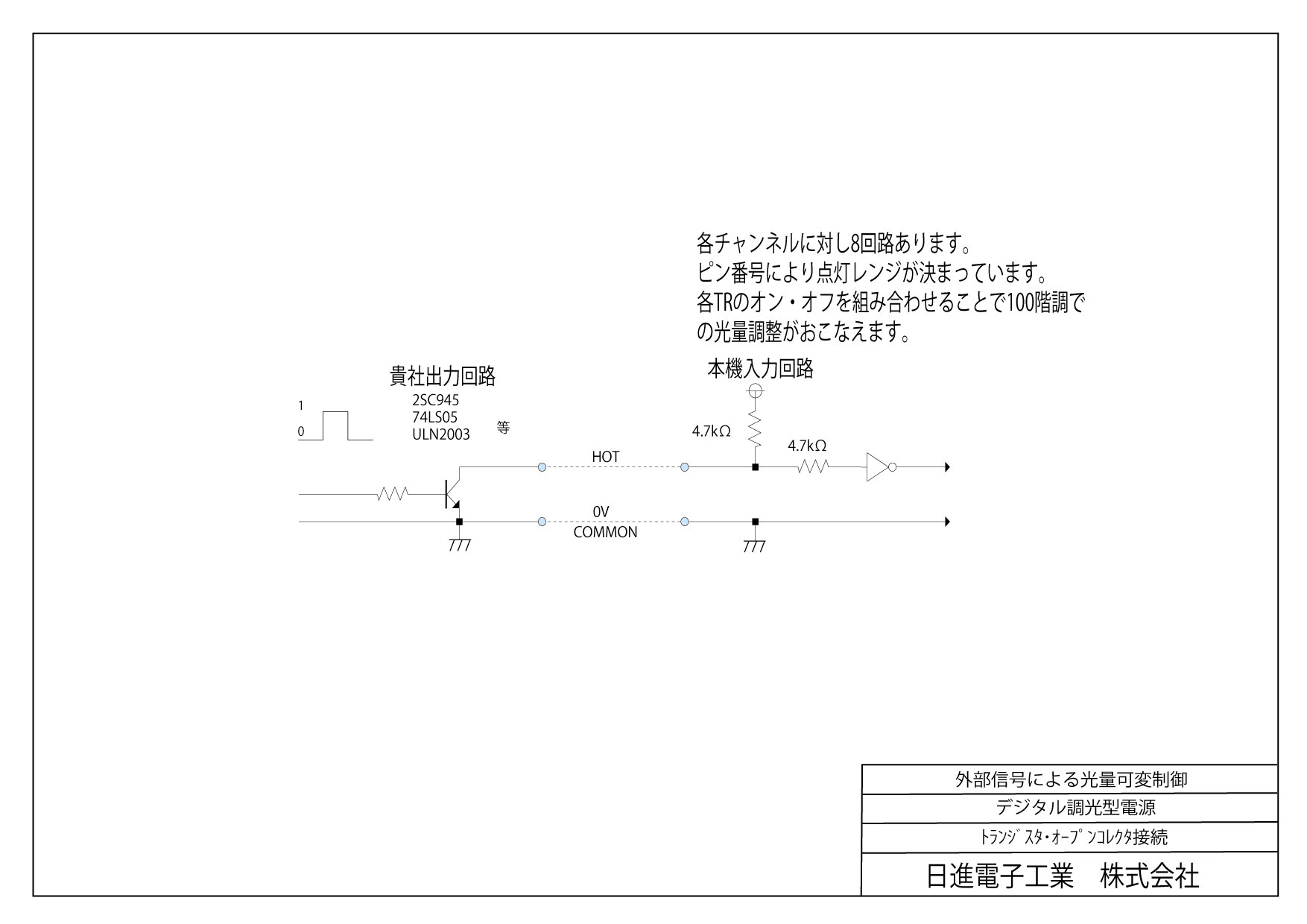

■外部デジタル信号による光量可変制御回路例
- 直流電圧点灯
- DC電源調光
- 外部調光8bit BCD
- デジタルスイッチ調光
- アナログボリューム調光
- ON/OFF制御
- ラインカメラ用
- ハイスピードカメラ用
- 高速シャッター用
- NPN
- 1チャンネル
- 入力電源電圧〜132V
- 入力電源電圧〜200V帯
- PNP
- 2チャンネル
- 入力電源電圧DC24V
仕様
| 型式 | チャンネル数 | 最大出力電力 | コネクタ数 | 入力電源電圧(1次側) | NPN/PNP | DXF | |
|---|---|---|---|---|---|---|---|
| CR-30S-D | 1チャンネル | 30W | 2灯(SM) | AC85〜132V | NPN | DXF | |
| CR-30S-D-2 | 1チャンネル | 30W | 2灯(SM) | AC85〜264V | NPN | DXF | |
| CR-30S-D-P24 | 1チャンネル | 30W | 2灯(SM) | AC85〜132V | PNP | DXF | |
| CR-30S-D-2-P24 | 1チャンネル | 30W | 2灯(SM) | AC85〜264V | PNP | DXF | |
| CR-50S-D | 1チャンネル | 50W | 2灯(SM) | AC85〜132V | NPN | DXF | |
| CR-50S-D-2 | 1チャンネル | 50W | 2灯(SM) | AC85〜263V | NPN | DXF | |
| CR-50S-D-P24 | 1チャンネル | 50W | 2灯(SM) | AC85〜132V | PNP | DXF | |
| CR-50S-D-2-P24 | 1チャンネル | 50W | 2灯(SM) | AC85〜264V | PNP | DXF | |
| CR-100S-D | 1チャンネル | 100W | 1灯(EL)＋2灯(SM) | AC85〜132V | NPN | DXF | |
| CR-100S-D-2 | 1チャンネル | 100W | 1灯(EL)＋2灯(SM) | AC85〜264V | NPN | DXF | |
| CR-100S-D-P24 | 1チャンネル | 100W | 1灯(EL)＋2灯(SM) | AC85〜132V | PNP | DXF | |
| CR-100S-D-2-P24 | 1チャンネル | 100W | 1灯(EL)＋2灯(SM) | AC85〜264V | PNP | DXF | |
| CR-200S-D | 1チャンネル | 200W | 1灯(メタル)＋1灯(EL)＋2灯(SM) | AC85〜132V | NPN | DXF | |
| CR-200S-D-2 | 1チャンネル | 200W | 1灯(メタル)＋1灯(EL)＋2灯(SM) | AC85〜264V | NPN | DXF | |
| CR-200S-D-P24 | 1チャンネル | 200W | 1灯(メタル)＋1灯(EL)＋2灯(SM) | AC85〜132V | PNP | DXF | |
| CR-200S-D-2-P24 | 1チャンネル | 200W | 1灯(メタル)＋1灯(EL)＋2灯(SM) | AC85〜264V | PNP | DXF | |
| CR-300S-D | 1チャンネル | 300W | 1灯(メタル)＋1灯(EL)＋2灯(SM) | AC85〜132V | NPN | DXF | |
| CR-300S-D-2 | 1チャンネル | 300W | 1灯(メタル)＋1灯(EL)＋2灯(SM) | AC85〜264V | NPN | DXF | |
| CR-300S-D-P24 | 1チャンネル | 300W | 1灯(メタル)＋1灯(EL)＋2灯(SM) | AC85〜132V | PNP | DXF | |
| CR-300S-D-2-P24 | 1チャンネル | 300W | 1灯(メタル)＋1灯(EL)＋2灯(SM) | AC85〜264V | PNP | DXF | |
| CR-10W-D | 2チャンネル | 20W(2CH合計) | CH1：2灯(SM) CH2：2灯(SM) | AC85〜132V | NPN | DXF | |
| CR-10W-D-2 | 2チャンネル | 20W(2CH合計) | CH1：2灯(SM) CH2：2灯(SM) | AC85〜264V | NPN | DXF | |
| CR-10W-D-P24 | 2チャンネル | 20W(2CH合計) | CH1：2灯(SM) CH2：2灯(SM) | AC85〜132V | PNP | DXF | |
| CR-10W-D-2-P24 | 2チャンネル | 20W(2CH合計) | CH1：2灯(SM) CH2：2灯(SM) | AC85〜264V | PNP | DXF | |
| CR-30W-D | 2チャンネル | 60W(2CH合計) | CH1：2灯(SM) CH2：2灯(SM) | AC85〜132V | NPN | DXF | |
| CR-30W-D-2 | 2チャンネル | 60W(2CH合計) | CH1：2灯(SM) CH2：2灯(SM) | AC85〜264V | NPN | DXF | |
| CR-30W-D-P24 | 2チャンネル | 60W(2CH合計) | CH1：2灯(SM) CH2：2灯(SM) | AC85〜132V | PNP | DXF | |
| CR-30W-D-2-P24 | 2チャンネル | 60W(2CH合計) | CH1：2灯(SM) CH2：2灯(SM) | AC85〜264V | PNP | DXF | |
| CR-50W-D | 2チャンネル | 100W(2CH合計) | CH1：2灯(SM) CH2：2灯(SM) | AC85〜132V | NPN | DXF | |
| CR-50W-D-2 | 2チャンネル | 100W(2CH合計) | CH1：2灯(SM) CH2：2灯(SM) | AC85〜264V | NPN | DXF | |
| CR-50W-D-P24 | 2チャンネル | 100W(2CH合計) | CH1：2灯(SM) CH2：2灯(SM) | AC85〜132V | PNP | DXF | |
| CR-50W-D-2-P24 | 2チャンネル | 100W(2CH合計) | CH1：2灯(SM) CH2：2灯(SM) | AC85〜264V | PNP | DXF | |
| CR-100W-D | 2チャンネル | 200W(2CH合計) | CH1：1灯(EL)＋2灯(SM) CH2：1灯(EL)＋2灯(SM) | AC85〜132V | NPN | DXF | |
| CR-100W-D-2 | 2チャンネル | 200W(2CH合計) | CH1：1灯(EL)＋2灯(SM) CH2：1灯(EL)＋2灯(SM) | AC85〜264V | NPN | DXF | |
| CR-100W-D-P24 | 2チャンネル | 200W(2CH合計) | CH1：1灯(EL)＋2灯(SM) CH2：1灯(EL)＋2灯(SM) | AC85〜132V | PNP | DXF | |
| CR-100W-D-2-P24 | 2チャンネル | 200W(2CH合計) | CH1：1灯(EL)＋2灯(SM) CH2：1灯(EL)＋2灯(SM) | AC85〜264V | PNP | DXF | |
| CR-150W-D | 2チャンネル | 300W(2CH合計) | CH1：1灯(メタル)＋1灯(EL)＋2灯(SM) CH2：1灯(メタル)＋1灯(EL)＋2灯(SM) | AC85〜132V | NPN | DXF | |
| CR-150W-D-2 | 2チャンネル | 300W(2CH合計) | CH1：1灯(メタル)＋1灯(EL)＋2灯(SM) CH2：1灯(メタル)＋1灯(EL)＋2灯(SM) | AC85〜264V | NPN | DXF | |
| CR-150W-D-P24 | 2チャンネル | 300W(2CH合計) | CH1：1灯(メタル)＋1灯(EL)＋2灯(SM) CH2：1灯(メタル)＋1灯(EL)＋2灯(SM) | AC85〜132V | PNP | DXF | |
| CR-150W-D-2-P24 | 2チャンネル | 300W(2CH合計) | CH1：1灯(メタル)＋1灯(EL)＋2灯(SM) CH2：1灯(メタル)＋1灯(EL)＋2灯(SM) | AC85〜264V | PNP | DXF | |
| CR-30S-D(24) | 1チャンネル | 30W | 2灯(SM3P) | AC85〜132V | NPN | DXF | |
| CR-30S-D(24)-2 | 1チャンネル | 30W | 2灯(SM3P) | AC85〜264V | NPN | DXF | |
| CR-30S-D(24)-P24 | 1チャンネル | 30W | 2灯(SM3P) | AC85〜132V | PNP | DXF | |
| CR-30S-D(24)-2-P24 | 1チャンネル | 30W | 2灯(SM3P) | AC85〜264V | PNP | DXF | |
| CR-50S-D(24) | 1チャンネル | 50W | 2灯(SM3P) | AC85〜132V | NPN | DXF | |
| CR-50S-D(24)-2 | 1チャンネル | 50W | 2灯(SM3P) | AC85〜264V | NPN | DXF | |
| CR-50S-D(24)-P24 | 1チャンネル | 50W | 2灯(SM3P) | AC85〜132V | PNP | DXF | |
| CR-50S-D(24)-2-P24 | 1チャンネル | 50W | 2灯(SM3P) | AC85〜264V | PNP | DXF | |
| CR-100S-D(24) | 1チャンネル | 100W | 1灯(EL3P)＋2灯(SM3P) | AC85〜132V | NPN | DXF | |
| CR-100S-D(24)-2 | 1チャンネル | 100W | 1灯(EL3P)＋2灯(SM3P) | AC85〜264V | NPN | DXF | |
| CR-100S-D(24)-P24 | 1チャンネル | 100W | 1灯(EL3P)＋2灯(SM3P) | AC85〜132V | PNP | DXF | |
| CR-100S-D(24)-2-P24 | 1チャンネル | 100W | 1灯(EL3P)＋2灯(SM3P) | AC85〜264V | PNP | DXF | |
| CR-200S-D(24) | 1チャンネル | 200W | 1灯(メタル)＋1灯(EL)＋2灯(SM) | AC85〜132V | NPN | ||
| CR-200S-D(24)-2 | 1チャンネル | 200W | 1灯(メタル)＋1灯(EL)＋2灯(SM) | AC85〜264V | NPN | ||
| CR-200S-D(24)-P24 | 1チャンネル | 200W | 1灯(メタル)＋1灯(EL)＋2灯(SM) | AC85〜132V | PNP | ||
| CR-200S-D(24)-2-P24 | 1チャンネル | 200W | 1灯(メタル)＋1灯(EL)＋2灯(SM) | AC85〜264V | PNP | ||
| CR-300S-D(24) | 1チャンネル | 300W | 1灯(メタル)＋1灯(EL)＋2灯(SM) | AC85〜132V | NPN | DXF | |
| CR-300S-D(24)-2 | 1チャンネル | 300W | 1灯(メタル)＋1灯(EL)＋2灯(SM) | AC85〜264V | NPN | DXF | |
| CR-300S-D(24)-P24 | 1チャンネル | 300W | 1灯(メタル)＋1灯(EL)＋2灯(SM) | AC85〜132V | PNP | DXF | |
| CR-300S-D(24)-2-P24 | 1チャンネル | 300W | 1灯(メタル)＋1灯(EL)＋2灯(SM) | AC85〜264V | PNP | DXF | |
| CR-10W-D(24) | 2チャンネル | 20W(2CH合計) | CH1：2灯(SM3P) CH2：2灯(SM3P) | AC85〜132V | NPN | DXF | |
| CR-10W-D(24)-2 | 2チャンネル | 20W(2CH合計) | CH1：2灯(SM3P) CH2：2灯(SM3P) | AC85〜264V | NPN | DXF | |
| CR-10W-D(24)-P24 | 2チャンネル | 20W(2CH合計) | CH1：2灯(SM3P) CH2：2灯(SM3P) | AC85〜132V | PNP | DXF | |
| CR-10W-D(24)-2-P24 | 2チャンネル | 20W(2CH合計) | CH1：2灯(SM3P) CH2：2灯(SM3P) | AC85〜264V | PNP | DXF | |
| CR-30W-D(24) | 2チャンネル | 60W(2CH合計) | CH1：2灯(SM3P) CH2：2灯(SM3P) | AC85〜132V | NPN | DXF | |
| CR-30W-D(24)-2 | 2チャンネル | 60W(2CH合計) | CH1：2灯(SM3P) CH2：2灯(SM3P) | AC85〜264V | NPN | DXF | |
| CR-30W-D(24)-P24 | 2チャンネル | 60W(2CH合計) | CH1：2灯(SM3P) CH2：2灯(SM3P) | AC85〜132V | PNP | DXF | |
| CR-30W-D(24)-2-P24 | 2チャンネル | 60W(2CH合計) | CH1：2灯(SM3P) CH2：2灯(SM3P) | AC85〜264V | PNP | DXF | |
| CR-50W-D(24) | 2チャンネル | 100W(2CH合計) | CH1：2灯(SM3P) CH2：2灯(SM3P) | AC85〜132V | NPN | DXF | |
| CR-50W-D(24)-2 | 2チャンネル | 100W(2CH合計) | CH1：2灯(SM3P) CH2：2灯(SM3P) | AC85〜264V | NPN | DXF | |
| CR-50W-D(24)-P24 | 2チャンネル | 100W(2CH合計) | CH1：2灯(SM3P) CH2：2灯(SM3P) | AC85〜132V | PNP | DXF | |
| CR-50W-D(24)-2-P24 | 2チャンネル | 100W(2CH合計) | CH1：2灯(SM3P) CH2：2灯(SM3P) | AC85〜264V | PNP | DXF | |
| CR-100W-D(24) | 2チャンネル | 200W(2CH合計) | CH1：1灯(EL3P)+2灯(SM3P) CH2：1灯(EL3P)+2灯(SM3P) | AC85〜132V | NPN | DXF | |
| CR-100W-D(24)-2 | 2チャンネル | 200W(2CH合計) | CH1：1灯(EL3P)+2灯(SM3P) CH2：1灯(EL3P)+2灯(SM3P) | AC85〜264V | NPN | DXF | |
| CR-100W-D(24)-P24 | 2チャンネル | 200W(2CH合計) | CH1：1灯(EL3P)+2灯(SM3P) CH2：1灯(EL3P)+2灯(SM3P) | AC85〜132V | PNP | DXF | |
| CR-100W-D(24)-2-P24 | 2チャンネル | 200W(2CH合計) | CH1：1灯(EL3P)+2灯(SM3P) CH2：1灯(EL3P)+2灯(SM3P) | AC85〜264V | PNP | DXF | |
| CRD-30S-D | 1チャンネル | 30W | 2灯(SM) | DC24V±10％ | NPN | DXF | |
| CRD-30S-D-P24 | 1チャンネル | 30W | 2灯(SM) | DC24V±10％ | PNP | DXF | |
| CRD-50S-D | 1チャンネル | 50W | 2灯(SM) | DC24V±10％ | NPN | DXF | |
| CRD-50S-D-P24 | 1チャンネル | 50W | 2灯(SM) | DC24V±10％ | PNP | DXF | |
| CRD-100S-D | 1チャンネル | 100W | 1灯(EL)＋2灯(SM) | DC24V±10％ | NPN | DXF | |
| CRD-100S-D-P24 | 1チャンネル | 100W | 1灯(EL)＋2灯(SM) | DC24V±10％ | PNP | DXF | |
| CRD-10W-D | 2チャンネル | 20W(2CH合計) | CH1：2灯(SM) CH2：2灯(SM) | DC24V±10％ | NPN | DXF | |
| CRD-10W-D-P24 | 2チャンネル | 20W(2CH合計) | CH1：2灯(SM) CH2：2灯(SM) | DC24V±10％ | PNP | DXF | |
| CRD-30W-D | 2チャンネル | 60W(2CH合計) | CH1：2灯(SM) CH2：2灯(SM) | DC24V±10％ | NPN | DXF | |
| CRD-30W-D-P24 | 2チャンネル | 60W(2CH合計) | CH1：2灯(SM) CH2：2灯(SM) | DC24V±10％ | PNP | DXF | |
| CRD-50W-D | 2チャンネル | 100W(2CH合計) | CH1：2灯(SM) CH2：2灯(SM) | DC24V±10％ | NPN | DXF | |
| CRD-50W-D-P24 | 2チャンネル | 100W(2CH合計) | CH1：2灯(SM) CH2：2灯(SM) | DC24V±10％ | PNP | DXF | |
| CRD-100W-D | 2チャンネル | 200W(2CH合計) | CH1：1灯(EL)＋2灯(SM) CH2：1灯(EL)＋2灯(SM) | DC24V±10％ | NPN | DXF | |
| CRD-100W-D-P24 | 2チャンネル | 200W(2CH合計) | CH1：1灯(EL)＋2灯(SM) CH2：1灯(EL)＋2灯(SM) | DC24V±10％ | PNP | DXF | |
| CRD-30S-D(24) | 1チャンネル | 30W | 2灯(SM3P) | DC24V±0.5V | NPN | DXF | |
| CRD-30S-D(24)-P24 | 1チャンネル | 30W | 2灯(SM3P) | DC24V±0.5V | PNP | DXF | |
| CRD-50S-D(24) | 1チャンネル | 50W | 2灯(SM3P) | DC24V±0.5V | NPN | DXF | |
| CRD-50S-D(24)-P24 | 1チャンネル | 50W | 2灯(SM3P) | DC24V±0.5V | PNP | DXF | |
| CRD-10W-D(24) | 2チャンネル | 20W(2CH合計) | CH1：2灯(SM3P) CH2：2灯(SM3P) | DC24V±0.5V | NPN | DXF | |
| CRD-10W-D(24)-P24 | 2チャンネル | 20W(2CH合計) | CH1：2灯(SM3P) CH2：2灯(SM3P) | DC24V±0.5V | PNP | DXF | |
| CRD-30W-D(24) | 2チャンネル | 60W(2CH合計) | CH1：2灯(SM3P) CH2：2灯(SM3P) | DC24V±0.5V | NPN | DXF | |
| CRD-30W-D(24)-P24 | 2チャンネル | 60W(2CH合計) | CH1：2灯(SM3P) CH2：2灯(SM3P) | DC24V±0.5V | PNP | DXF | |
| CRD-50W-D(24) | 2チャンネル | 100W(2CH合計) | CH1：2灯(SM3P) CH2：2灯(SM3P) | DC24V±0.5V | NPN | DXF | |
| CRD-50W-D(24)-P24 | 2チャンネル | 100W(2CH合計) | CH1：2灯(SM3P) CH2：2灯(SM3P) | DC24V±0.5V | PNP | DXF |
