CR-Aシリーズ/CRD-Aシリーズ
外部アナログ電圧信号調光型
製品詳細
DC 一定電圧で点灯させる直流点灯型です。
外部からのアナログ電圧によって0～100％の調光制御が可能で、光量の自動制御や発光光量の再現が必要な場合などに最適です。
調光用入力電圧範囲はDC0～5V。
アナログボリュームでの調光機能も搭載しています。
● 調光用アナログ電圧DC0〜5V間の入力で0〜100％間を調光可能
● 外部信号による発光のON/OFF制御が可能
● チャンネルごとに調光設定が可能
● 出力電圧 約6〜12V間可変可

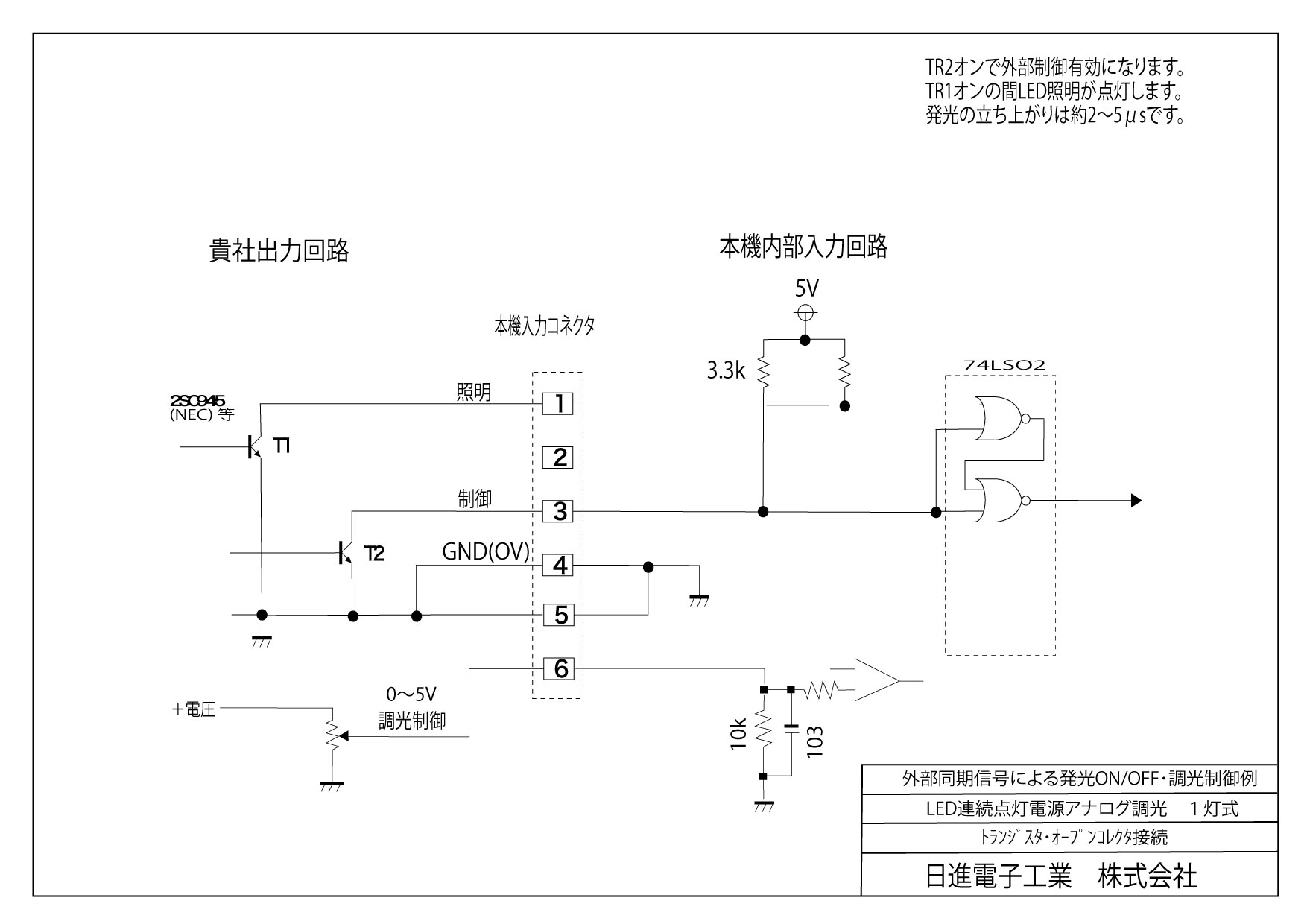

■1CH式点灯制御回路例(NPN)

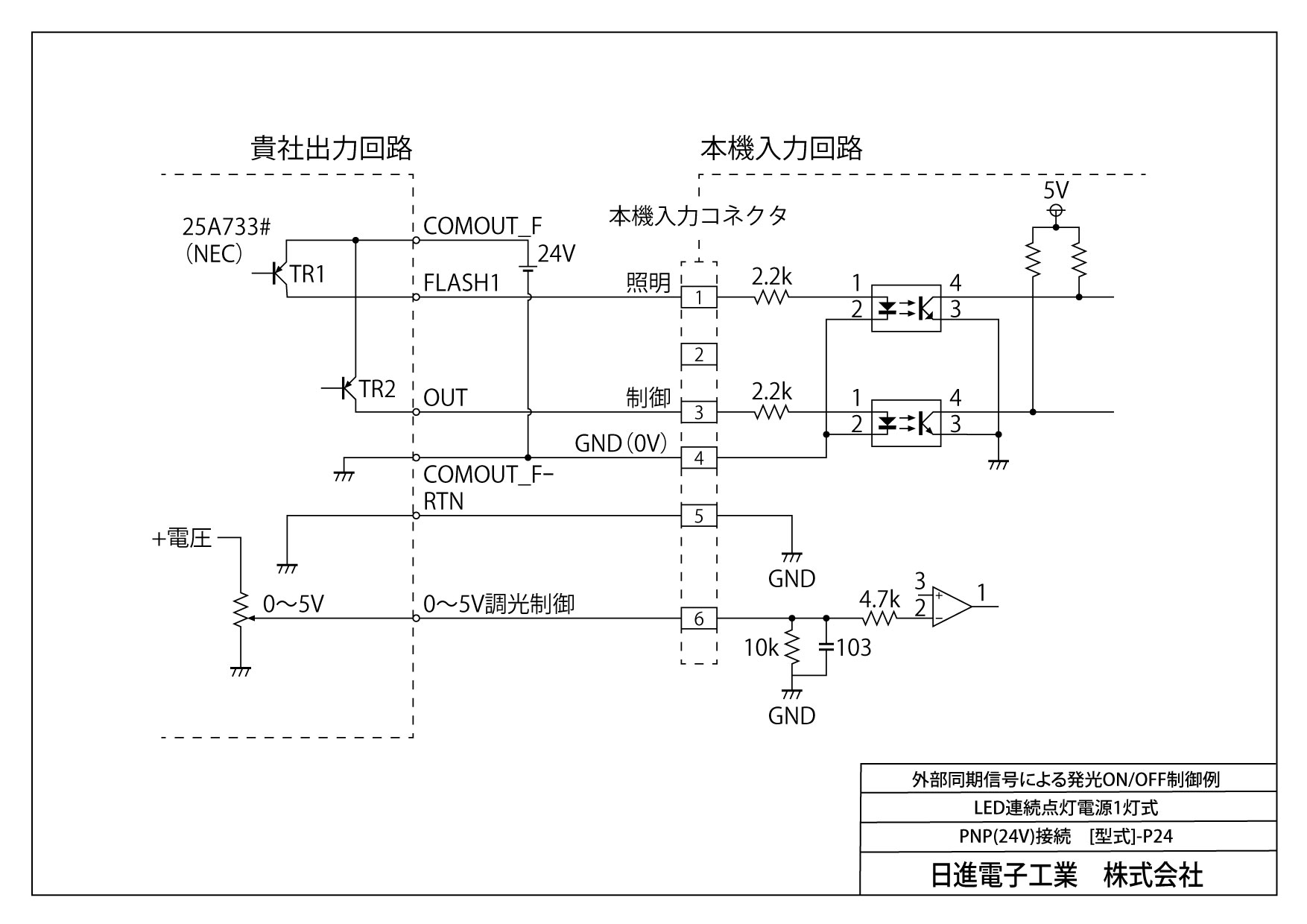

■1CH式点灯制御回路例(PNP)

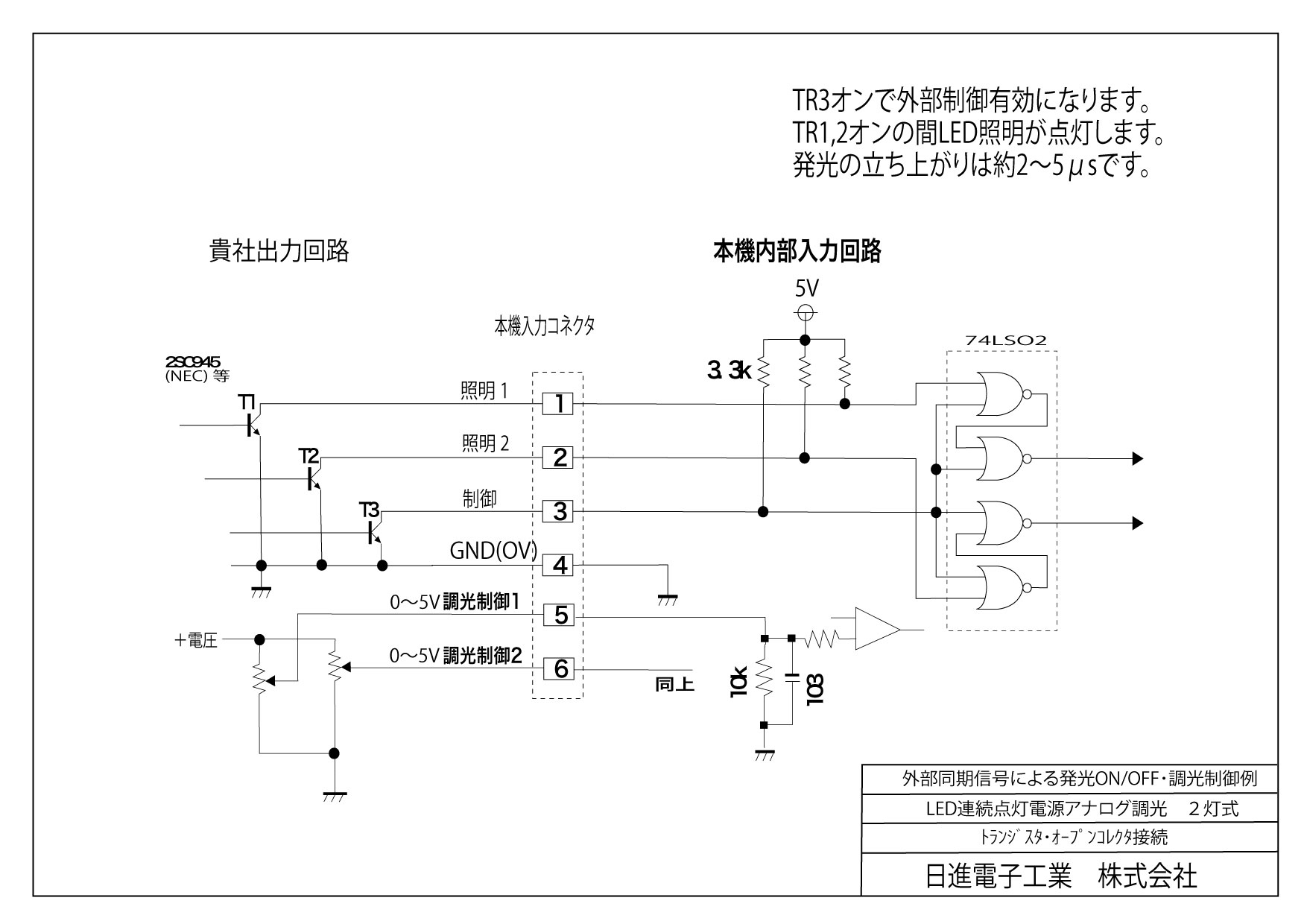

■2CH式点灯制御回路例(NPN)

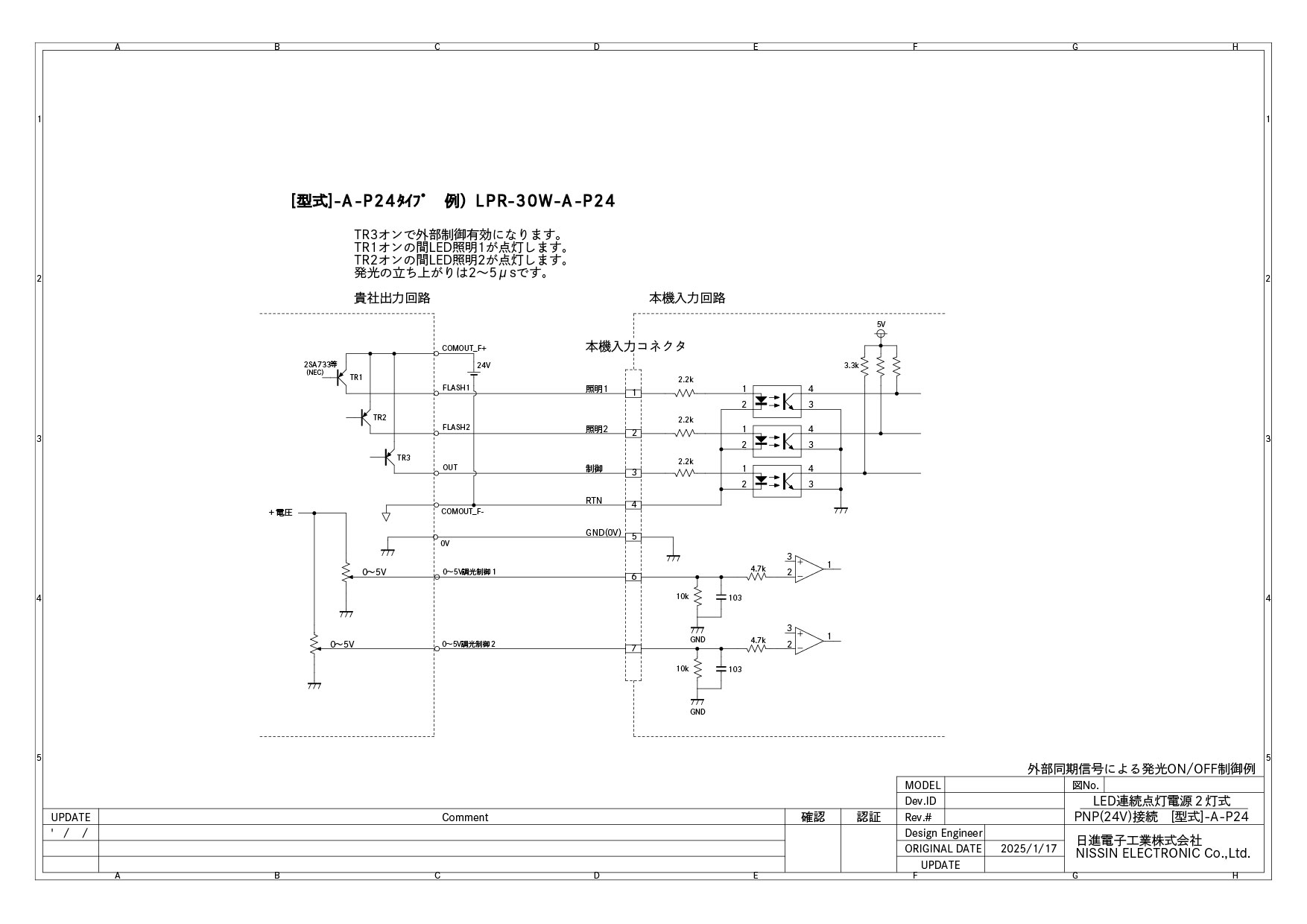

■2CH式点灯制御回路例(PNP)
- 直流電圧点灯
- DC電源調光
- 外部アナログ電圧信号調光
- アナログボリューム調光
- ON/OFF制御
- ラインカメラ用
- ハイスピードカメラ用
- 高速シャッター用
- NPN
- 1チャンネル
- 入力電源電圧〜132V
- 入力電源電圧〜200V帯
- PNP
- 2チャンネル
- 入力電源電圧DC24V
仕様
| 型式 | チャンネル数 | 最大出力電力 | コネクタ数 | 入力電源電圧(1次側) | NPN/PNP | DXF | |
|---|---|---|---|---|---|---|---|
| CR-30S-A | 1チャンネル | 30W | 2灯(SM) | AC85〜132V | NPN | DXF | |
| CR-30S-A-2 | 1チャンネル | 30W | 2灯(SM) | AC85〜264V | NPN | DXF | |
| CR-30S-A-P24 | 1チャンネル | 30W | 2灯(SM) | AC85〜132V | PNP | DXF | |
| CR-30S-A-2-P24 | 1チャンネル | 30W | 2灯(SM) | AC85〜264V | PNP | DXF | |
| CR-50S-A | 1チャンネル | 50W | 2灯(SM) | AC85〜132V | NPN | DXF | |
| CR-50S-A-2 | 1チャンネル | 50W | 2灯(SM) | AC85〜264V | NPN | DXF | |
| CR-50S-A-P24 | 1チャンネル | 50W | 2灯(SM) | AC85〜132V | PNP | DXF | |
| CR-50S-A-2-P24 | 1チャンネル | 50W | 2灯(SM) | AC85〜264V | PNP | DXF | |
| CR-100S-A | 1チャンネル | 100W | 1灯(EL)＋2灯(SM) | AC85〜132V | NPN | DXF | |
| CR-100S-A-2 | 1チャンネル | 100W | 1灯(EL)＋2灯(SM) | AC85〜264V | NPN | DXF | |
| CR-100S-A-P24 | 1チャンネル | 100W | 1灯(EL)＋2灯(SM) | AC85〜132V | PNP | DXF | |
| CR-100S-A-2-P24 | 1チャンネル | 100W | 1灯(EL)＋2灯(SM) | AC85〜264V | PNP | DXF | |
| CR-200S-A | 1チャンネル | 200W | 1灯(メタル)＋1灯(EL)＋2灯(SM) | AC85〜132V | NPN | DXF | |
| CR-200S-A-2 | 1チャンネル | 200W | 1灯(メタル)＋1灯(EL)＋2灯(SM) | AC85〜264V | NPN | DXF | |
| CR-200S-A-P24 | 1チャンネル | 200W | 1灯(メタル)＋1灯(EL)＋2灯(SM) | AC85〜132V | PNP | DXF | |
| CR-200S-A-2-P24 | 1チャンネル | 200W | 1灯(メタル)＋1灯(EL)＋2灯(SM) | AC85〜264V | PNP | DXF | |
| CR-300S-A | 1チャンネル | 300W | 1灯(メタルNJC)＋1灯(EL)＋2灯(SM) | AC85〜132V | NPN | DXF | |
| CR-300S-A-2 | 1チャンネル | 300W | 1灯(メタル)＋1灯(EL)＋2灯(SM) | AC85〜264V | NPN | DXF | |
| CR-300S-A-P24 | 1チャンネル | 300W | 1灯(メタル)＋1灯(EL)＋2灯(SM) | AC85〜132V | PNP | DXF | |
| CR-300S-A-2-P24 | 1チャンネル | 300W | 1灯(メタル)＋1灯(EL)＋2灯(SM) | AC85〜264V | PNP | DXF | |
| CR-10W-A | 2チャンネル | 20W(2CH合計) | CH1：2灯(SM) CH2：2灯(SM) | AC85〜132V | NPN | DXF | |
| CR-10W-A-2 | 2チャンネル | 20W(2CH合計) | CH1：2灯(SM) CH2：2灯(SM) | AC85〜264V | NPN | DXF | |
| CR-10W-A-P24 | 2チャンネル | 20W(2CH合計) | CH1：2灯(SM) CH2：2灯(SM) | AC85〜132V | PNP | DXF | |
| CR-10W-A-2-P24 | 2チャンネル | 20W(2CH合計) | CH1：2灯(SM) CH2：2灯(SM) | AC85〜264V | PNP | DXF | |
| CR-30W-A | 2チャンネル | 60W(2CH合計) | CH1：2灯(SM) CH2：2灯(SM) | AC85〜132V | NPN | DXF | |
| CR-30W-A-2 | 2チャンネル | 60W(2CH合計) | CH1：2灯(SM) CH2：2灯(SM) | AC85〜264V | NPN | DXF | |
| CR-30W-A-P24 | 2チャンネル | 60W(2CH合計) | CH1：2灯(SM) CH2：2灯(SM) | AC85〜132V | PNP | DXF | |
| CR-30W-A-2-P24 | 2チャンネル | 60W(2CH合計) | CH1：2灯(SM) CH2：2灯(SM) | AC85〜264V | PNP | DXF | |
| CR-50W-A | 2チャンネル | 100W(2CH合計) | CH1：2灯(SM) CH2：2灯(SM) | AC85〜132V | NPN | DXF | |
| CR-50W-A-2 | 2チャンネル | 100W(2CH合計) | CH1：2灯(SM) CH2：2灯(SM) | AC85〜264V | NPN | DXF | |
| CR-50W-A-P24 | 2チャンネル | 100W(2CH合計) | CH1：2灯(SM) CH2：2灯(SM) | AC85〜132V | PNP | DXF | |
| CR-50W-A-2-P24 | 2チャンネル | 100W(2CH合計) | CH1：2灯(SM) CH2：2灯(SM) | AC85〜264V | PNP | DXF | |
| CR-100W-A | 2チャンネル | 200W(2CH合計) | CH1：1灯(EL)＋2灯(SM) CH2：1灯(EL)＋2灯(SM) | AC85〜132V | NPN | DXF | |
| CR-100W-A-2 | 2チャンネル | 200W(2CH合計) | CH1：1灯(EL)＋2灯(SM) CH2：1灯(EL)＋2灯(SM) | AC85〜264V | NPN | DXF | |
| CR-100W-A-P24 | 2チャンネル | 200W(2CH合計) | CH1：1灯(EL)＋2灯(SM) CH2：1灯(EL)＋2灯(SM) | AC85〜132V | PNP | DXF | |
| CR-100W-A-2-P24 | 2チャンネル | 200W(2CH合計) | CH1：1灯(EL)＋2灯(SM) CH2：1灯(EL)＋2灯(SM) | AC85〜264V | PNP | DXF | |
| CR-150W-A | 2チャンネル | 300W(2CH合計) | CH1：1灯(メタル)＋1灯(EL)＋2灯(SM) CH2：1灯(メタル)＋1灯(EL)＋2灯(SM) | AC85〜132V | NPN | DXF | |
| CR-150W-A-2 | 2チャンネル | 300W(2CH合計) | CH1：1灯(メタル)＋1灯(EL)＋2灯(SM) CH2：1灯(メタル)＋1灯(EL)＋2灯(SM) | AC85〜264V | NPN | DXF | |
| CR-150W-A-P24 | 2チャンネル | 300W(2CH合計) | CH1：1灯(メタル)＋1灯(EL)＋2灯(SM) CH2：1灯(メタル)＋1灯(EL)＋2灯(SM) | AC85〜132V | PNP | DXF | |
| CR-150W-A-2-P24 | 2チャンネル | 300W(2CH合計) | CH1：1灯(メタル)＋1灯(EL)＋2灯(SM) CH2：1灯(メタル)＋1灯(EL)＋2灯(SM) | AC85〜264V | PNP | DXF | |
| CR-30S-A(24) | 1チャンネル | 30W | 2灯(SM3P) | AC85〜132V | NPN | DXF | |
| CR-30S-A(24)-2 | 1チャンネル | 30W | 2灯(SM3P) | AC85〜264V | NPN | DXF | |
| CR-30S-A(24)-P24 | 1チャンネル | 30W | 2灯(SM3P) | AC85〜132V | PNP | DXF | |
| CR-30S-A(24)-2-P24 | 1チャンネル | 30W | 2灯(SM3P) | AC85〜264V | PNP | DXF | |
| CR-50S-A(24) | 1チャンネル | 50W | 2灯(SM3P) | AC85〜132V | NPN | DXF | |
| CR-50S-A(24)-2 | 1チャンネル | 50W | 2灯(SM3P) | AC85〜264V | NPN | DXF | |
| CR-50S-A(24)-P24 | 1チャンネル | 50W | 2灯(SM3P) | AC85〜132V | PNP | DXF | |
| CR-50S-A(24)-2-P24 | 1チャンネル | 50W | 2灯(SM3P) | AC85〜264V | PNP | DXF | |
| CR-100S-A(24) | 1チャンネル | 100W | 1灯(EL3P)＋2灯(SM3P) | AC85〜132V | NPN | ||
| CR-100S-A(24)-2 | 1チャンネル | 100W | 1灯(EL3P)＋2灯(SM3P) | AC85〜264V | NPN | ||
| CR-100S-A(24)-P24 | 1チャンネル | 100W | 1灯(EL3P)＋2灯(SM3P) | AC85〜132V | PNP | ||
| CR-100S-A(24)-2-P24 | 1チャンネル | 100W | 1灯(EL3P)＋2灯(SM3P) | AC85〜264V | PNP | ||
| CR-200S-A(24) | 1チャンネル | 200W | 1灯(メタル)＋1灯(EL)＋2灯(SM) | AC85〜132V | NPN | ||
| CR-200S-A(24)-2 | 1チャンネル | 200W | 1灯(メタル)＋1灯(EL)＋2灯(SM) | AC85〜264V | NPN | ||
| CR-200S-A(24)-P24 | 1チャンネル | 200W | 1灯(メタル)＋1灯(EL)＋2灯(SM) | AC85〜264V | PNP | ||
| CR-200S-A(24)-2-P24 | 1チャンネル | 200W | 1灯(メタル)＋1灯(EL)＋2灯(SM) | AC85〜264V | PNP | ||
| CR-10W-A(24) | 2チャンネル | 20W(2CH合計) | CH1：2灯(SM3P) CH2：2灯(SM3P) | AC85〜132V | NPN | ||
| CR-10W-A(24)-2 | 2チャンネル | 20W(2CH合計) | CH1：2灯(SM3P) CH2：2灯(SM3P) | AC85〜264V | NPN | ||
| CR-10W-A(24)-P24 | 2チャンネル | 20W(2CH合計) | CH1：2灯(SM3P) CH2：2灯(SM3P) | AC85〜132V | PNP | ||
| CR-10W-A(24)-2-P24 | 2チャンネル | 20W(2CH合計) | CH1：2灯(SM3P) CH2：2灯(SM3P) | AC85〜264V | PNP | ||
| CR-30W-A(24) | 2チャンネル | 60W(2CH合計) | CH1：2灯(SM3P) CH2：2灯(SM3P) | AC85〜132V | NPN | ||
| CR-30W-A(24)-2 | 2チャンネル | 60W(2CH合計) | CH1：2灯(SM3P) CH2：2灯(SM3P) | AC85〜264V | NPN | ||
| CR-30W-A(24)-P24 | 2チャンネル | 60W(2CH合計) | CH1：2灯(SM3P) CH2：2灯(SM3P) | AC85〜132V | PNP | ||
| CR-30W-A(24)-2-P24 | 2チャンネル | 60W(2CH合計) | CH1：2灯(SM3P) CH2：2灯(SM3P) | AC85〜264V | PNP | ||
| CR-50W-A(24) | 2チャンネル | 100W(2CH合計) | CH1：2灯(SM3P) CH2：2灯(SM3P) | AC85〜132V | NPN | ||
| CR-50W-A(24)-2 | 2チャンネル | 100W(2CH合計) | CH1：2灯(SM3P) CH2：2灯(SM3P) | AC85〜264V | NPN | ||
| CR-50W-A(24)-P24 | 2チャンネル | 100W(2CH合計) | CH1：2灯(SM3P) CH2：2灯(SM3P) | AC85〜132V | PNP | ||
| CR-50W-A(24)-2-P24 | 2チャンネル | 100W(2CH合計) | CH1：2灯(SM3P) CH2：2灯(SM3P) | AC85〜264V | PNP | ||
| CR-100W-A(24) | 2チャンネル | 200W(2CH合計) | CH1：1灯(EL3P)＋2灯(SM3P) CH2：1灯(EL3P)＋2灯(SM3P) | AC85〜132V | NPN | ||
| CR-100W-A(24)-2 | 2チャンネル | 200W(2CH合計) | CH1：1灯(EL3P)＋2灯(SM3P) CH2：1灯(EL3P)＋2灯(SM3P) | AC85〜264V | NPN | ||
| CR-100W-A(24)-P24 | 2チャンネル | 200W(2CH合計) | CH1：1灯(EL3P)＋2灯(SM3P) CH2：1灯(EL3P)＋2灯(SM3P) | AC85〜132V | PNP | ||
| CR-100W-A(24)-2-P24 | 2チャンネル | 200W(2CH合計) | CH1：1灯(EL3P)＋2灯(SM3P) CH2：1灯(EL3P)＋2灯(SM3P) | AC85〜264V | PNP | ||
| CRD-30S-A | 1チャンネル | 30W | 2灯(SM) | DC24V±10％ | NPN | DXF | |
| CRD-30S-A-P24 | 1チャンネル | 30W | 2灯(SM) | DC24V±10％ | PNP | DXF | |
| CRD-50S-A | 1チャンネル | 50W | 2灯(SM) | DC24V±10％ | NPN | DXF | |
| CRD-50S-A-P24 | 1チャンネル | 50W | 2灯(SM) | DC24V±10％ | PNP | DXF | |
| CRD-100S-A | 1チャンネル | 100W | 1灯(EL)＋2灯(SM) | DC24V±10％ | NPN | DXF | |
| CRD-100S-A-P24 | 1チャンネル | 100W | 1灯(EL)＋2灯(SM) | DC24V±10％ | PNP | DXF | |
| CRD-10W-A | 2チャンネル | 20W(2CH合計) | CH1：2灯(SM) CH2：2灯(SM) | DC24V±10％ | NPN | DXF | |
| CRD-10W-A-P24 | 2チャンネル | 20W(2CH合計) | CH1：2灯(SM) CH2：2灯(SM) | DC24V±10％ | PNP | DXF | |
| CRD-30W-A | 2チャンネル | 60W(2CH合計) | CH1：2灯(SM) CH2：2灯(SM) | DC24V±10％ | NPN | DXF | |
| CRD-30W-A-P24 | 2チャンネル | 60W(2CH合計) | CH1：2灯(SM) CH2：2灯(SM) | DC24V±10％ | PNP | DXF | |
| CRD-50W-A | 2チャンネル | 100W(2CH合計) | CH1：2灯(SM) CH2：2灯(SM) | DC24V±10％ | NPN | DXF | |
| CRD-50W-A-P24 | 2チャンネル | 100W(2CH合計) | CH1：2灯(SM) CH2：2灯(SM) | DC24V±10％ | PNP | DXF | |
| CRD-100W-A | 2チャンネル | 200W(2CH合計) | CH1：1灯(EL)＋2灯(SM) CH2：1灯(EL)＋2灯(SM) | DC24V±10％ | NPN | DXF | |
| CRD-100W-A-P24 | 2チャンネル | 200W(2CH合計) | CH1：1灯(EL)＋2灯(SM) CH2：1灯(EL)＋2灯(SM) | DC24V±10％ | PNP | ||
| CRD-30S-A(24) | 1チャンネル | 30W | 2灯(SM3P) | DC24V±0.5V | NPN | DXF | |
| CRD-30S-A(24)-P24 | 1チャンネル | 30W | 2灯(SM3P) | DC24V±0.5V | PNP | DXF | |
| CRD-50S-A(24) | 1チャンネル | 50W | 2灯(SM3P) | DC24V±0.5V | NPN | ||
| CRD-50S-A(24)-P24 | 1チャンネル | 50W | 2灯(SM3P) | DC24V±0.5V | PNP | ||
| CRD-10W-A(24) | 2チャンネル | 20W(2CH合計) | CH1：2灯(SM3P) CH2：2灯(SM3P) | DC24V±0.5V | NPN | ||
| CRD-10W-A(24)-P24 | 2チャンネル | 20W(2CH合計) | CH1：2灯(SM3P) CH2：2灯(SM3P) | DC24V±0.5V | PNP | ||
| CRD-30W-A(24) | 2チャンネル | 60W(2CH合計) | CH1：2灯(SM3P) CH2：2灯(SM3P) | DC24V±0.5V | NPN | ||
| CRD-30W-A(24)-P24 | 2チャンネル | 60W(2CH合計) | CH1：2灯(SM3P) CH2：2灯(SM3P) | DC24V±0.5V | PNP | ||
| CRD-50W-A(24) | 2チャンネル | 100W(2CH合計) | CH1：2灯(SM3P) CH2：2灯(SM3P) | DC24V±0.5V | NPN | ||
| CRD-50W-A(24)-P24 | 2チャンネル | 100W(2CH合計) | CH1：2灯(SM3P) CH2：2灯(SM3P) | DC24V±0.5V | PNP |
