日進電子工業株式会社

CRシリーズ/CRDシリーズ

アナログボリューム調光型

製品詳細

DC一定電圧でLED照明を点灯させる直流点灯型電源装置です。
ボリューム調整で0～100％の光量設定が可能です。
ラインカメラや高速シャッターでの撮像時も安定した画像が得られます。

● 直流電圧での連続点灯型電源部
● 一次側の電圧変動や接続照明の大小にかかわらずDC一定電圧で照明を発光
● 出力電圧はDC6〜12V間で可変
● ボリューム調整で0〜100％間の調光可変可
● チャンネルごとの調光設定が可能
● 外部信号による点灯ON/OFF制御が可能
● 安定発光を実現する新開発回路を搭載

　

■1CH式点灯制御回路(NPN)　

※CR-100Sを除く

■1CH式点灯制御回路例(PNP)

※CR-100Sを除く

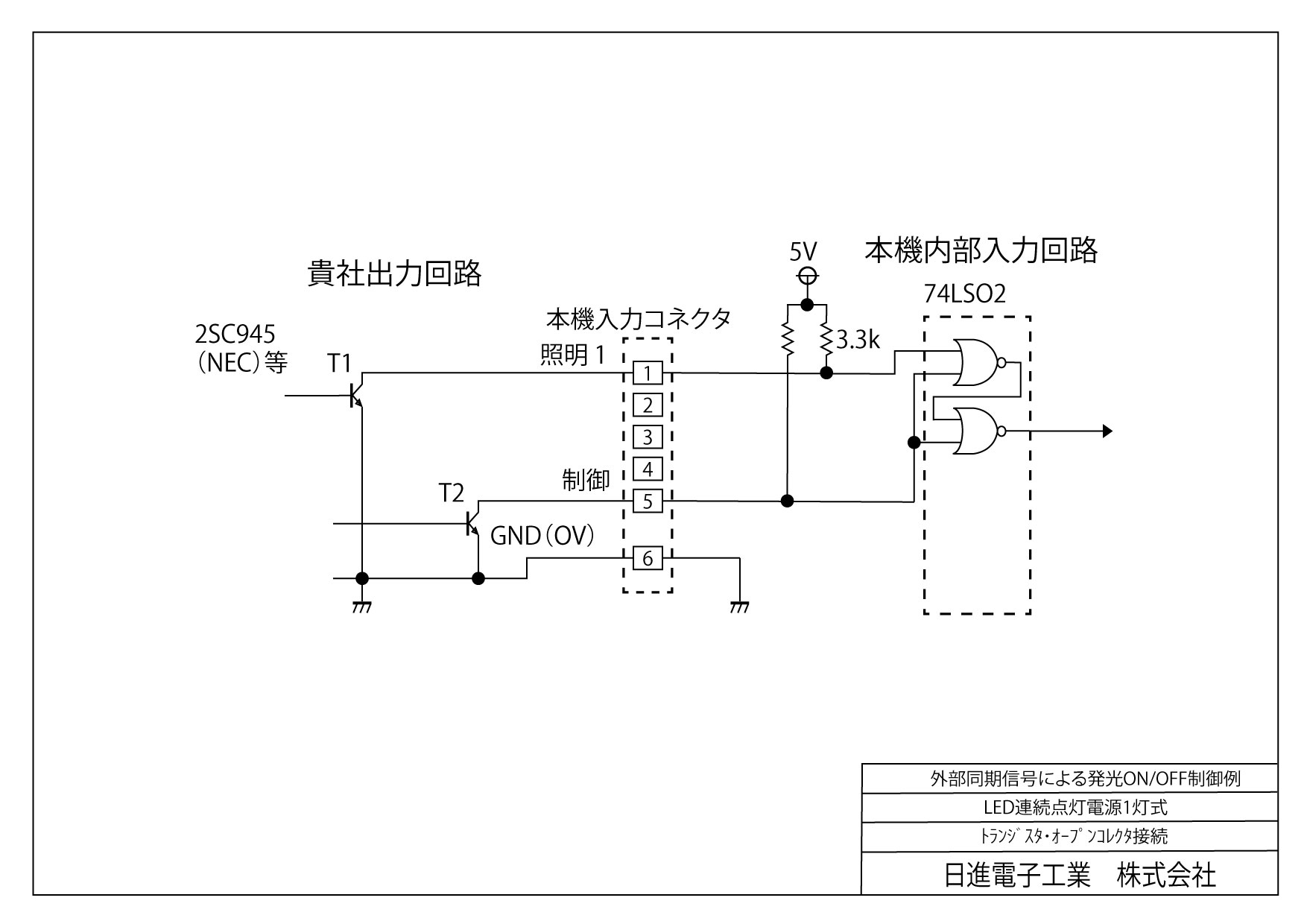

■CR-100S 点灯制御回路例(NPN)

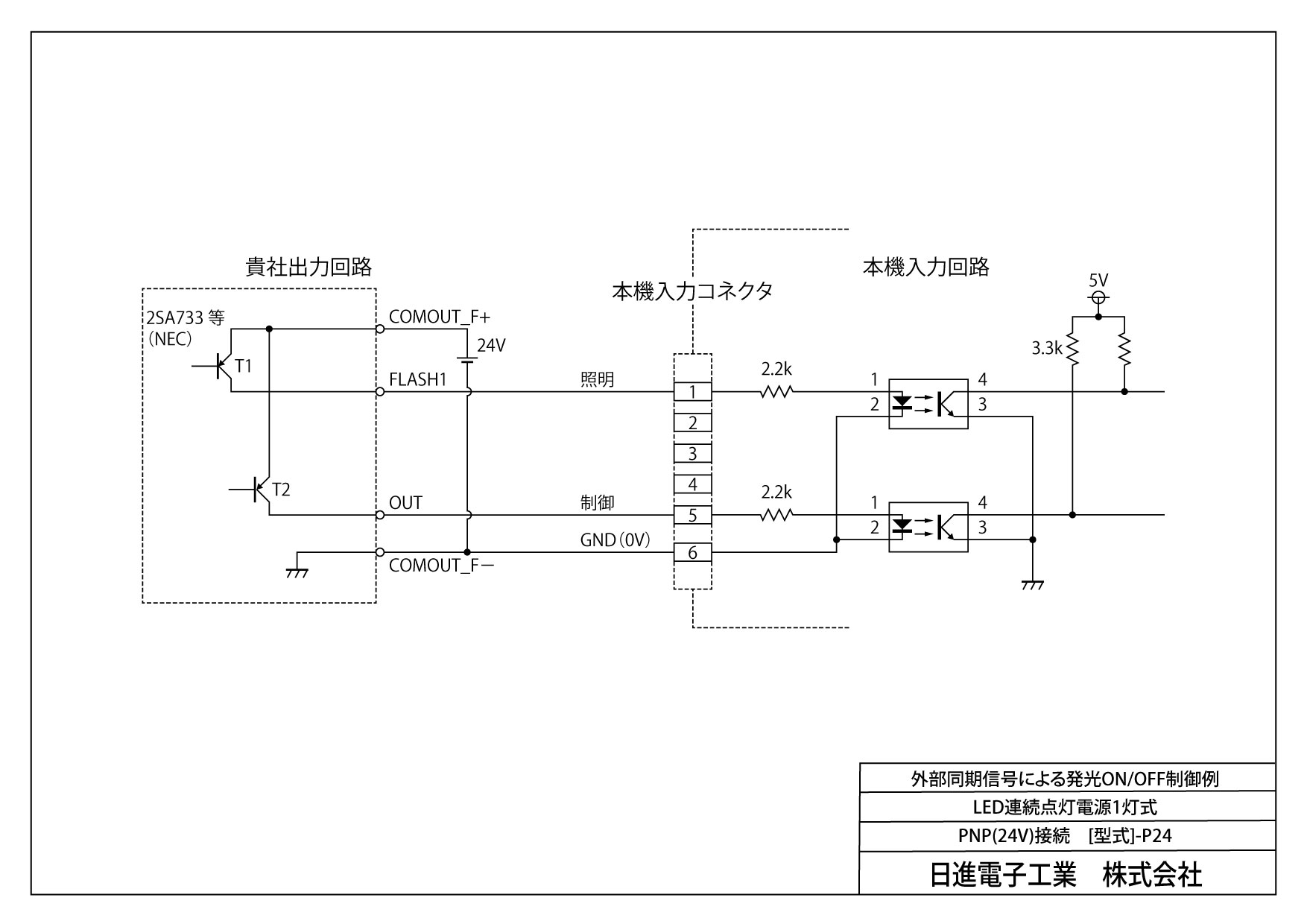

■CR-100S 点灯制御回路例(PNP)

■2CH式点灯制御回路例(NPN)　

※CR-100Wを除く

■2CH式点灯制御回路例(PNP)　

※CR-100Wを除く

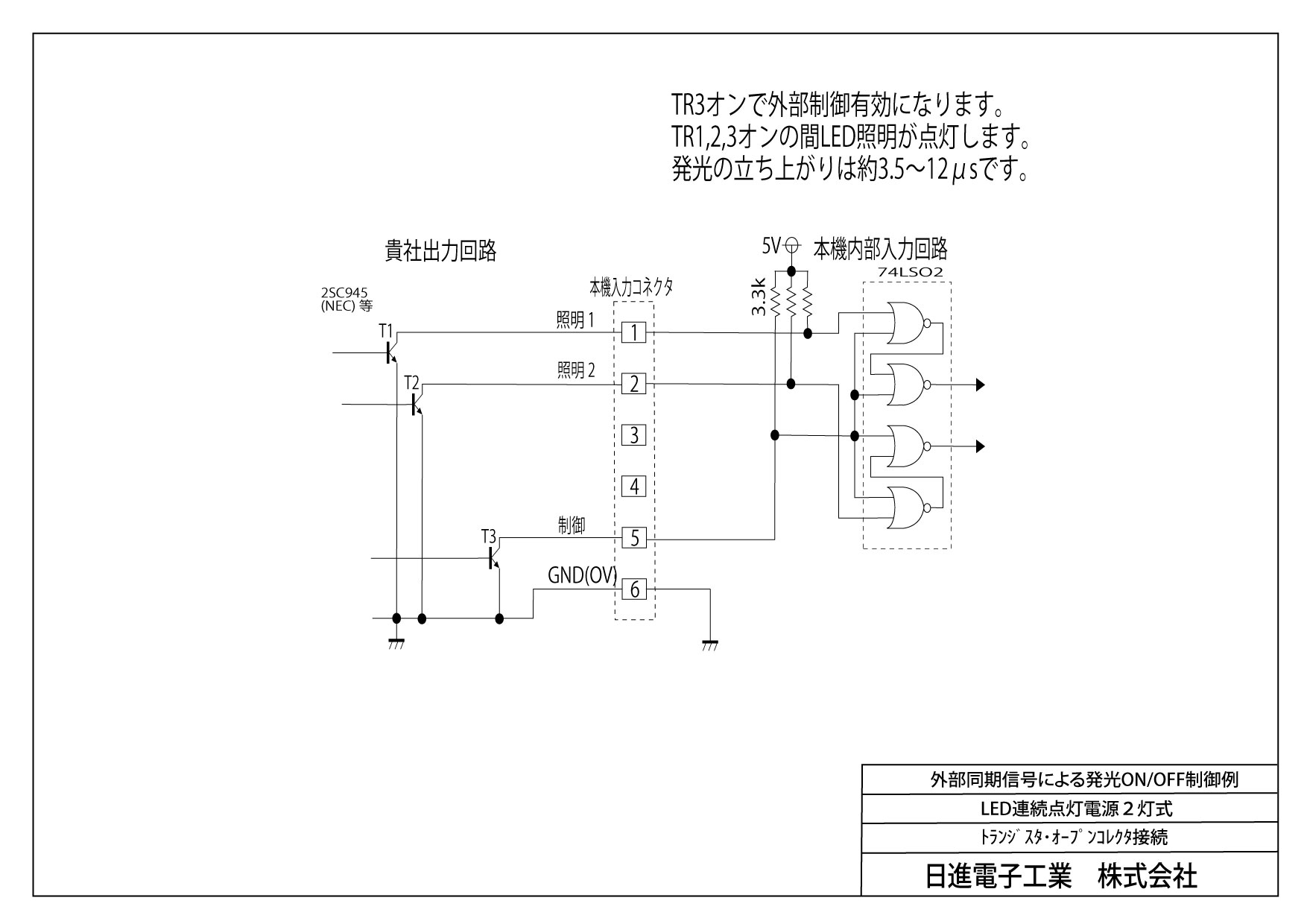

■CR-100W 点灯制御回路例(NPN)

■CR-100W 点灯制御回路例(PNP)

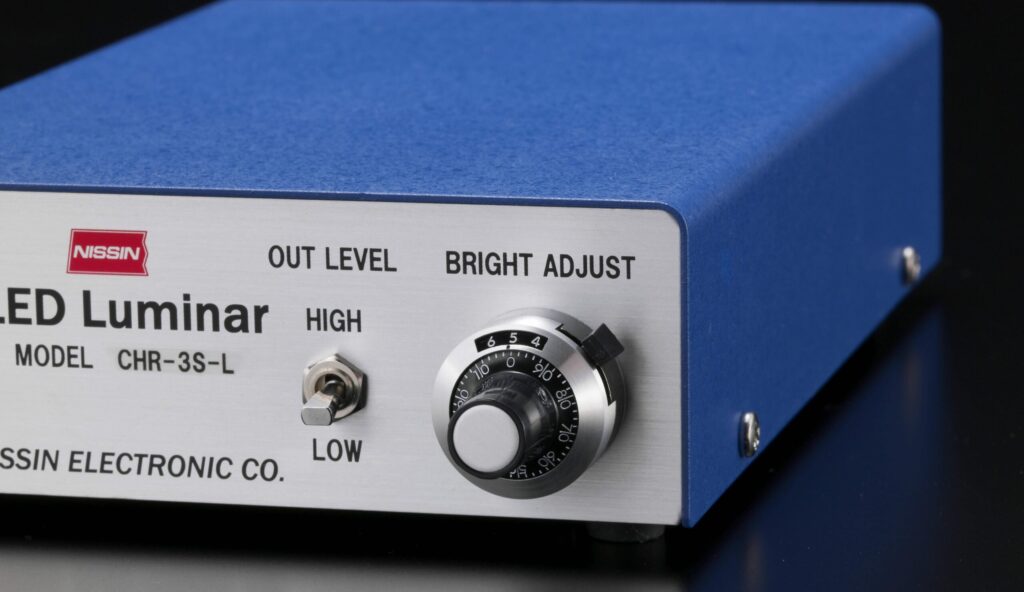

目盛付きロック式アナログ調光ボリューム

10回転ポテンショボリュームを使用した電源も用意しました。型式の最後に「-L」がついています。500分割の目盛りがあるので設定値を正確に把握することができ、ロック機構が付いているのでボリュームをしっかり固定できます。細かい設定が可能ですので、小さい光量のときも安定して発光します。

  • 直流電圧点灯
  • DC電源調光
  • アナログボリューム調光
  • ON/OFF制御
  • ラインカメラ用
  • ハイスピードカメラ用
  • 高速シャッター用
  • NPN
  • 1チャンネル
  • 入力電源電圧〜132V
  • 入力電源電圧〜200V帯
  • PNP
  • 2チャンネル
  • 3チャンネル
  • 目盛付ロック式アナログ調光ボリューム
  • 出力電圧DC24V
  • 入力電源電圧DC24V

仕様

型式チャンネル数最大出力電力コネクタ数入力電源電圧(1次側)NPN/PNPPDFDXF
CR-30S1チャンネル30W2灯(SM)AC85〜132VNPNPDFDXF
CR-30S-21チャンネル30W2灯(SM)AC85～264VNPNPDFDXF
CR-30S-P241チャンネル30W2灯(SM)AC85〜132VPNPPDFDXF
CR-30S-2-P241チャンネル30W2灯(SM)AC85～264VPNPPDFDXF
CR-50S1チャンネル50W2灯(SM)AC85〜132VNPNPDFDXF
CR-50S-21チャンネル50W2灯(SM)AC85～264VNPNPDFDXF
CR-50S-P241チャンネル50W2灯(SM)AC85〜132VPNPPDFDXF
CR-50S-2-P241チャンネル50W2灯(SM)AC85～264VPNPPDFDXF
CR-100S1チャンネル100W1灯(EL)＋2灯(SM)AC85〜132VNPNPDFDXF
CR-100S-21チャンネル100W1灯(EL)＋2灯(SM)AC85～264VNPNPDFDXF
CR-100S-P241チャンネル100W1灯(EL)＋2灯(SM)AC85〜132VPNPPDFDXF
CR-100S-2-P241チャンネル100W1灯(EL)＋2灯(SM)AC85～264VPNPPDFDXF
CR-200S1チャンネル200W1灯(メタル)＋2灯(EL)＋2灯(SM)AC85〜132VNPNPDFDXF
CR-200S-21チャンネル200W1灯(メタル)＋2灯(EL)＋2灯(SM)AC85～264VNPNPDFDXF
CR-200S-P241チャンネル200W1灯(メタル)＋2灯(EL)＋2灯(SM)AC85〜132VPNPPDFDXF
CR-200S-2-P241チャンネル200W1灯(メタル)＋2灯(EL)＋2灯(SM)AC85～264VPNPPDFDXF
CR-300S1チャンネル300W1灯(メタル)＋2灯(EL)＋2灯(SM)AC85〜132VNPNPDFDXF
CR-300S-21チャンネル300W1灯(メタル)＋2灯(EL)＋2灯(SM)AC85～264VNPNPDFDXF
CR-300S-P241チャンネル300W1灯(メタル)＋2灯(EL)＋2灯(SM)AC85〜132VPNPPDFDXF
CR-300S-2-P241チャンネル300W1灯(メタル)＋2灯(EL)＋2灯(SM)AC85～264VAPNPPDFDXF
CR-400S1チャンネル400W2灯(メタル)＋2灯(EL)＋2灯(SM)AC85〜132VNPN
CR-400S-21チャンネル400W2灯(メタル)＋2灯(EL)＋2灯(SM)AC85〜264VNPN
CR-400S-P241チャンネル400W2灯(メタル)＋2灯(EL)＋2灯(SM)AC85〜132VPNP
CR-400S-2-P241チャンネル400W2灯(メタル)＋2灯(EL)＋2灯(SM)AC85〜264VPNP
CR-10W2チャンネル20W(2CH合計)CH1：2灯(SM)
CH2：2灯(SM)		AC85〜132VNPNPDFDXF
CR-10W-22チャンネル20W(2CH合計)CH1：2灯(SM)
CH2：2灯(SM)		AC85～264VNPNPDFDXF
CR-10W-P242チャンネル20W(2CH合計)CH1：2灯（SM）
CH2：2灯（SM）		AC85〜132VPNPPDFDXF
CR-10W-2-P242チャンネル20W(2CH合計)CH1：2灯(SM)
CH2：2灯(SM)		AC85～264VPNPPDFDXF
CR-30W2チャンネル60W(2CH合計)CH1：2灯(SM)
CH2：2灯(SM)		AC85〜132VNPNPDFDXF
CR-30W-22チャンネル60W(2CH合計)CH1：2灯(SM)
CH2：2灯(SM)		AC85～264VNPNPDFDXF
CR-30W-P242チャンネル60W(2CH合計)CH1：2灯(SM)
CH2：2灯(SM)		AC85〜132VPNPPDFDXF
CR-30W-2-P242チャンネル60W(2CH合計)CH1：2灯(SM)
CH2：2灯(SM)		AC85～264VPNPPDFDXF
CR-50W2チャンネル100W(2CH合計)CH1：2灯(SM)
CH2：2灯(SM)		AC85〜132VNPNPDFDXF
CR-50W-22チャンネル100W(2CH合計)CH1：2灯(SM)
CH2：2灯(SM)		AC85～264VNPNPDFDXF
CR-50W-P242チャンネル100W(2CH合計)CH1：2灯(SM)
CH2：2灯(SM)		AC85〜132VPNPPDFDXF
CR-50W-2-P242チャンネル100W(2CH合計)CH1：2灯(SM)
CH2：2灯(SM)		AC85～264VPNPPDFDXF
CR-100W2チャンネル200W(2CH合計)CH1：1灯(EL)＋2灯(SM)
CH2：1灯(EL)＋2灯(SM)		AC85〜132VNPNPDFDXF
CR-100W-22チャンネル200W(2CH合計)CH1：1灯(EL)＋2灯(SM)
CH2：1灯(EL)＋2灯(SM)		AC85～264VNPNPDFDXF
CR-100W-P242チャンネル200W(2CH合計)CH1：1灯(EL)＋2灯(SM)
CH2：1灯(EL)＋2灯(SM)		AC85〜132VPNPPDFDXF
CR-100W-2-P242チャンネル200W(2CH合計)CH1：1灯(EL)＋2灯(SM)
CH2：1灯(EL)＋2灯(SM)		AC85～264VPNPPDFDXF
CR-150W2チャンネル300W(2CH合計)CH1：1灯(メタル)＋1灯(EL)＋2灯(SM)
CH2：1灯(メタル)＋1灯(EL)＋2灯(SM)		AC85〜132VNPNPDFDXF
CR-150W-22チャンネル300W(2CH合計)CH1：1灯(メタル)＋1灯(EL)＋2灯(SM)
CH2：1灯(メタル)＋1灯(EL)＋2灯(SM)		AC85～264VNPNPDFDXF
CR-150W-P242チャンネル300W(2CH合計)CH1：1灯(メタルNJC)＋1灯(EL)＋2灯(SM)
CH2：1灯(メタルNJC)＋1灯(EL)＋2灯(SM)		AC85〜132VPNPPDFDXF
CR-150W-2-P242チャンネル300W(2CH合計)CH1：1灯(メタル)＋1灯(EL)＋2灯(SM)
CH2：1灯(メタル)＋1灯(EL)＋2灯(SM)		AC85～264VPNPPDFDXF
CR-30T3チャンネル90W(3CH合計)CH1：2灯(SM)
CH2：2灯(SM)
CH3：2灯(SM)		AC85〜132VNPNPDFDXF
CR-30T-23チャンネル90W(3CH合計)CH1：2灯(SM)
CH2：2灯(SM)
CH3：2灯(SM)		AC85〜264VNPNPDFDXF
CR-30T-P243チャンネル90W(3CH合計)CH1：2灯(SM)
CH2：2灯(SM)
CH3：2灯(SM)		AC85〜132VPNPPDFDXF
CR-30T-L3チャンネル90W(3CH合計)CH1：2灯(SM)
CH2：2灯(SM)
CH3：2灯(SM)		AC85〜132VNPNPDFDXF
CR-30T-L-P243チャンネル90W(3CH合計)CH1：2灯(SM)
CH2：2灯(SM)
CH3：2灯(SM)		AC85〜132VPNPPDFDXF
CR-30T-P24-23チャンネル90W(3CH合計)CH1：2灯(SM)
CH2：2灯(SM)
CH3：2灯(SM)		AC85〜264VPNPPDFDXF
CR-50T3チャンネル150W(3CH合計)CH1：2灯(SM)
CH2：2灯(SM)
CH3：2灯（SM）		AC85〜132VNPNPDFDXF
CR-50T-23チャンネル150W(3CH合計)CH1：2灯(SM)
CH2：2灯(SM)
CH3：2灯（SM）		AC85〜264VNPNPDFDXF
CR-50T-P243チャンネル150W(3CH合計)CH1：2灯(SM)
CH2：2灯(SM)
CH3：2灯(SM)		AC85〜132VPNPPDFDXF
CR-50T-L3チャンネル150W(3CH合計)CH1：2灯(SM)
CH2：2灯(SM)
CH3：2灯（SM）		AC85〜132VNPNPDFDXF
CR-50T-P24-L3チャンネル150W(3CH合計)CH1：2灯(SM)
CH2：2灯(SM)
CH3：2灯(SM)		AC85〜132VPNPPDFDXF
CR-30S-L1チャンネル30W2灯(SM)AC85～132VNPN
CR-30S-L-21チャンネル30W2灯(SM)AC85～264VNPN
CR-30S-L-P241チャンネル30W2灯(SM)AC85〜132VPNP
CR-30S-L-2-P241チャンネル30W2灯(SM)AC85～264VPNP
CR-50S-L1チャンネル50W2灯(SM)AC85〜132VNPN
CR-50S-L-21チャンネル50W2灯(SM)AC85～264VNPN
CR-50S-L-P241チャンネル50W2灯(SM)AC85〜132VPNP
CR-50S-L-2-P241チャンネル50W2灯(SM)AC85～264VPNP
CR-100S-L1チャンネル100W1灯(EL)＋2灯(SM)AC85〜132VNPN
CR-100S-L-21チャンネル100W1灯(EL)＋2灯(SM)AC85～264VNPN
CR-100S-L-P241チャンネル100W1灯(EL)＋2灯(SM)AC85〜132VPNP
CR-100S-L-2-P241チャンネル100W1灯(EL)＋2灯(SM)AC85～264VPNP
CR-200S-L1チャンネル200W1灯(メタル)＋2灯(EL)＋2灯(SM)AC85〜132VNPNPDFDXF
CR-200S-L-21チャンネル200W1灯(メタル)＋2灯(EL)＋2灯(SM)AC85～264VNPNPDFDXF
CR-200S-L-P241チャンネル200W1灯(メタル)＋2灯(EL)＋2灯(SM)AC85〜132VPNP
CR-200S-L-2-P241チャンネル200W1灯(メタル)＋2灯(EL)＋2灯(SM)AC85～264VPNP
CR-300S-L1チャンネル300W1灯(メタル)＋2灯(EL)＋2灯(SM)AC85〜132VNPN
CR-300S-L-21チャンネル300W1灯(メタル)＋2灯(EL)＋2灯(SM)AC85～264VNPN
CR-300S-L-P241チャンネル300W1灯(メタル)＋2灯(EL)＋2灯(SM)AC85〜132VPNP
CR-300S-L-2-P241チャンネル300W1灯(メタル)＋2灯(EL)＋2灯(SM)AC85～264VPNP
CR-400S-L1チャンネル400W2灯(メタル)＋2灯(EL)＋2灯(SM)AC85〜264VNPN
CR-400S-L-21チャンネル400W2灯(メタル)＋2灯(EL)＋2灯(SM)AC85〜264VNPN
CR-400S-L-P241チャンネル400W2灯(メタル)＋2灯(EL)＋2灯(SM)AC85〜132VPNP
CR-400S-L-2-P241チャンネル400W2灯(メタル)＋2灯(EL)＋2灯(SM)AC85〜264VPNP
CR-10W-L2チャンネル20W(2CH合計)CH1：2灯(SM)
CH2：2灯(SM)		AC85〜132VNPN
CR-10W-L-22チャンネル20W(2CH合計)CH1：2灯(SM)
CH2：2灯(SM)		AC85～264VNPN
CR-10W-L-P242チャンネル20W(2CH合計)CH1：2灯(SM)
CH2：2灯(SM)		AC85〜132VPNP
CR-10W-L-2-P242チャンネル20W(2CH合計)CH1：2灯(SM)
CH2：2灯(SM)		AC85～264VPNP
CR-30W-L2チャンネル60W(2CH合計)CH1：2灯(SM)
CH2：2灯(SM)		AC85〜132VNPN
CR-30W-L-22チャンネル60W(2CH合計)CH1：2灯(SM)
CH2：2灯(SM)		AC85～264VNPN
CR-30W-L-P242チャンネル60W(2CH合計)CH1：2灯(SM)
CH2：2灯(SM)		AC85〜132VPNP
CR-30W-L-2-P242チャンネル60W(2CH合計)CH1：2灯(SM)
CH2：2灯(SM)		AC85～264VPNP
CR-50W-L2チャンネル100W(2CH合計)CH1：2灯(SM)
CH2：2灯(SM)		AC85〜132VNPN
CR-50W-L-22チャンネル100W(2CH合計)CH1：2灯(SM)
CH2：2灯(SM)		AC85～264VNPN
CR-50W-L-P242チャンネル100W(2CH合計)CH1：2灯(SM)
CH2：2灯(SM)		AC85〜132VPNP
CR-50W-L-2-P242チャンネル100W(2CH合計)CH1：2灯(SM)
CH2：2灯(SM)		AC85～264VPNP
CR-100W-L2チャンネル200W(2CH合計)CH1：1灯(EL)＋2灯(SM)
CH2：1灯(EL)＋2灯(SM)		AC85〜132VNPNPDFDXF
CR-100W-L-22チャンネル200W(2CH合計)CH1：1灯(EL)＋2灯(SM)
CH2：1灯(EL)＋2灯(SM)		AC85～264VNPNPDFDXF
CR-100W-L-P242チャンネル200W(2CH合計)CH1：1灯(EL)＋2灯(SM)
CH2：1灯(EL)＋2灯(SM)		AC85〜132VPNP
CR-100W-L-2-P242チャンネル200W(2CH合計)CH1：1灯(EL)＋2灯(SM)
CH2：1灯(EL)＋2灯(SM)		AC85～264VPNP
CR-150W-L2チャンネル300W(2CH合計)CH1：1灯(メタル)＋1灯(EL)＋2灯(SM)
CH2：1灯(メタル)＋1灯(EL)＋2灯(SM)		AC85〜132VNPN
CR-150W-L-22チャンネル300W(2CH合計)CH1：1灯(メタル)＋1灯(EL)＋2灯(SM)
CH2：1灯(メタル)＋1灯(EL)＋2灯(SM)		AC85～264VNPN
CR-150W-L-P242チャンネル300W(2CH合計)CH1：1灯(メタル)＋1灯(EL)＋2灯(SM)
CH2：1灯(メタル)＋1灯(EL)＋2灯(SM)		AC85〜132VPNP
CR-150W-L-2-P242チャンネル300W(2CH合計)CH1：1灯(メタル)＋1灯(EL)＋2灯(SM)
CH2：1灯(メタル)＋1灯(EL)＋2灯(SM)		AC85～264VPNP
CR-30S(24)1チャンネル30W2灯(SM3P)AC85〜132VNPNPDFDXF
CR-30S(24)-21チャンネル30W2灯(SM3P)AC85～264VNPNPDFDXF
CR-30S(24)-P241チャンネル30W2灯(SM3P)AC85〜132VPNPPDFDXF
CR-30S(24)-2-P241チャンネル30W2灯(SM3P)AC85～264VPNPPDFDXF
CR-50S(24)1チャンネル50W2灯(SM3P)AC85〜132VNPNPDFDXF
CR-50S(24)-21チャンネル50W2灯（SM3P）AC85～264VNPNPDFDXF
CR-50S(24)-P241チャンネル50W2灯(SM3P)AC85〜132VPNPPDFDXF
CR-50S(24)-2-P241チャンネル50W2灯(SM3P)AC85～264VPNPPDFDXF
CR-100S(24)1チャンネル100W1灯(EL3P)＋2灯(SM3P)AC85〜132VNPNPDFDXF
CR-100S(24)-21チャンネル100W1灯(EL3P)＋2灯(SM3P)AC85～264VNPNPDFDXF
CR-100S(24)-P241チャンネル100W1灯(EL3P)＋2灯(SM3P)AC85〜132VPNPPDFDXF
CR-100S(24)-2-P241チャンネル100W1灯(EL3P)＋2灯(SM3P)AC85～264VPNPPDFDXF
CR-200S(24)1チャンネル200W1灯(メタル)＋2灯(EL3P)＋2灯(SM3P)AC85〜132VNPNPDFDXF
CR-200S(24)-21チャンネル200W1灯(メタル)＋2灯(EL3P)＋2灯(SM3P)AC85～264VNPNPDFDXF
CR-200S(24)-P241チャンネル200W1灯(メタル)＋2灯(EL3P)＋2灯(SM3P)AC85〜132VPNPPDFDXF
CR-200S(24)-2-P241チャンネル200W1灯(メタル)＋2灯(EL3P)＋2灯(SM3P)AC85～264VPNPPDFDXF
CR-300S(24)1チャンネル300W1灯(メタル)＋2灯(EL3P)＋2灯(SM3P)AC85〜132VNPNPDFDXF
CR-300S(24)-21チャンネル300W1灯(メタル)＋2灯(EL3P)＋2灯(SM3P)AC85～264VNPNPDFDXF
CR-300S(24)-P241チャンネル300W1灯(メタル)＋2灯(EL3P)＋2灯(SM3P)AC85〜132VPNPPDFDXF
CR-300S(24)-2-P241チャンネル300W1灯(メタル)＋2灯(EL3P)＋2灯(SM3P)AC85～264VPNPPDFDXF
CR-400S(24)1チャンネル400W2灯(メタル)＋2灯(EL)＋2灯(SM)AC85〜132VNPNPDFDXF
CR-400S(24)-21チャンネル400W2灯(メタル)＋2灯(EL)＋2灯(SM)AC85～264VNPNPDFDXF
CR-400S(24)-P241チャンネル400W2灯(メタル)＋2灯(EL)＋2灯(SM)AC85〜132VPNPPDFDXF
CR-400S(24)-2-P241チャンネル400W2灯(メタル)＋2灯(EL)＋2灯(SM)AC85～264VPNPPDFDXF
CR-10W(24)2チャンネル20W(2CH合計)CH1：2灯(SM3P)
CH2：2灯(SM3P)		AC85〜132VNPNPDFDXF
CR-10W(24)-22チャンネル20W(2CH合計)CH1：2灯(SM3P)
CH2：2灯(SM3P)		AC85～264VNPNPDFDXF
CR-10W(24)-P242チャンネル20W(2CH合計)CH1：2灯(SM3P)
CH2：2灯(SM3P)		AC85〜132VPNPPDFDXF
CR-10W(24)-2-P242チャンネル20W(2CH合計)CH1：2灯(SM3P)
CH2：2灯(SM3P)		AC85～264VPNPPDFDXF
CR-30W(24)2チャンネル60W(2CH合計)CH1：2灯(SM3P)
CH2：2灯(SM3P)		AC85〜132VNPNPDFDXF
CR-30W(24)-22チャンネル60W(2CH合計)CH1：2灯(SM3P)
CH2：2灯(SM3P)		AC85～264VNPNPDFDXF
CR-30W(24)-P242チャンネル60W(2CH合計)CH1：2灯(SM3P)
CH2：2灯(SM3P)		AC85〜132VPNPPDFDXF
CR-30W(24)-2-P242チャンネル60W(2CH合計)CH1：2灯(SM3P)
CH2：2灯(SM3P)		AC85～264VPNPPDFDXF
CR-50W(24)2チャンネル100W(2CH合計)CH1：2灯(SM3P)
CH2：2灯(SM3P)		AC85〜132VNPNPDFDXF
CR-50W(24)-22チャンネル100W(2CH合計)CH1：2灯(SM3P)
CH2：2灯(SM3P)		AC85～264VNPNPDFDXF
CR-50W(24)-P242チャンネル100W(2CH合計)CH1：2灯(SM3P)
CH2：2灯(SM3P)		AC85〜132VPNPPDFDXF
CR-50W(24)-2-P242チャンネル100W(2CH合計)CH1：2灯(SM3P)
CH2：2灯(SM3P)		AC85～264VPNPPDFDXF
CR-100W(24)2チャンネル200W(2CH合計)CH1：1灯(EL3P)＋2灯(SM3P)
CH2：1灯(EL3P)＋2灯(SM3P)		AC85〜132VNPNPDFDXF
CR-100W(24)-22チャンネル200W(2CH合計)CH1：1灯(EL3P)＋2灯(SM3P)
CH2：1灯(EL3P)＋2灯(SM3P)		AC85～264VNPNPDFDXF
CR-100W(24)-P242チャンネル200W(2CH合計)CH1：1灯(EL3P)＋2灯(SM3P)
CH2：1灯(EL3P)＋2灯(SM3P)		AC85〜132VPNPPDFDXF
CR-100W(24)-2-P242チャンネル200W(2CH合計)CH1：1灯(EL3P)＋2灯(SM3P)
CH2：1灯(EL3P)＋2灯(SM3P)		AC85～264VPNPPDFDXF
CR-150W(24)2チャンネル300W(2CH合計)CH1：1灯(メタル)＋1灯(EL3P)＋2灯(SM3P)
CH2：1灯(メタル)＋1灯(EL3P)＋2灯(SM3P)		AC85〜132VNPNPDFDXF
CR-150W(24)-22チャンネル300W(2CH合計)CH1：1灯(メタル)＋1灯(EL3P)＋2灯(SM3P)
CH2：1灯(メタル)＋1灯(EL3P)＋2灯(SM3P)		AC85～264VNPNPDFDXF
CR-150W(24)-P242チャンネル300W(2CH合計)CH1：1灯(メタル)＋1灯(EL3P)＋2灯(SM3P)
CH2：1灯(メタル)＋1灯(EL3P)＋2灯(SM3P)		AC85〜132VPNPPDFDXF
CR-150W(24)-2-P242チャンネル300W(2CH合計)CH1：1灯(メタル)＋1灯(EL3P)＋2灯(SM3P)
CH2：1灯(メタル)＋1灯(EL3P)＋2灯(SM3P)		AC85～264VPNPPDFDXF
CR-30S-L(24)1チャンネル30W2灯(SM3P)AC85〜132VNPN
CR-30S-L(24)-21チャンネル30W2灯(SM3P)AC85～264VNPN
CR-30S-L(24)-P241チャンネル30W2灯(SM3P)AC85〜132VPNP
CR-30S-L(24)-2-P241チャンネル30W2灯(SM3P)AC85～264VPNP
CR-50S-L(24)1チャンネル50W2灯(SM3P)AC85〜132VNPN
CR-50S-L(24)-21チャンネル50W2灯(SM3P)AC85～264VNPN
CR-50S-L(24)-P241チャンネル50W2灯(SM3P)AC85〜132VPNP
CR-50S-L(24)-2-P241チャンネル50W2灯(SM3P)AC85～264VPNP
CR-100S-L(24)1チャンネル100W1灯(EL3P)＋2灯(SM3P)AC85〜132VNPN
CR-100S-L(24)-21チャンネル100W1灯(EL3P)＋2灯(SM3P)AC85～264VNPN
CR-100S-L(24)-P241チャンネル100W1灯(EL3P)＋2灯(SM3P)AC85〜132VPNP
CR-100S-L(24)-2-P241チャンネル100W1灯(EL3P)＋2灯(SM3P)AC85～264VPNP
CR-200S-L(24)1チャンネル200W1灯(メタル)＋2灯(EL3P)＋2灯(SM3P)AC85〜132VNPN
CR-200S-L(24)-21チャンネル200W1灯(メタル)＋2灯(EL3P)＋2灯(SM3P)AC85～264VNPN
CR-200S-L(24)-P241チャンネル200W1灯(メタル)＋2灯(EL3P)＋2灯(SM3P)AC85〜132VPNP
CR-200S-L(24)-2-P241チャンネル200W1灯(メタル)＋2灯(EL3P)＋2灯(SM3P)AC85～264VPNP
CR-300S-L(24)1チャンネル300W1灯(メタル)＋2灯(EL3P)＋2灯(SM3P)AC85〜132VNPN
CR-300S-L(24)-21チャンネル300W1灯(メタル)＋2灯(EL3P)＋2灯(SM3P)AC85～264VNPN
CR-300S-L(24)-P241チャンネル300W1灯(メタル)＋2灯(EL3P)＋2灯(SM3P)AC85〜132VPNP
CR-300S-L(24)-2-P241チャンネル300W1灯(メタル)＋2灯(EL3P)＋2灯(SM3P)AC85～264VPNP
CR-400S-L(24)1チャンネル400W2灯(メタル)＋2灯(EL)＋2灯(SM)AC85〜132VNPN
CR-400S-L(24)-21チャンネル400W2灯(メタル)＋2灯(EL)＋2灯(SM)AC85～264VNPN
CR-400S-L(24)-P241チャンネル400W2灯(メタル)＋2灯(EL)＋2灯(SM)AC85〜132VPNP
CR-400S-L(24)-2-P241チャンネル400W2灯(メタル)＋2灯(EL)＋2灯(SM)AC85～264VPNP
CR-10W-L(24)2チャンネル20W(2CH合計)CH1：2灯(SM3P)
CH2：2灯(SM3P)		AC85〜132VNPN
CR-10W-L(24)-22チャンネル20W(2CH合計)CH1：2灯(SM3P)
CH2：2灯(SM3P)		AC85～264VNPN
CR-10W-L(24)-P242チャンネル20W(2CH合計)CH1：2灯(SM3P)
CH2：2灯(SM3P)		AC85〜132VPNP
CR-10W-L(24)-2-P242チャンネル20W(2CH合計)CH1：2灯(SM3P)
CH2：2灯(SM3P)		AC85～264VPNP
CR-30W-L(24)2チャンネル60W(2CH合計)CH1：2灯(SM3P)
CH2：2灯(SM3P)		AC85〜132VNPN
CR-30W-L(24)-22チャンネル60W(2CH合計)CH1：2灯(SM3P)
CH2：2灯(SM3P)		AC85～264VNPN
CR-30W-L(24)-P242チャンネル60W(2CH合計)CH1：2灯(SM3P)
CH2：2灯(SM3P)		AC85〜132VPNP
CR-30W-L(24)-2-P242チャンネル60W(2CH合計)CH1：2灯(SM3P)
CH2：2灯(SM3P)		AC85～264VPNP
CR-50W-L(24)2チャンネル100W(2CH合計)CH1：2灯(SM3P)
CH2：2灯(SM3P)		AC85〜132VNPN
CR-50W-L(24)-22チャンネル100W(2CH合計)CH1：2灯(SM3P)
CH2：2灯(SM3P)		AC85～264VNPN
CR-50W-L(24)-P242チャンネル100W(2CH合計)CH1：2灯(SM3P)
CH2：2灯(SM3P)		AC85〜132VPNP
CR-50W-L(24)-2-P242チャンネル100W(2CH合計)CH1：2灯(SM3P)
CH2：2灯(SM3P)		AC85～264VPNP
CR-100W-L(24)2チャンネル200W(2CH合計)CH1：1灯(EL3P)＋2灯(SM3P)
CH2：1灯(EL3P)＋2灯(SM3P)		AC85〜132VNPN
CR-100W-L(24)-22チャンネル200W(2CH合計)CH1：1灯(EL3P)＋2灯(SM3P)
CH2：1灯(EL3P)＋2灯(SM3P)		AC85～264VNPN
CR-100W-L(24)-P242チャンネル200W(2CH合計)CH1：1灯(EL3P)＋2灯(SM3P)
CH2：1灯(EL3P)＋2灯(SM3P)		AC85〜132VPNP
CR-100W-L(24)-2-P242チャンネル200W(2CH合計)CH1：1灯(EL3P)＋2灯(SM3P)
CH2：1灯(EL3P)＋2灯(SM3P)		AC85～264VPNP
CR-150W-L(24)2チャンネル300W(2CH合計)CH1：1灯(メタル)＋1灯(EL3P)＋2灯(SM3P)
CH2：1灯(メタル)＋1灯(EL3P)＋2灯(SM3P)		AC85〜132VNPN
CR-150W-L(24)-22チャンネル300W(2CH合計)CH1：1灯(メタル)＋1灯(EL3P)＋2灯(SM3P)
CH2：1灯(メタル)＋1灯(EL3P)＋2灯(SM3P)		AC85～264VNPN
CR-150W-L(24)-P242チャンネル300W(2CH合計)CH1：1灯(メタルNR)＋1灯(EL3P)＋2灯(SM3P)
CH2：1灯(メタルNR)＋1灯(EL3P)＋2灯(SM3P)		AC85〜132VPNP
CR-150W-L(24)-2-P242チャンネル300W(2CH合計)CH1：1灯(メタル)＋1灯(EL3P)＋2灯(SM3P)
CH2：1灯(メタル)＋1灯(EL3P)＋2灯(SM3P)		AC85～264VPNP
CRD-30S1チャンネル30W2灯(SM)DC24V±10％NPNPDFDXF
CRD-30S-P241チャンネル30W2灯(SM）DC24V±10％PNPPDFDXF
CRD-50S1チャンネル50W2灯(SM)DC24V±10％NPNPDFDXF
CRD-50S-P241チャンネル50W2灯(SM)DC24V±10％PNPPDFDXF
CRD-100S1チャンネル100W1灯(EL)＋2灯(SM)DC24V±10％NPNPDFDXF
CRD-100S-P241チャンネル100W1灯(EL)＋2灯(SM)DC24V±10％PNPPDFDXF
CRD-100S-DIN1チャンネル100W1灯(EL)＋2灯(SM)DC24V±10％NPNPDFDXF
CRD-10W2チャンネル20W(2CH合計)CH1：2灯(SM)
CH2：2灯(SM)		DC24V±10％NPNPDFDXF
CRD-10W-P242チャンネル20W(2CH合計)CH1：2灯(SM)
CH2：2灯(SM)		DC24V±10％PNPPDFDXF
CRD-30W2チャンネル60W(2CH合計)CH1：2灯(SM)
CH2：2灯(SM)		DC24V±10％NPNPDFDXF
CRD-30W-P242チャンネル60W(2CH合計)CH1：2灯(SM)
CH2：2灯(SM)		DC24V±10％PNPPDFDXF
CRD-50W2チャンネル100W(2CH合計)CH1：2灯(SM)
CH2：2灯(SM)		DC24V±10％NPNPDFDXF
CRD-50W-P242チャンネル100W(2CH合計)CH1：2灯(SM)
CH2：2灯(SM)		DC24V±10％PNPPDFDXF
CRD-100W2チャンネル200W(2CH合計)CH1：1灯(EL)＋2灯(SM)
CH2：1灯(EL)＋2灯(SM)		DC24V±10％NPNPDFDXF
CRD-100W-P242チャンネル200W(2CH合計)CH1：1灯(EL)＋2灯(SM)
CH2：1灯(EL)＋2灯(SM)		DC24V±10％PNPPDFDXF
CRD-30S-L1チャンネル30W2灯(SM)DC24V±10％NPN
CRD-30S-L-P241チャンネル30W2灯(SM)DC24V±10％PNP
CRD-50S-L1チャンネル50W2灯(SM)DC24V±10％NPN
CRD-50S-L-P241チャンネル50W2灯(SM)DC24V±10％PNP
CRD-100S-L1チャンネル100W1灯(EL)＋2灯(SM)DC24V±10％NPN
CRD-100S-L-P241チャンネル100W1灯(EL)＋2灯(SM)DC24V±10％PNP
CRD-10W-L2チャンネル20W(2CH合計)CH1：2灯(SM)
CH2：2灯(SM)		DC24V±10％NPN
CRD-10W-L-P242チャンネル20W(2CH合計)CH1：2灯(SM)
CH2：2灯(SM)		DC24V±10％PNP
CRD-30W-L2チャンネル60W(2CH合計)CH1：2灯(SM)
CH2：2灯(SM)		DC24V±10％NPN
CRD-30W-L-P242チャンネル60W(2CH合計)CH1：2灯(SM)
CH2：2灯(SM)		DC24V±10％PNP
CRD-50W-L2チャンネル100W(2CH合計)CH1：2灯(SM)
CH2：2灯(SM)		DC24V±10％NPN
CRD-50W-L-P242チャンネル100W(2CH合計)CH1：2灯(SM)
CH2：2灯(SM)		DC24V±10％PNP
CRD-100W-L2チャンネル200W(2CH合計)CH1：1灯(EL)＋2灯(SM)
CH2：1灯(EL)＋2灯(SM)		DC24V±10％NPN
CRD-100W-L-P242チャンネル200W(2CH合計)CH1：1灯(EL)＋2灯(SM)
CH2：1灯(EL)＋2灯(SM)		DC24V±10％PNP
CRD-30S(24)1チャンネル30W2灯(SM3P)DC24V±0.5VNPNPDFDXF
CRD-30S(24)-P241チャンネル30W2灯(SM3P)DC24V±0.5VPNPPDFDXF
CRD-50S(24)1チャンネル50W2灯(SM3P)DC24V±0.5VNPNPDFDXF
CRD-50S(24)-P241チャンネル50W2灯(SM3P)DC24V±0.5VPNPPDFDXF
CRD-10W(24)2チャンネル20W(2CH合計)CH1：2灯(SM3P)
CH2：2灯(SM3P)		DC24V±0.5VNPNPDFDXF
CRD-10W(24)-P242チャンネル20W(2CH合計)CH1：2灯(SM3P)
CH2：2灯(SM3P)		DC24V±0.5VPNP
CRD-30W(24)2チャンネル60W(2CH合計)CH1：2灯(SM3P)
CH2：2灯(SM3P)		DC24V±0.5VNPNPDFDXF
CRD-30W(24)-P242チャンネル60W(2CH合計)CH1：2灯(SM3P)
CH2：2灯(SM3P)		DC24V±0.5VPNPPDFDXF
CRD-50W(24)2チャンネル100W(2CH合計)CH1：2灯(SM3P)
CH2：2灯(SM3P)		DC24V±0.5VNPNPDFDXF
CRD-50W(24)-P242チャンネル100W(2CH合計)CH1：2灯(SM3P)
CH2：2灯(SM3P)		DC24V±0.5VPNPPDFDXF
CRD-30S-L(24)1チャンネル30W2灯(SM3P)DC24V±0.5VNPN
CRD-30S-L(24)-P241チャンネル30W2灯(SM3P)DC24V±0.5VPNP
CRD-50S-L(24)1チャンネル50W2灯(SM3P)DC24V±0.5VNPN
CRD-50S-L(24)-P241チャンネル50W2灯(SM3P)DC24V±0.5VPNP
CRD-10W-L(24)2チャンネル20W(2CH合計)CH1：2灯(SM3P)
CH2：2灯(SM3P)		DC24V±0.5VNPN
CRD-10W-L(24)-P242チャンネル20W(2CH合計)CH1：2灯(SM3P)
CH2：2灯(SM3P)		DC24V±0.5VPNP
CRD-30W-L(24)2チャンネル60W(2CH合計)CH1：2灯(SM3P)
CH2：2灯(SM3P)		DC24V±0.5VNPN
CRD-30W-L(24)-P242チャンネル60W(2CH合計)CH1：2灯(SM3P)
CH2：2灯(SM3P)		DC24V±0.5VPNP
CRD-50W-L(24)2チャンネル100W(2CH合計)CH1：2灯(SM3P)
CH2：2灯(SM3P)		DC24V±0.5VNPN
CRD-50W-L(24)-P242チャンネル100W(2CH合計)CH1：2灯(SM3P)
CH2：2灯(SM3P)		DC24V±0.5VPNP

関連商品

  • 集光照射ライン型 高輝度タイプ SH-Hシリーズ

    高照度発光を実現した集光照射型ライン照明の高輝度タイプです。
    120万lx以上の高輝度照射を実現しました。
    シリンドリカルレンズによりパワーLEDからの光を効率よく集光照射します。
    ラインセンサーカメラ用の照明のほか、長尺ものやシート状の流れものの検査にもお使いいただけます。

  • パワーライン同軸落射型 FV-HSシリーズ

    高輝度パワーLEDを使用したライン状の同軸落射照明です。
    カメラの光軸と同軸上から強力な均一光がライン状に照射されます。
    ワーク表面のテカリや反射ムラを抑えた画像の取り込みに効果を発揮します。
    最長425mmまでの同軸照射が可能ですので、ラインセンサカメラでの撮像に適しています。

  • デジタル調光制御ケーブル LD-KCシリーズ

    外部からのデジタル信号で調光可変させるときに使用します。

この製品を見た人は、こんな製品も見ています

  • 外部デジタル信号調光型 CR-Dシリーズ/CRD-Dシリーズ

    DC一定電圧で点灯させる直流点灯型です。
    外部からの8ビットデジタル信号により、100階調の調光制御が可能で、光量の自動制御や発光光量の再現性を必要とされる場合などに最適です。
    アナログボリュームやデジタルスイッチでの調光機能も搭載しています。

  • 外部アナログ電圧信号調光型 CR-Aシリーズ/CRD-Aシリーズ

    DC 一定電圧で点灯させる直流点灯型です。
    外部からのアナログ電圧によって0～100％の調光制御が可能で、光量の自動制御や発光光量の再現が必要な場合などに最適です。
    調光用入力電圧範囲はDC0～5V。
    アナログボリュームでの調光機能も搭載しています。
