DR-FAシリーズ

直接照射フラットリング型

製品詳細

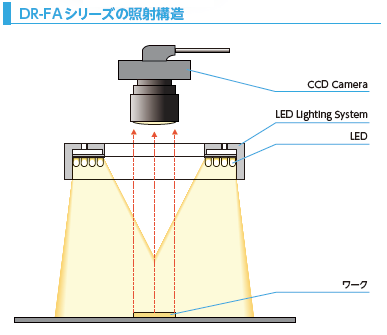

傾き角がない状態でリング状にLEDを配列させました。
素子からの光は対象物をダイレクトに照射します。
正反射光を必要とされるような場合に特に有効です。
LED素子は各々が拡がり角をもって発光しますが、設置距離が近すぎると真ん中が暗くなってしまいます。
豊富な発光色・多彩な照明形状で、様々なワークや検出目的に対応します。

● 傾き角のないリング型照明
LEDの傾斜角がありません。よりリング状に近い照射面になります。
正反射光を使用した撮像などに最適です。
● 多彩な照明色を揃えています
白・赤・緑・青・赤外（850nm、940nmなど）・紫外（365nm、375nm、400nmなど）色を標準で揃えています。
検査対象や目的に応じた発光色の選択にもすぐ対応できます。
赤外光・紫外光は発光波長をお選びいただけます。
● リング径の大きさも多彩です
小面積照射型から大型照射型までいろいろなタイプを揃えました。
被写体の大きさ、レンズ径、対象までの距離などによりお選びいただけます。
● 外径・内径などご相談ください
被写体や目的により必要な照明条件は様々です。日進電子工業では外径内径の変更、光量増加型の照明など標準品以外の製作も承ります。
お気軽にお問い合せください。

• カタログダウンロード

• 赤外LED可
• 紫外LED可
• 赤外線LED
• DC12V

仕様
