SBシリーズ
間接照射・角型ボックス(巣箱)型
製品詳細

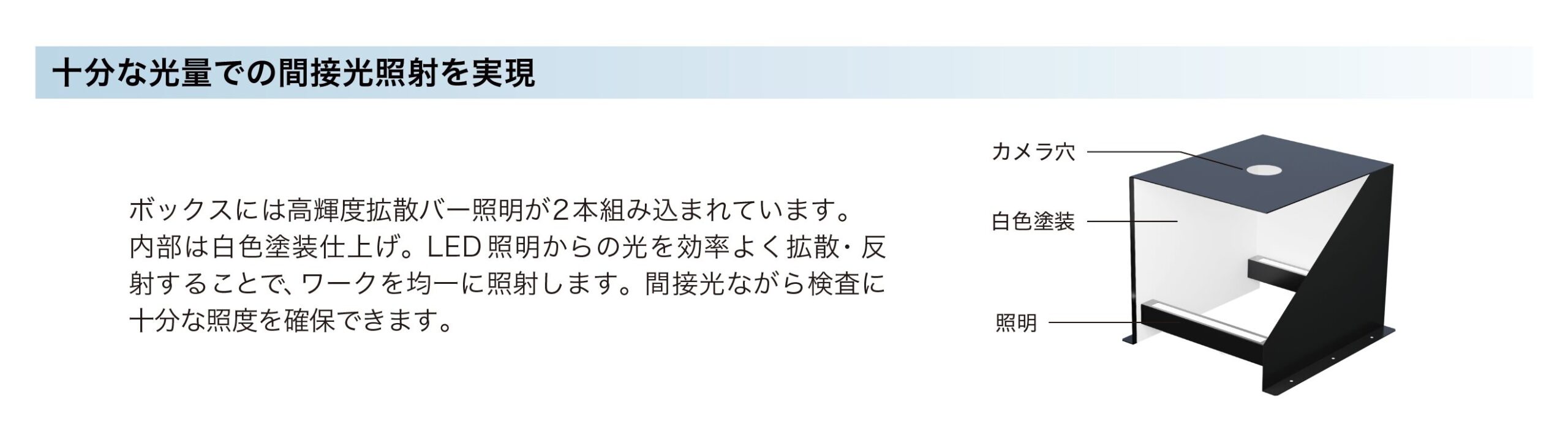

巣箱型ボディ下部に内蔵されたバー照明で2方向から照射。
離れた設置距離でも高い光量を維持し、テカリや凹凸のあるワークに対しても影や写り込みを抑えた均一な照射が可能です。

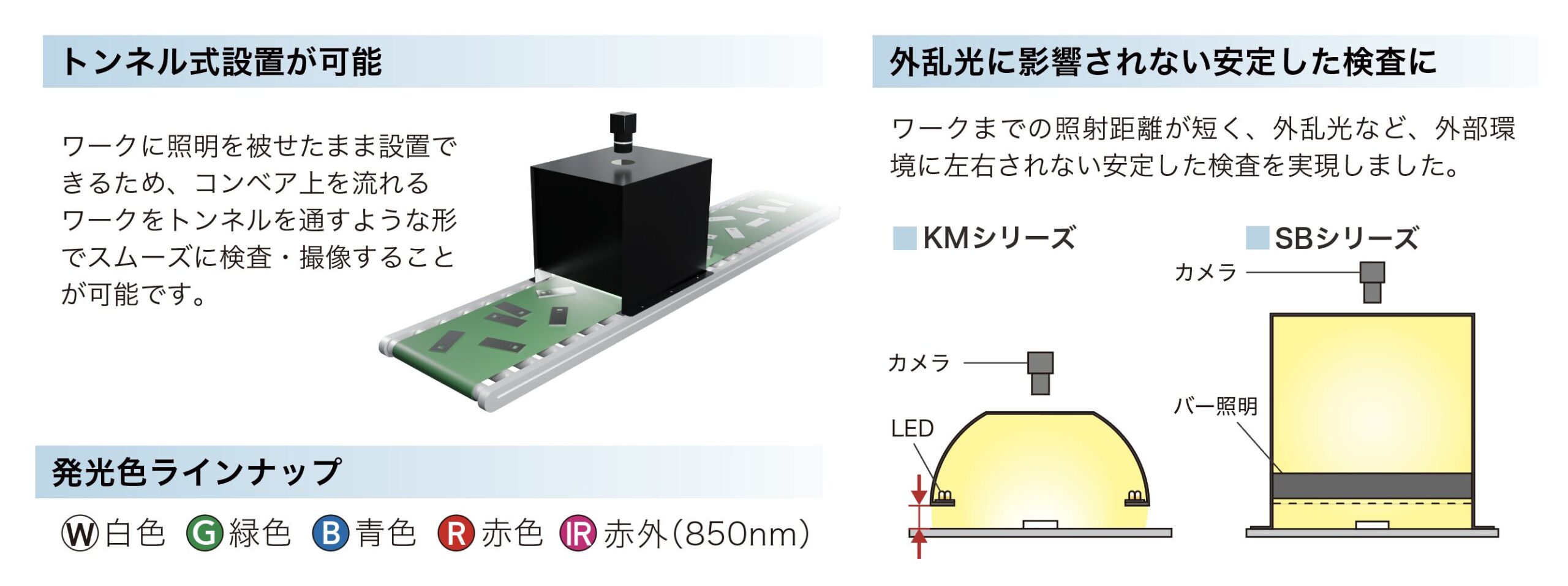

ワークに照明を被せるトンネル式設置が可能。
外乱光を物理的に遮断し、外部環境に左右されない安定した検査環境を構築できます。
- 白色LED
- DC12V
- 青色LED
- 緑色LED
- 赤色LED
- 赤外線LED
仕様
| 型式 | 発光色 | 入力電圧 | 消費電力 | 下面の開口部サイズ | DXF | |
|---|---|---|---|---|---|---|
| WSB-200 | 白色LED | DC12V | 28.8W(14.4W×2CH) | 215×240mm | DXF | |
| BSB-200 | 青色LED | DC12V | 28.8W(14.4W×2CH) | 215×240mm | DXF | |
| GSB-200 | 緑色LED | DC12V | 28.8W(14.4W×2CH) | 215×240mm | DXF | |
| RSB-200 | 赤色LED | DC12V | 28.8W(14.4W×2CH) | 215×240mm | DXF | |
| IRSB-200 | 赤外線LED | DC12V | 28.8W(14.4W×2CH) | 215×240mm | DXF |
