FV-Cシリーズ

同軸落射型キューブビームスプリッタ仕様

製品詳細

キューブビームスプリッターを組み込んだ同軸落射照明です。
ハーフミラーを使用した従来製品では不可避だった「基板厚による像のズレ（ゴースト）」を、キューブビームスプリッターの採用により解決いたしました。
均一拡散されたLED光を同軸上に高精度で照射することで、光沢ワークの微細な欠陥やエッジを、反射ムラのない高コントラストな画像で捉えます。

　

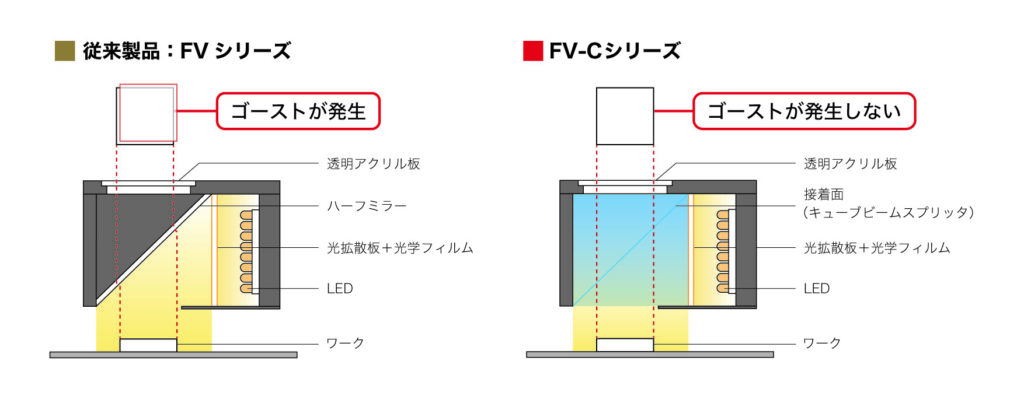

厚みによるズレをゼロへ、極限の同軸精度を実現

従来製品は、光が厚みのあるガラス板を斜めに透過するため、表面と裏面で反射にズレが生じ、ゴーストが発生していました。
一方、FV-Cシリーズは、プリズムが2個接着されているキューブビームスプリッタを採用しております。
光が常にガラスに対して垂直、または貼り合わせ面のみを通るため、ゴーストが発生しません。

• 均一照射
• ゴーストフリー
• 白色LED
• DC12V
• 青色LED
• 緑色LED
• 赤色LED
• 赤外線LED

仕様
