FVシリーズ

同軸落射型

製品詳細

カメラと同軸上からLED光が照射される照明です。
面状に配列されたLEDからの光は、拡散板を通して均一になった後、ハーフミラーによりカメラと同じ方向(同軸方向)からの落射照明となります。
視野全体が明るい均一光となるので、光沢のある被写体などではテカリや反射ムラを抑え、コントラストのはっきりした画像の取り込みに効果を発揮します。

● カメラと同軸上から照射されます

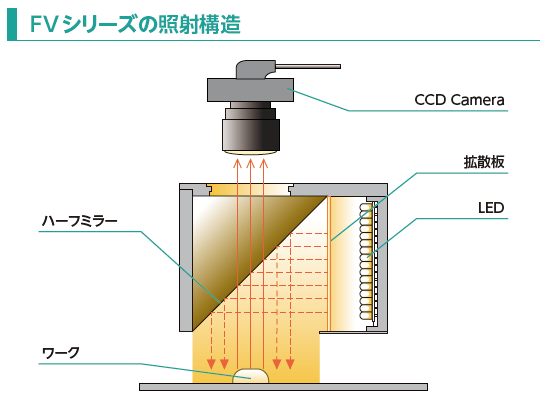

面状に配列されたLEDからの光は、拡散板を通して均一になった後、ハーフミラーによりカメラと同じ方向(同軸方向)からの落射照明となります。
● 配光バランスを改善しました

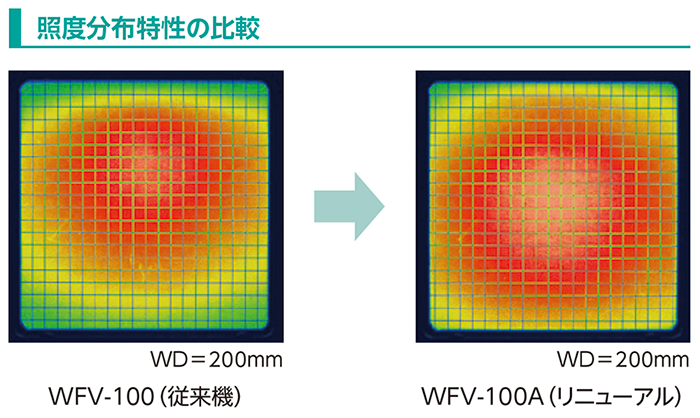

新たな光学フィルムの採用により配光バランスを改善し有効エリアが拡がりました。
● 対象視野の大きさにあわせて11タイプ
被写体や撮像視野の大きさにより小型・中型・大型を揃えています。
対象視野の大きさ、諸条件などによりお選びください。

• カタログダウンロード

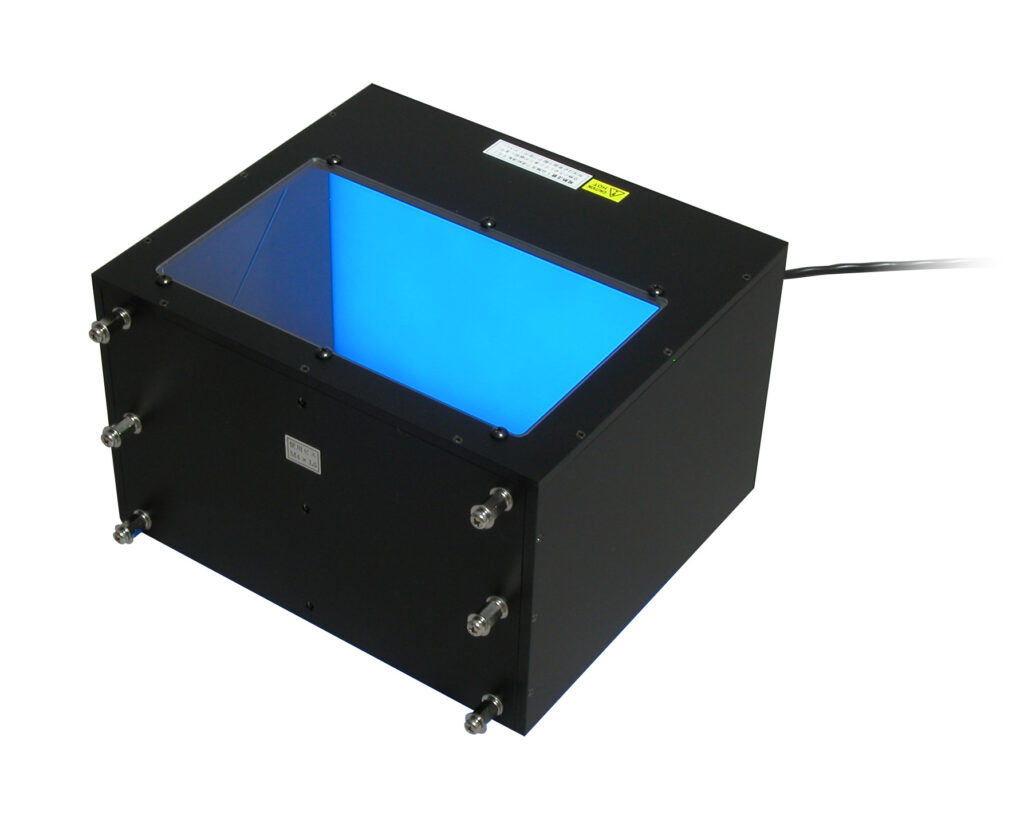

特注品制作例

• 均一照射
• 赤外LED可
• 紫外LED可
• 放熱対策可能
• 白色LED
• DC12V
• DC24V
• 青色LED
• 緑色LED
• 赤色LED
• 赤外線LED
• 紫外線LED

仕様
