HPKD-36W
小型デジタル電源 ボリューム調光型
製品詳細
手のひらサイズの高周波点灯型デジタル電源部です。
発光周期は125kHzの高周波点灯。PWMによる調光可変型です。
重さがわずか120gで、驚きの36Wを実現。
従来の機能を残しつつ、極限まで小さくしました。
●LED照明用の小型デジタル電源部、PMM・ボリューム調光型です。
●125kHzの高周波点灯、256ステップのPWMデジタル調光
高いリニアリティと確かな再現性で、きめ細かい管理に対応します。
●つまみ付きボリュームで0～100％間を調光
消灯状態から最大光量までボリューム1つで調光可変できます。（調光変化は256ステップ）
つまみ付きボリュームなので、手動で簡単に調光できます。
●外部点灯ON/OFF信号と照明点灯開始は完全同期
外部点灯ON/OFF信号に同期してPWM周期が開始します。
●外部ON/OFF制御方式はNPNとPNPの2機種を用意しています。信号形態にあわせてご選択ください。
●設置に便利なDINレール取付に対応しています。

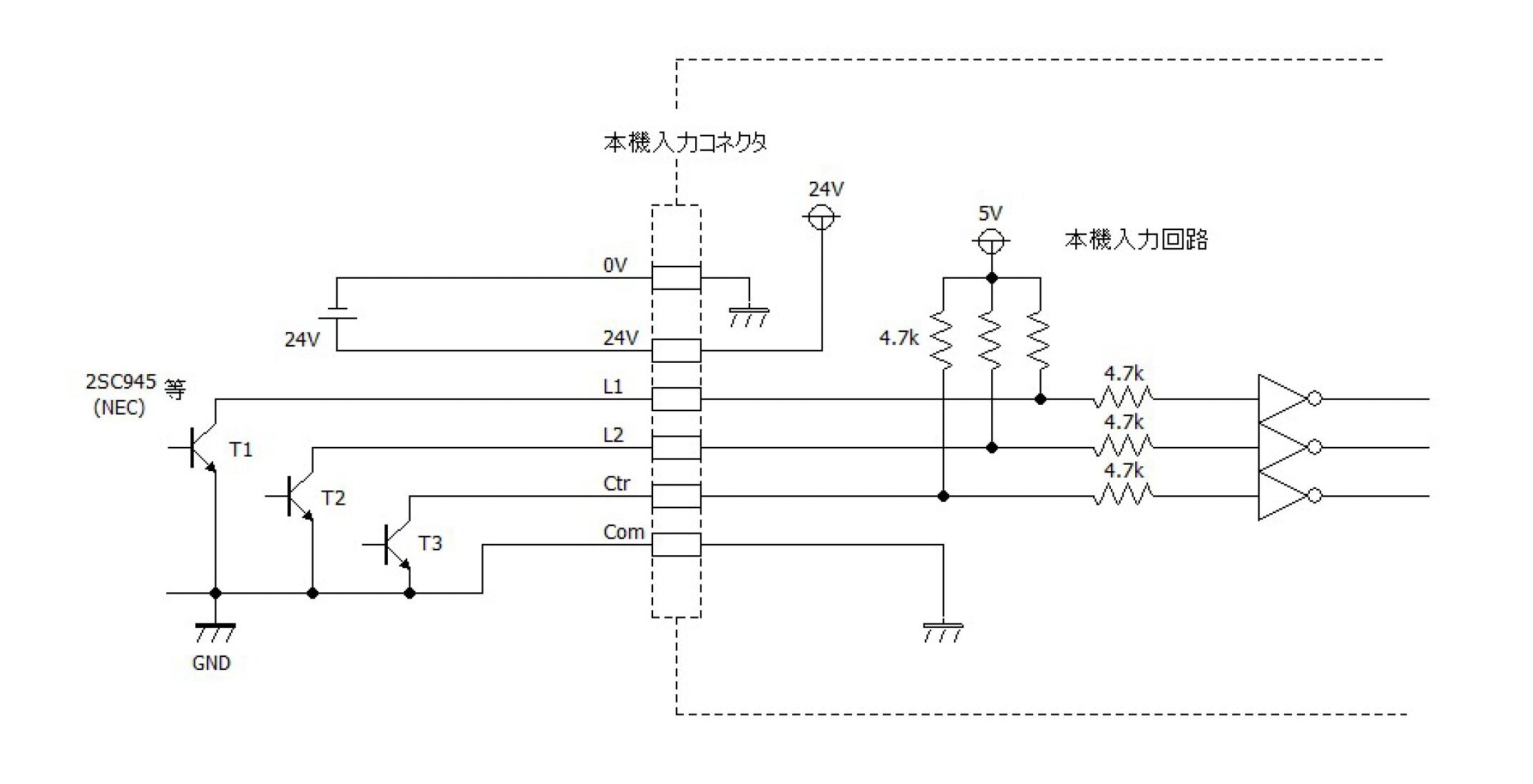

■点灯制御回路例(NPN)

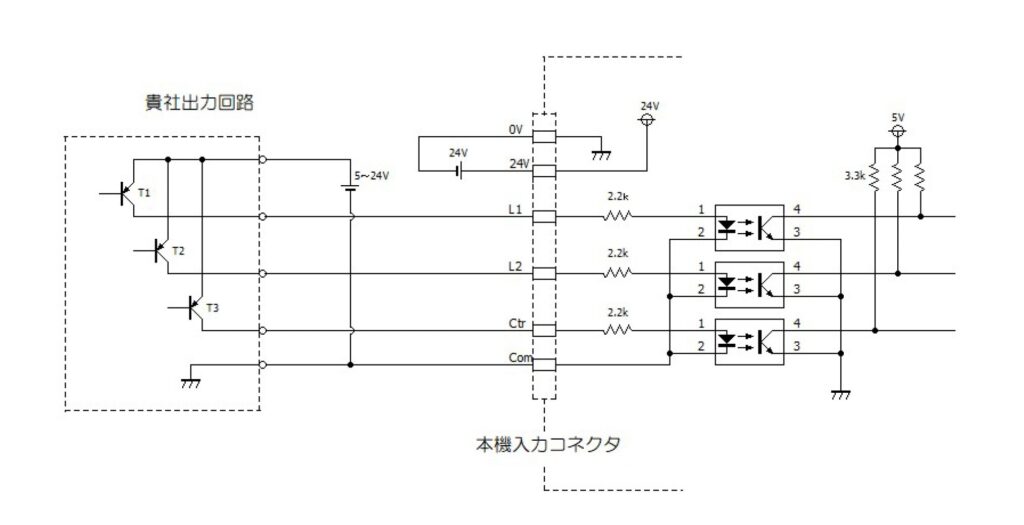

■点灯制御回路例(PNP)
- NPN
- 2チャンネル
- 入力電源電圧DC24V
- PNP
仕様
| 型式 | チャンネル数 | 最大出力電力 | コネクタ数 | 入力電源電圧(1次側) | 外部発光同期信号 | DXF | |
|---|---|---|---|---|---|---|---|
| HPKD-36W | 2チャンネル | 36W (2チャンネル合計) | SM2個 (個別発光・個別調光 ) | DC24V±10% (給電部 2ヶ所のどちらかを使用) | トランジスタ・オープンコレクタ入力 立下り同期 | DXF | |
| HPKD-36W-P24 | 2チャンネル | 36W (2チャンネル合計) | SM2個 (個別発光・個別調光 ) | DC24V±10% (給電部 2ヶ所のどちらかを使用) | 24V入力 立上り同期 | DXF |
