HPBシリーズ/HPBDシリーズ
デジタル電源 ボリューム調光型
製品詳細
発光周期は125kHz、0〜100％間の調光が可能な高周波点灯型デジタル電源部です。
新開発のデジタル制御回路搭載で、より安定した発光と細かい調光可変制御が実現しました。
HPBシリーズは半固定ボリュームで調光できます。
● 125kHzの高周波点灯・PWMデジタル調光
● 外部点灯ON/OFF信号と照明点灯開始は完全同期
● 設置に便利なDINレール取付対応
● アナログボリュームで０～100％間を調光
● 照明用出力コネクタは２個あります
■1CH式点灯制御回路例(NPN)
■1CH式点灯制御回路例(PNP)

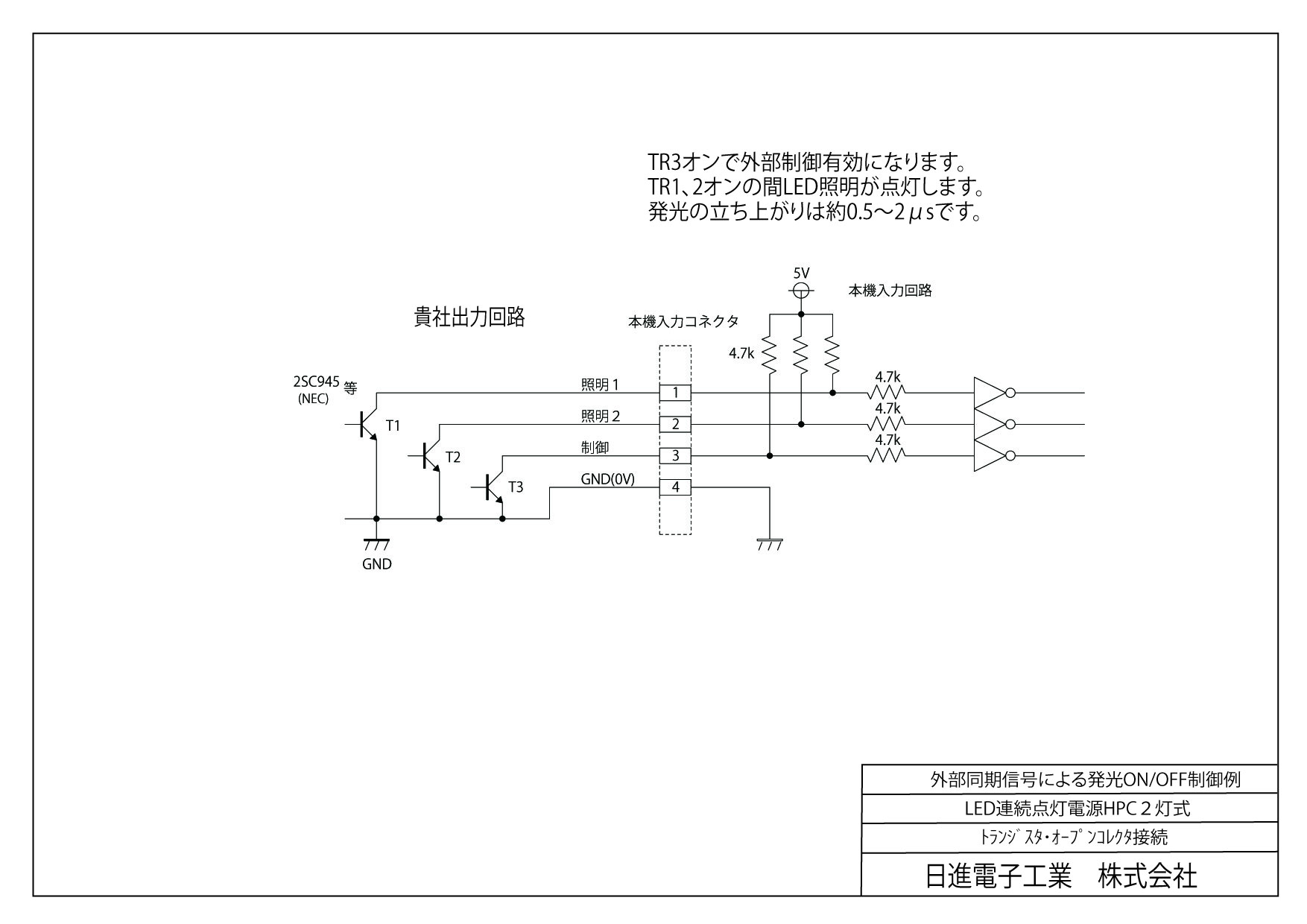

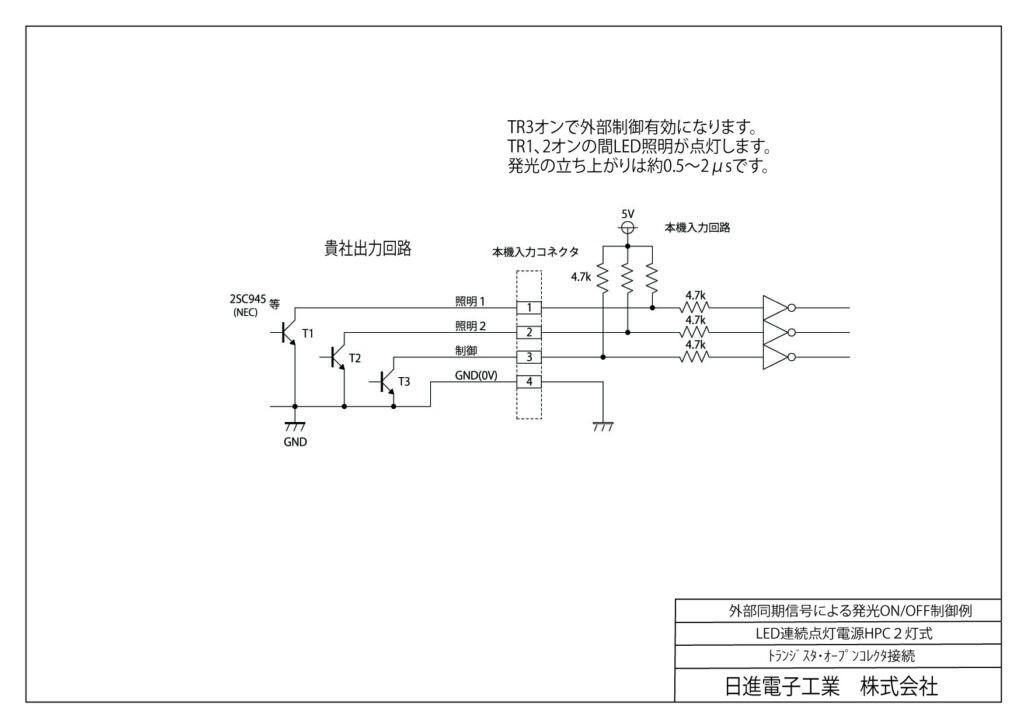

■2CH式点灯制御回路例(NPN)
■2CH式点灯制御回路例(PNP)
- デジタル制御
- 高周波125kHz
- PWM調光256段階
- ON/OFF制御
- NPN
- 1チャンネル
- 入力電源電圧〜200V帯
- PNP
- 2チャンネル
- 入力電源電圧DC24V
仕様
| 型式 | チャンネル数 | 最大出力電力 | コネクタ数 | 入力電源電圧 | NPN/PNP | DXF | |
|---|---|---|---|---|---|---|---|
| HPB-30S | 1チャンネル | 30W | SM2個 (同時発光・同時調光) | AC85～250V | NPN | DXF | |
| HPB-30S-P24 | 1チャンネル | 30W | SM2個 (同時発光・同時調光) | AC85～250V | PNP | DXF | |
| HPB-30W | 2チャンネル | 30W (2CH合計) | SM2個 (個別発光・個別調光) | AC85～250V | NPN | DXF | |
| HPB-30W-P24 | 2チャンネル | 30W (2CH合計) | SM2個 (個別発光・個別調光) | AC85～250V | PNP | DXF | |
| HPBD-30S | 1チャンネル | 30W | SM2個 （同時発光・同時調光） | DC24V±10％ | NPN | DXF | |
| HPBD-30S-P24 | 1チャンネル | 30W | SM2個 (同時発光・同時調光) | DC24V±10％ | PNP | DXF | |
| HPBD-30W | 2チャンネル | 30W (2CH合計) | SM2個 (個別発光・個別調光) | DC24V±10％ | NPN | DXF | |
| HPBD-30W-P24 | 2チャンネル | 30W (2CH合計) | SM2個 (個別発光・個別調光) | DC24V±10％ | PNP | DXF |
