HPC-Pシリーズ/HPCD-Pシリーズ
デジタル電源 8ビットパラレル通信調光型
製品詳細
通信による調光外部制御対応の高周波点灯型デジタル電源部です。
発光周期は125kHz、256階調の細かい光量設定が可能です。
調光外部制御は8ビットパラレル通信に対応します。
新開発のデジタル制御回路搭載で、より安定した発光と細かい調光可変制御が実現しました。
● 125kHzの高周波点灯 256階調のPWMデジタル調光
● 8ビットパラレル通信による調光対応型
● 外部点灯ON/OFF信号と照明点灯開始は完全同期
外部点灯ON/OFF信号に同期してPWM周期が開始します。
点灯ごとの明るさのバラツキがありません。
■1CH式点灯制御回路例(NPN)
■1CH式点灯制御回路例(PNP)
■2CH式点灯制御回路例(NPN)
■2CH式点灯制御回路例(PNP)

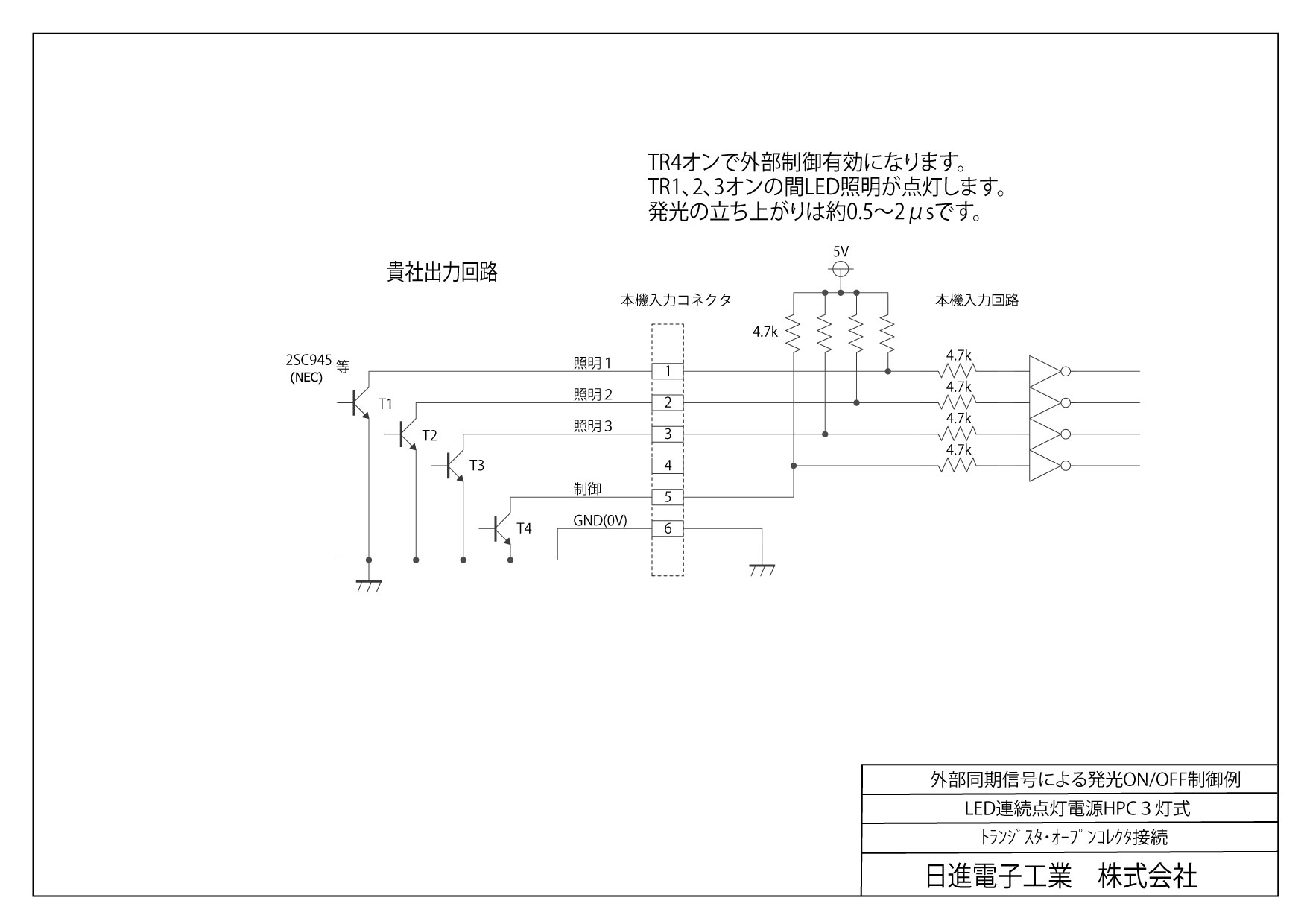

■3CH式点灯制御回路例(NPN)

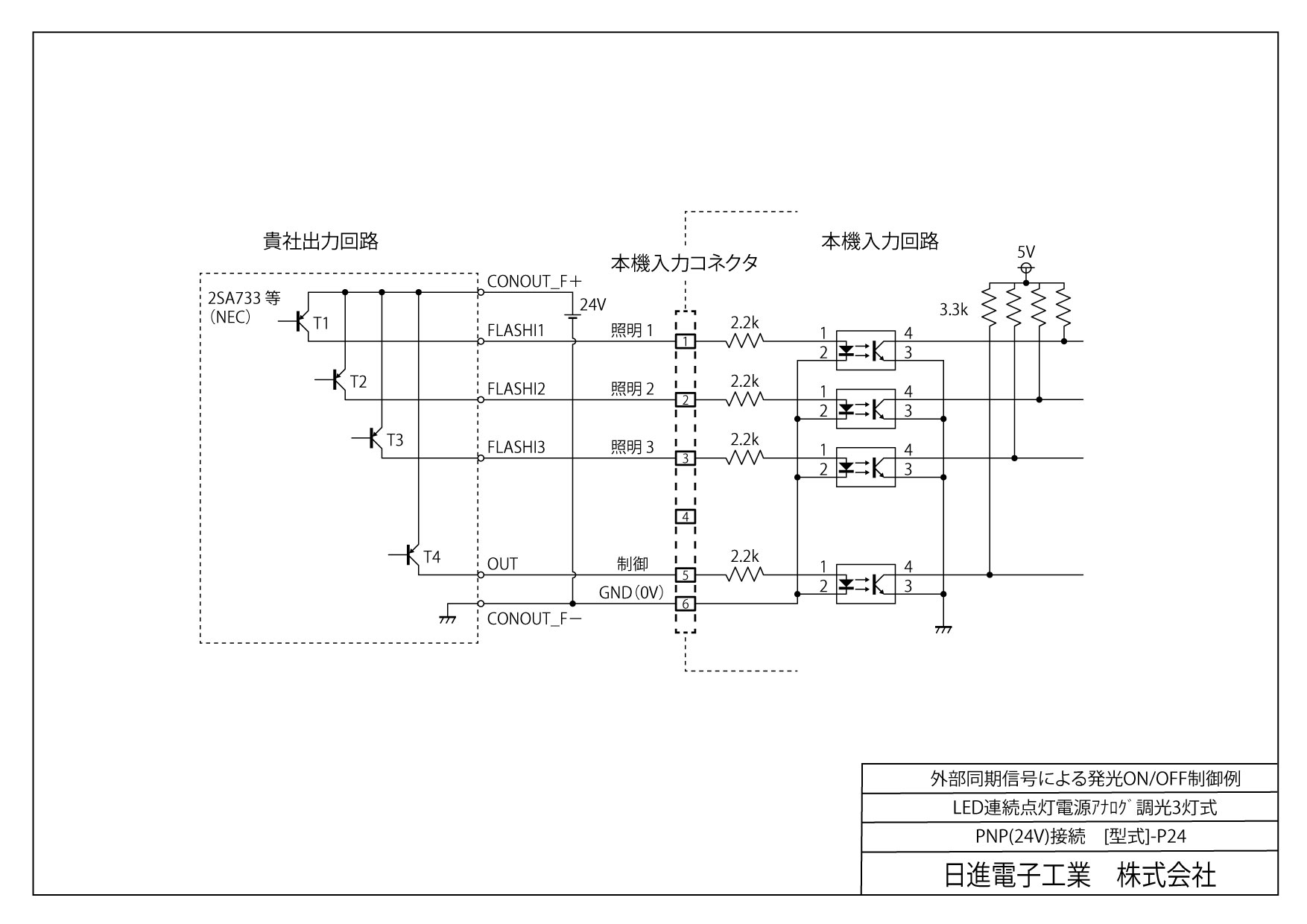

■3CH式点灯制御回路例(PNP)
■外部信号による光量可変制御
- デジタル制御
- 8ビットパラレル
- 高周波点灯125kHz
- PWM調光256階調
- ON/OFF制御
- NPN
- 1チャンネル
- 入力電源電圧〜200V帯
- PNP
- 入力電源電圧〜132V
- 2チャンネル
- 3チャンネル
- 入力電源電圧DC24V
仕様
| 型式 | チャンネル数 | 最大出力電力 | コネクタ数 | 入力電源電圧(1次側) | NPN/PNP | DXF | |
|---|---|---|---|---|---|---|---|
| HPC-P10S | 1チャンネル | 10W | 2灯(SM) | AC85〜250V | NPN | DXF | |
| HPC-P10S-P24 | 1チャンネル | 10W | 2灯(SM) | AC85〜250V | PNP | DXF | |
| HPC-P30S | 1チャンネル | 30W | 2灯(SM) | AC85〜250V | NPN | DXF | |
| HPC-P30S-P24 | 1チャンネル | 30W | 2灯(SM) | AC85〜250V | PNP | DXF | |
| HPC-P50S | 1チャンネル | 50W | 2灯(SM) | AC85〜132V | NPN | DXF | |
| HPC-P50S-2 | 1チャンネル | 50W | 2灯(SM) | AC85〜264V | NPN | DXF | |
| HPC-P50S-P24 | 1チャンネル | 50W | 2灯(SM) | AC85〜132V | PNP | DXF | |
| HPC-P50S-2-P24 | 1チャンネル | 50W | 2灯(SM) | AC85〜264V | PNP | DXF | |
| HPC-P100S | 1チャンネル | 100W | 1灯(EL)＋ 2灯(SM) | AC85〜132V | NPN | DXF | |
| HPC-P100S-2 | 1チャンネル | 100W | 1灯(EL)＋ 2灯(SM) | AC85〜264V | NPN | DXF | |
| HPC-P100S-P24 | 1チャンネル | 100W | 1灯(EL)＋2灯(SM) | AC85〜132V | PNP | DXF | |
| HPC-P100S-2-P24 | 1チャンネル | 100W | 1灯(EL)＋2灯(SM) | AC85〜264V | PNP | DXF | |
| HPC-P200S | 1チャンネル | 200W | 1灯(メタル) 1灯(EL) 2灯(SM) | AC85〜132V | NPN | DXF | |
| HPC-P200S-2 | 1チャンネル | 200W | 1灯(メタル) 1灯(EL) 2灯(SM) | AC85〜264V | NPN | DXF | |
| HPC-P200S-P24 | 1チャンネル | 200W | 1灯(メタル) 1灯(EL) 2灯(SM) | AC85〜132V | PNP | DXF | |
| HPC-P200S-2-P24 | 1チャンネル | 200W | 1灯(メタル) 1灯(EL) 2灯(SM) | AC85〜264V | PNP | DXF | |
| HPC-P30W | 2チャンネル | 30W(2CH合計) | CH1：2灯(SM) CH2：2灯(SM) | AC85〜132V | NPN | DXF | |
| HPC-P30W-2 | 2チャンネル | 30W(2CH合計) | CH1：2灯(SM) CH2：2灯(SM) | AC85〜264V | NPN | DXF | |
| HPC-P30W-P24 | 2チャンネル | 30W(2CH合計) | CH1：2灯(SM) CH2：2灯(SM) | AC85〜132V | PNP | DXF | |
| HPC-P30W-2-P24 | 2チャンネル | 30W(2CH合計) | CH1：2灯(SM) CH2：2灯(SM) | AC85〜264V | PNP | DXF | |
| HPC-P50W | 2チャンネル | 50W(2CH合計) | CH1：2灯(SM) CH2：2灯(SM) | AC85〜132V | NPN | DXF | |
| HPC-P50W-2 | 2チャンネル | 50W(2CH合計) | CH1：2灯(SM) CH2：2灯(SM) | AC85〜132V | NPN | DXF | |
| HPC-P50W-P24 | 2チャンネル | 50W(2CH合計) | CH1：2灯(SM) CH2：2灯(SM) | AC85〜132V | PNP | DXF | |
| HPC-P50W-2-P24 | 2チャンネル | 50W(2CH合計) | CH1：2灯(SM) CH2：2灯(SM) | AC85〜264V | PNP | DXF | |
| HPC-P100W | 2チャンネル | 100W(2CH合計) | CH1：1灯(EL)＋2(SM) CH2：1灯(EL)＋2(SM) | AC85〜132V | NPN | DXF | |
| HPC-P100W-2 | 2チャンネル | 100W(2CH合計) | CH1：1灯(EL)＋2(SM) CH2：1灯(EL)＋2(SM) | AC85〜264V | NPN | DXF | |
| HPC-P100W-P24 | 2チャンネル | 100W(2CH合計) | CH1：1灯(EL)＋2(SM) CH2：1灯(EL)＋2(SM) | AC85〜132V | PNP | DXF | |
| HPC-P100W-2-P24 | 2チャンネル | 100W(2CH合計) | CH1：1灯(EL)＋2(SM) CH2：1灯(EL)＋2(SM) | AC85〜264V | PNP | DXF | |
| HPC-P30T | 3チャンネル | 30W(3CH合計) | CH1：2灯(SM) CH2：2灯(SM) CH3：2灯（SM） | AC85〜132V | NPN | DXF | |
| HPC-P30T-2 | 3チャンネル | 30W(3CH合計) | CH1：2灯(SM) CH2：2灯(SM) CH3：2灯(SM) | AC85〜264V | NPN | DXF | |
| HPC-P30T-P24 | 3チャンネル | 30W(3CH合計) | CH1：2灯(SM) CH2：2灯(SM) CH3：2灯(SM) | AC85〜132V | PNP | DXF | |
| HPC-P30T-2-P24 | 3チャンネル | 30W(3CH合計) | CH1：2灯(SM) CH2：2灯(SM) CH3：2灯(SM) | AC85〜264V | PNP | DXF | |
| HPC-P100T | 3チャンネル | 100W(3CH合計) | CH1：2灯(SM) CH2：2灯(SM) CH3：2灯(SM) | AC85〜132V | NPN | DXF | |
| HPC-P100T-2 | 3チャンネル | 100W(3CH合計) | CH1：2灯(SM) CH2：2灯(SM) CH3：2灯(SM) | AC85〜264V | NPN | DXF | |
| HPC-P100T-P24 | 3チャンネル | 100W(3CH合計) | CH1：2灯(SM) CH2：2灯(SM) CH3：2灯(SM) | AC85〜132V | PNP | DXF | |
| HPC-P100T-2-P24 | 3チャンネル | 100W(3CH合計) | CH1：2灯(SM) CH2：2灯(SM) CH3：2灯(SM) | AC85〜264V | PNP | DXF | |
| HPC-P10S(24) | 1チャンネル | 10W | 2灯(SM3P) | AC85〜250V | NPN | DXF | |
| HPC-P10S(24)-P24 | 1チャンネル | 10W | 2灯(SM3P) | AC85〜250V | PNP | DXF | |
| HPC-P30S(24) | 1チャンネル | 30W | 2灯(SM3P) | AC85〜250V | NPN | DXF | |
| HPC-P30S(24)-P24 | 1チャンネル | 30W | 2灯(SM3P) | AC85〜250V | PNP | DXF | |
| HPC-P50S(24) | 1チャンネル | 50W | 2灯(SM3P) | AC85〜132V | NPN | DXF | |
| HPC-P50S(24)-2 | 1チャンネル | 50W | 2灯(SM3P) | AC85〜264V | NPN | DXF | |
| HPC-P50S(24)-P24 | 1チャンネル | 50W | 2灯(SM3P) | AC85〜132V | PNP | DXF | |
| HPC-P50S(24)-2-P24 | 1チャンネル | 50W | 2灯(SM3P) | AC85〜264V | PNP | DXF | |
| HPC-P100S(24) | 1チャンネル | 100W | 1灯(EL3P)＋2灯(SM3P) | AC85〜132V | NPN | DXF | |
| HPC-P100S(24)-2 | 1チャンネル | 100W | 1灯(EL3P)＋2灯(SM3P) | AC85〜264V | NPN | DXF | |
| HPC-P100S(24)-P24 | 1チャンネル | 100W | 1灯(EL3P)＋2灯(SM3P) | AC85〜132V | PNP | DXF | |
| HPC-P100S(24)-2-P24 | 1チャンネル | 100W | 1灯(EL3P)＋2灯(SM3P) | AC85〜264V | PNP | DXF | |
| HPC-P30W(24) | 2チャンネル | 30W(2CH合計) | CH1：2灯(SM3P) CH2：2灯(SM3P) | AC85〜132V | NPN | DXF | |
| HPC-P30W(24)-2 | 2チャンネル | 30W(2CH合計) | CH1：2灯(SM3P) CH2：2灯(SM3P) | AC85〜264V | NPN | DXF | |
| HPC-P30W(24)-P24 | 2チャンネル | 30W(2CH合計) | CH1：2灯(SM3P) CH2：2灯(SM3P) | AC85〜132V | PNP | DXF | |
| HPC-P30W(24)-2-P24 | 2チャンネル | 30W(2CH合計) | CH1：2灯(SM3P) CH2：2灯(SM3P) | AC85〜264V | PNP | DXF | |
| HPC-P50W(24) | 2チャンネル | 50W(2CH合計) | CH1：2灯(SM3P) CH2：2灯(SM3P) | AC85〜132V | NPN | DXF | |
| HPC-P50W(24)-2 | 2チャンネル | 50W(2CH合計) | CH1：2灯(SM3P) CH2：2灯(SM3P) | AC85〜264V | NPN | DXF | |
| HPC-P50W(24)-P24 | 2チャンネル | 50W(2CH合計) | CH1：2灯(SM3P) CH2：2灯(SM3P) | AC85〜132V | PNP | DXF | |
| HPC-P50W(24)-2-P24 | 2チャンネル | 50W(2CH合計) | CH1：2灯(SM3P) CH2：2灯(SM3P) | AC85〜264V | PNP | DXF | |
| HPC-P100W(24) | 2チャンネル | 100W(2CH合計) | CH1：1灯(EL3P)＋2灯(SM3P) CH2：1灯(EL3P)＋2灯(SM3P) | AC85〜132V | NPN | DXF | |
| HPC-P100W(24)-2 | 2チャンネル | 100W(2CH合計) | CH1：1灯(EL3P)＋2灯(SM3P) CH2：1灯(EL3P)＋2灯(SM3P) | AC85〜264V | NPN | DXF | |
| HPC-P100W(24)-P24 | 2チャンネル | 100W(2CH合計) | CH1：1灯(EL3P)＋2灯(SM3P) CH2：1灯(EL3P)＋2灯(SM3P) | AC85〜132V | PNP | DXF | |
| HPC-P100W(24)-2-P24 | 2チャンネル | 100W(2CH合計) | CH1：1灯(EL3P)＋2灯(SM3P) CH2：1灯(EL3P)＋2灯(SM3P) | AC85〜264V | PNP | DXF | |
| HPC-P100T(24) | 3チャンネル | 100W(3CH合計) | CH1：2灯(SM3P) CH2：2灯(SM3P) CH3：2灯(SM3P) | AC85〜132V | NPN | DXF | |
| HPC-P100T(24)-2 | 3チャンネル | 100W(3CH合計) | CH1：2灯(SM3P) CH2：2灯(SM3P) CH3：2灯(SM3P) | AC85〜264V | NPN | DXF | |
| HPC-P100T(24)-P24 | 3チャンネル | 100W(3CH合計) | CH1：2灯(SM3P) CH2：2灯(SM3P) CH3：2灯(SM3P) | AC85〜132V | PNP | DXF | |
| HPC-P100T(24)-2-P24 | 3チャンネル | 100W(3CH合計) | CH1：2灯(SM3P) CH2：2灯(SM3P) CH3：2灯(SM3P) | AC85〜264V | PNP | DXF | |
| HPCD-P10S | 1チャンネル | 10W | 2灯(SM) | DC24V±10％ | NPN | DXF | |
| HPCD-P10S-P24 | 1チャンネル | 10W | 2灯(SM) | DC24V±10％ | PNP | DXF | |
| HPCD-P30S | 1チャンネル | 30W | 2灯(SM) | DC24V±10％ | NPN | DXF | |
| HPCD-P30S-P24 | 1チャンネル | 30W | 2灯(SM) | DC24V±10％ | PNP | DXF | |
| HPCD-P50S | 1チャンネル | 50W | 2灯(SM) | DC24V±10％ | NPN | DXF | |
| HPCD-P50S-P24 | 1チャンネル | 50W | 2灯(SM) | DC24V±10％ | PNP | DXF | |
| HPCD-P100S | 1チャンネル | 100W | 1灯(EL)＋2灯(SM) | DC24V±10％ | NPN | DXF | |
| HPCD-P100S-P24 | 1チャンネル | 100W | 1灯(EL)＋2灯(SM) | DC24V±10％ | PNP | DXF | |
| HPCD-P200S | 1チャンネル | 200W | 1灯(メタル) 1灯(EL) 2灯(SM) | DC24V±10％ | NPN | DXF | |
| HPCD-P200S-P24 | 1チャンネル | 200W | 1灯(メタル) 1灯(EL) 2灯(SM) | DC24V±10％ | PNP | DXF | |
| HPCD-P30W | 2チャンネル | 30W(2CH合計) | CH1：2灯(SM) CH2：2灯(SM) | DC24V±10％ | NPN | DXF | |
| HPCD-P30W-P24 | 2チャンネル | 30W(2CH合計) | CH1：2灯(SM) CH2：2灯(SM) | DC24V±10％ | PNP | DXF | |
| HPCD-P50W | 2チャンネル | 50W(2CH合計) | CH1：2灯(SM) CH2：2灯(SM) | DC24V±0.5V | NPN | DXF | |
| HPCD-P50W-P24 | 2チャンネル | 50W(2CH合計) | CH1：2灯(SM) CH2：2灯(SM) | DC24V±10％ | PNP | DXF | |
| HPCD-P100W | 2チャンネル | 100W(2CH合計) | CH1：1灯(EL)＋2灯(SM) CH2：1灯(EL)＋2灯(SM) | DC24V±10％ | NPN | DXF | |
| HPCD-P100W-P24 | 2チャンネル | 100W(2CH合計) | CH1：1灯(EL)＋2灯(SM) CH2：1灯(EL)＋2灯(SM) | DC24V±0.5V | PNP | DXF | |
| HPCD-P100T | 3チャンネル | 100W(3CH合計) | CH1：2灯(SM) CH2：2灯(SM) CH3：2灯(SM) | DC24V±10％ | NPN | DXF | |
| HPCD-P100T-P24 | 3チャンネル | 100W(3CH合計) | CH1：2灯(SM) CH2：2灯(SM) CH3：2灯(SM) | DC24V±10％ | PNP | DXF | |
| HPCD-P10S(24) | 1チャンネル | 10W | 2灯(SM3P) | DC24V±0.5V | NPN | DXF | |
| HPCD-P10S(24)-P24 | 1チャンネル | 10W | 2灯(SM3P) | DC24V±0.5V | PNP | DXF | |
| HPCD-P30S(24) | 1チャンネル | 30W | 2灯(SM3P) | DC24V±0.5V | NPN | DXF | |
| HPCD-P30S(24)-P24 | 1チャンネル | 30W | 2灯(SM3P) | DC24V±0.5V | PNP | DXF | |
| HPCD-P50S(24) | 1チャンネル | 50W | 2灯(SM3P) | DC24V±0.5V | NPN | DXF | |
| HPCD-P50S(24)-P24 | 1チャンネル | 50W | 2灯(SM3P) | DC24V±0.5V | PNP | DXF | |
| HPCD-P100S(24) | 1チャンネル | 100W | 1灯(EL3P)＋2灯(SM3P) | DC24V±0.5V | NPN | DXF | |
| HPCD-P100S(24)-P24 | 1チャンネル | 100W | 1灯(EL3P)＋2灯(SM3P) | DC24V±0.5V | PNP | DXF | |
| HPCD-P30W(24) | 2チャンネル | 30W(2CH合計) | CH1：2灯(SM3P) CH2：2灯(SM3P) | DC24V±0.5V | NPN | DXF | |
| HPCD-P30W(24)-P24 | 2チャンネル | 30W(2CH合計) | CH1：2灯(SM3P) CH2：2灯(SM3P) | DC24V±0.5V | PNP | DXF | |
| HPCD-P50W(24) | 2チャンネル | 50W(2CH合計) | CH1：2灯(SM3P) CH2：2灯(SM3P) | DC24V±0.5V | NPN | DXF | |
| HPCD-P50W(24)-P24 | 2チャンネル | 50W(2CH合計) | CH1：2灯(SM3P) CH2：2灯(SM3P) | DC24V±0.5V | PNP | DXF | |
| HPCD-P100W(24) | 2チャンネル | 100W(2CH合計) | CH1：1灯(EL3P)＋2灯(SM3P) CH2：1灯(EL3P)＋2灯(SM3P) | DC24V±0.5V | NPN | DXF | |
| HPCD-P100W(24)-P24 | 2チャンネル | 100W(2CH合計) | CH1：1灯(EL3P)＋2灯(SM3P) CH2：1灯(EL3P)＋2灯(SM3P) | DC24V±0.5V | PNP | DXF | |
| HPCD-P100T(24) | 3チャンネル | 100W(3CH合計) | CH1：2灯(SM3P) CH2：2灯(SM3P） CH3：2灯(SM3P) | DC24V±0.5V | NPN | DXF | |
| HPCD-P100T(24)-P24 | 3チャンネル | 100W(3CH合計) | CH1：2灯(SM3P) CH2：2灯(SM3P) CH3：2灯(SM3P) | DC24V±0.5V | PNP | DXF |
