HPC-Aシリーズ/HPCD-Aシリーズ

デジタル電源 アナログ電圧信号調光型

製品詳細

調光外部制御対応の高周波点灯型デジタル電源部です。
発光周期は125kHz、256階調の細かい光量設定が可能です。
調光外部制御は0-5Vのアナログ電圧信号調光に対応します。
新開発のデジタル制御回路搭載で、より安定した発光と細かい調光可変制御が実現しました。

● 125kHzの高周波点灯　256階調のPWMデジタル調光
● アナログ電圧信号（0-5V）による調光対応型
● 外部点灯ON/OFF信号と照明点灯開始は完全同期
　 外部点灯ON/OFF信号に同期してPWM周期が開始します。
　点灯ごとの明るさのバラツキがありません。

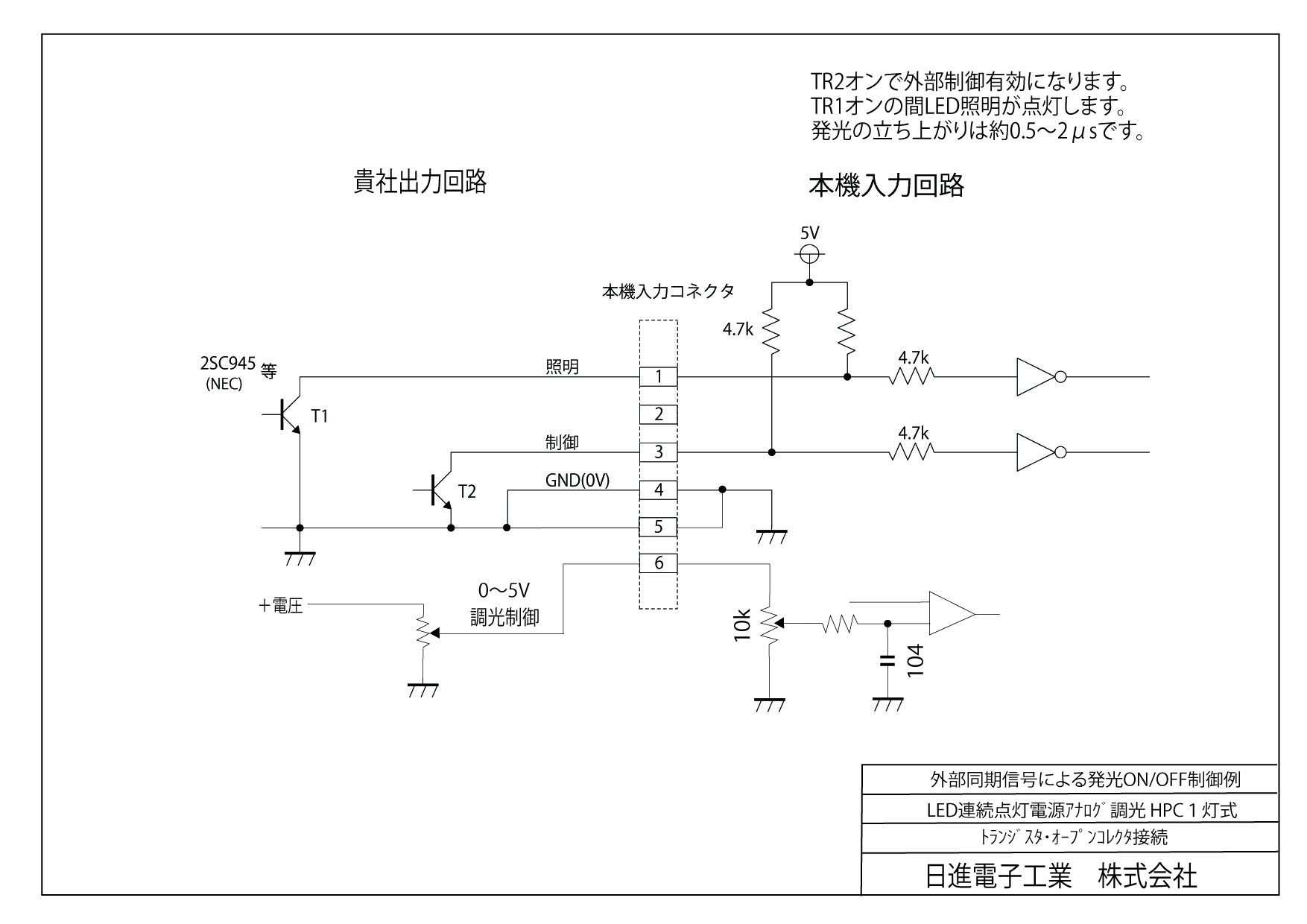

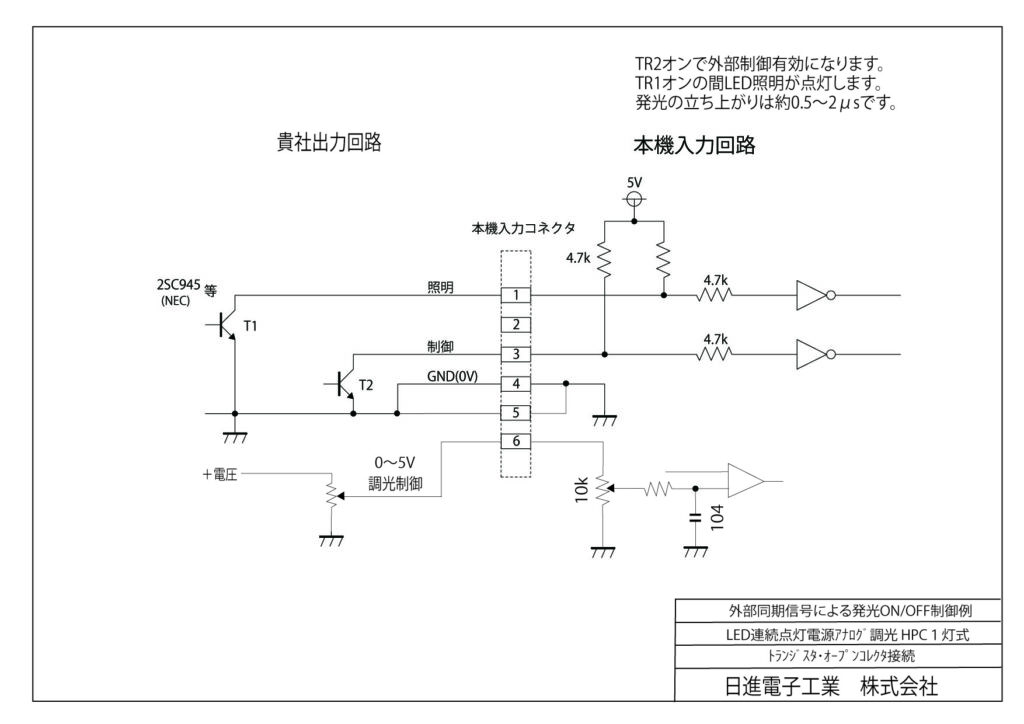

■1CH式点灯制御回路例(NPN)

■1CH式点灯制御回路例(PNP)

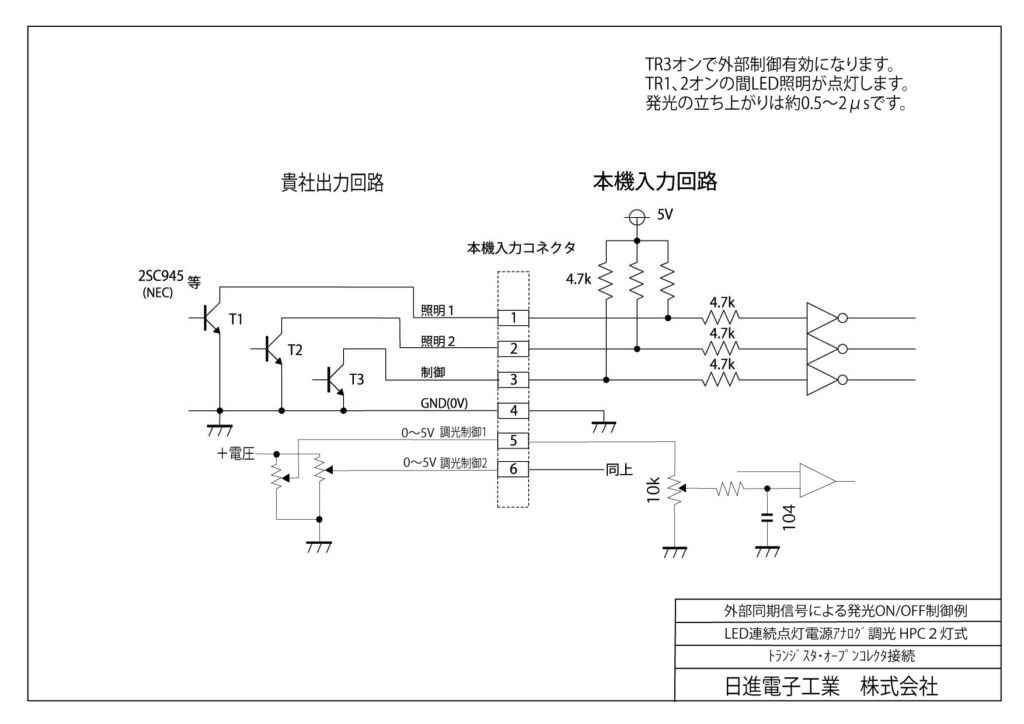

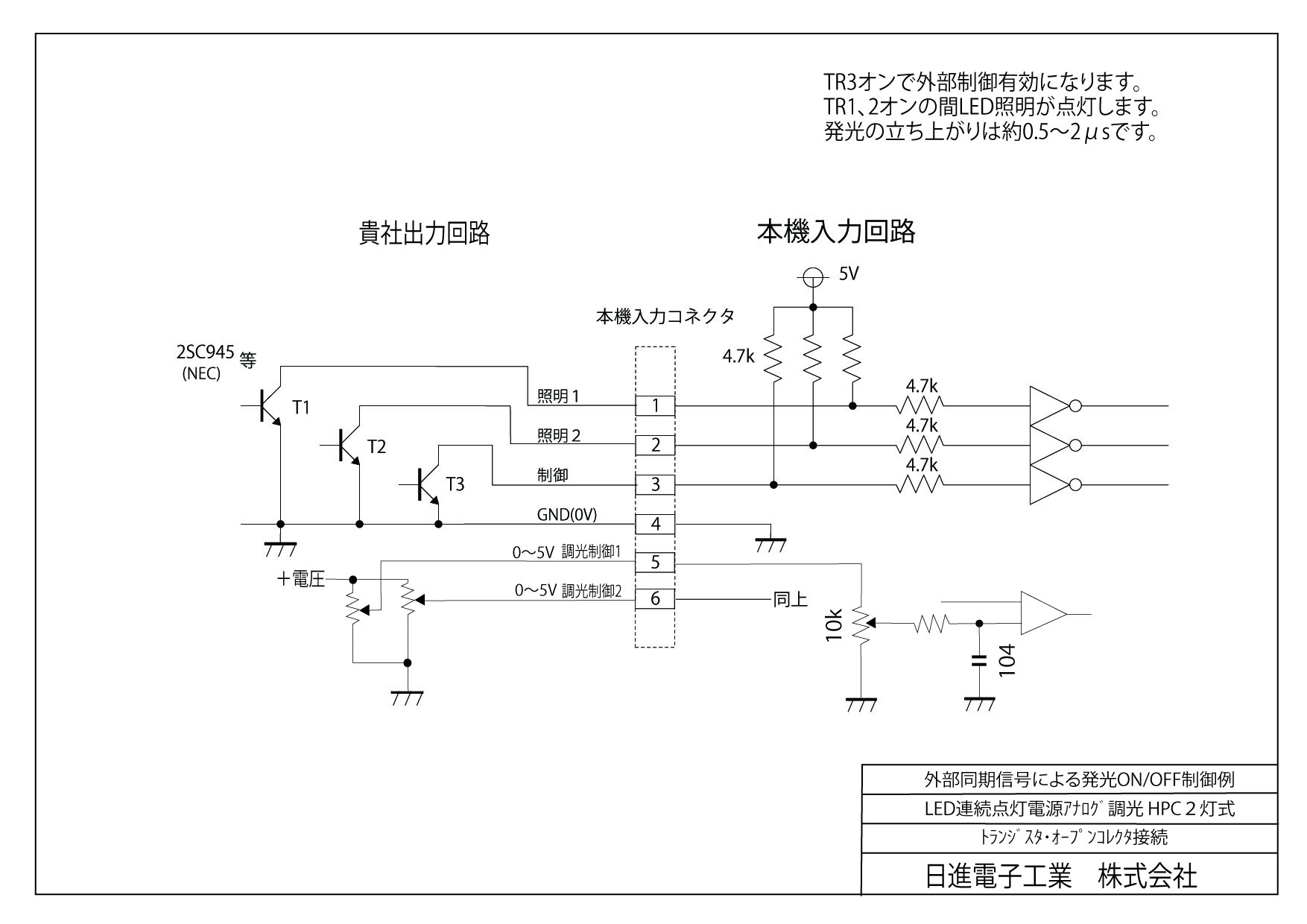

■2CH式点灯制御回路例(NPN)

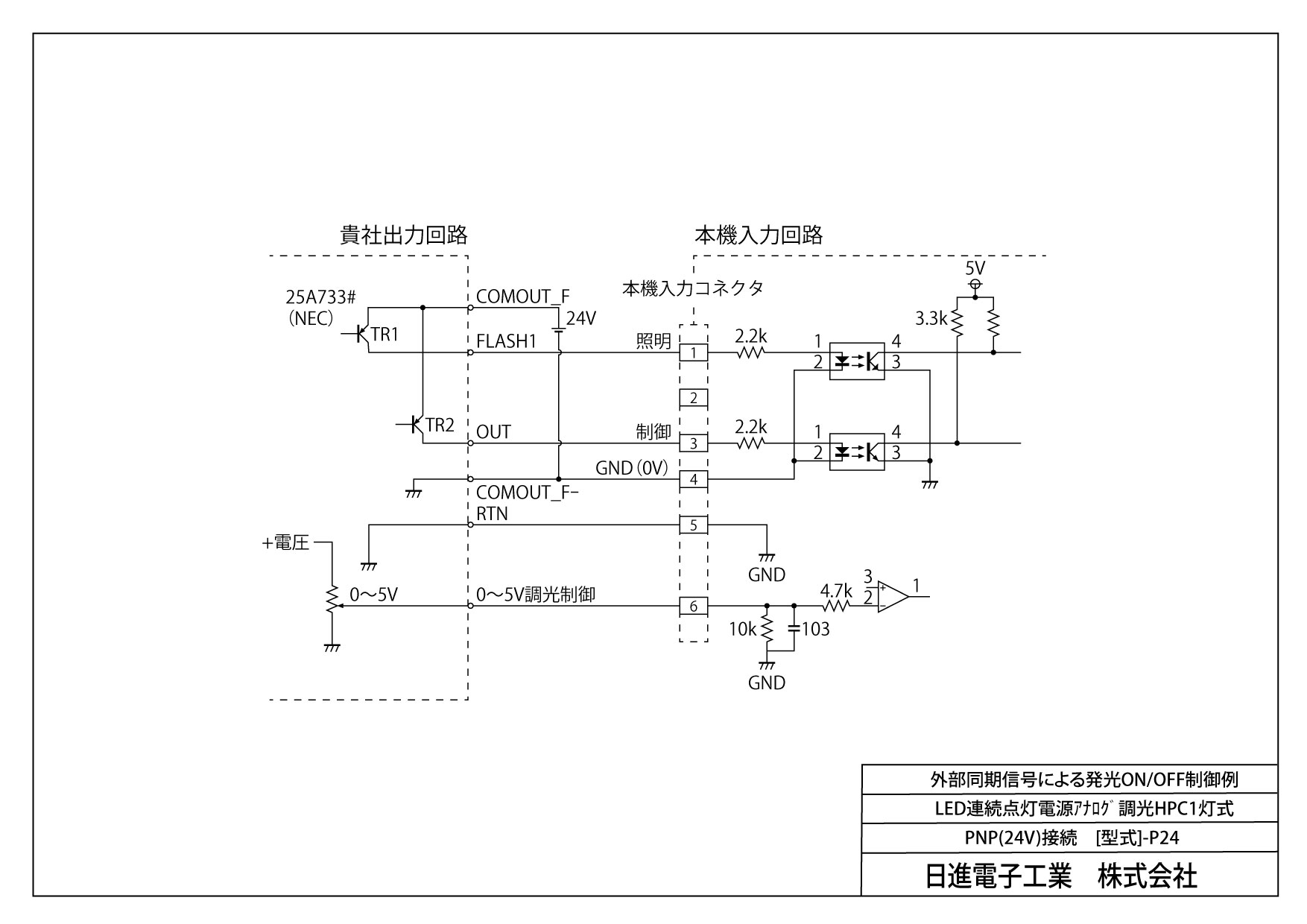

■2CH式点灯制御回路例(PNP)

  • デジタル制御
  • アナログ電圧信号
  • 高周波点灯125kHz
  • PWM調光256階調
  • ON/OFF制御
  • NPN
  • 1チャンネル
  • 入力電源電圧〜200V帯
  • PNP
  • 入力電源電圧〜132V
  • 2チャンネル
  • 入力電源電圧DC24V

仕様

型式チャンネル数最大出力電力コネクタ数入力電源電圧NPN/PNPPDFDXF
HPC-A30S1チャンネル30W2灯(SM)AC85〜250VNPNPDFDXF
HPC-A30S-P241チャンネル30W2灯(SM)AC85〜250VPNPPDFDXF
HPC-A50S1チャンネル50W2灯(SM)AC85〜132VNPNPDFDXF
HPC-A50S-21チャンネル50W2灯(SM)AC85～264VNPNPDFDXF
HPC-A50S-P241チャンネル50W2灯(SM)AC85〜132VPNPPDFDXF
HPC-A50S-2-P241チャンネル50W2灯(SM)AC85～264VPNPPDFDXF
HPC-A100S1チャンネル100W1灯(EL)＋2灯(SM)AC85〜132VNPNPDFDXF
HPC-A100S-21チャンネル100W1灯(EL)＋2灯(SM)AC85～264VNPNPDFDXF
HPC-A100S-P241チャンネル100W1灯(EL)＋2灯(SM)AC85〜132VPNPPDFDXF
HPC-A100S-2-P241チャンネル100W1灯(EL)＋2灯(SM)AC85～264VPNPPDFDXF
HPC-A30W2チャンネル30W(2CH合計)CH1：2灯(SM)
CH2：2灯(SM)		AC85〜250VNPNPDFDXF
HPC-A30W-P242チャンネル30W(2CH合計)CH1：2灯(SM)
CH2：2灯(SM)		AC85〜250VPNPPDFDXF
HPC-A50W2チャンネル50W(2CH合計)CH1：2灯(SM)
CH2：2灯(SM)		AC85〜132VNPNPDFDXF
HPC-A50W-22チャンネル50W(2CH合計)CH1：2灯(SM)
CH2：2灯(SM)		AC85～264VNPNPDFDXF
HPC-A50W-P242チャンネル50W(2CH合計)CH1：2灯(SM)
CH2：2灯(SM)		AC85〜132VPNPPDFDXF
HPC-A50W-2-P242チャンネル50W(2CH合計)CH1：2灯(SM)
CH2：2灯(SM)		AC85～264VPNPPDFDXF
HPC-A100W2チャンネル100W(2CH合計)CH1：1灯(EL)＋2(SM)
CH2：1灯(EL)＋2(SM)		AC85〜132VNPNPDFDXF
HPC-A100W-22チャンネル100W(2CH合計)CH1：1灯(EL)＋2(SM)
CH2：1灯(EL)＋2(SM)		AC85～264VNPNPDFDXF
HPC-A100W-P242チャンネル100W
(2CH合計)		CH1：1灯(EL)＋2(SM)
CH2：1灯(EL)＋2(SM)		AC85〜132VPNPPDFDXF
HPC-A100W-2-P242チャンネル100W
(2CH合計)		CH1：1灯(EL)＋2(SM)
CH2：1灯(EL)＋2(SM)		AC85〜264VPNPPDFDXF
HPC-A30S(24)1チャンネル30W2灯(SM3P)AC85〜250VNPN
HPC-A30S(24)-P241チャンネル30W2灯(SM3P)AC85〜250VPNP
HPC-A50S(24)1チャンネル50W2灯(SM3P)AC85〜132VNPN
HPC-A50S(24)-21チャンネル50W2灯(SM3P)AC85～264VNPNPDFDXF
HPC-A50S(24)-P241チャンネル50W2灯(SM3P)AC85〜132VPNP
HPC-A50S(24)-2-P241チャンネル50W2灯(SM3P)AC85～264VPNP
HPC-A100S(24)1チャンネル100W1灯(EL3P)＋2灯(SM3P)AC85〜132VNPN
HPC-A100S(24)-21チャンネル100W1灯(EL3P)＋2灯(SM3P)AC85～264VNPN
HPC-A100S(24)-P241チャンネル100W1灯(EL3P)＋2灯(SM3P)AC85〜132VPNP
HPC-A100S(24)-2-P241チャンネル100W1灯(EL3P)＋2灯(SM3P)AC85～264VPNP
HPC-A30W(24)2チャンネル30W(2CH合計)CH1：2灯(SM3P)
CH2：2灯(SM3P)		AC85〜250VNPN
HPC-A30W(24)-P242チャンネル30W(2CH合計)CH1：2灯(SM3P)
CH2：2灯(SM3P)		AC85〜250VPNP
HPC-A50W(24)2チャンネル50W(2CH合計)CH1：2灯(SM3P)
CH2：2灯(SM3P)		AC85〜132VNPN
HPC-A50W(24)-22チャンネル50W(2CH合計)CH1：2灯(SM3P)
CH2：2灯(SM3P)		AC85～264VNPN
HPC-A50W(24)-P242チャンネル50W(2CH合計)CH1：2灯(SM3P)
CH2：2灯(SM3P)		AC85〜132VPNPPDFDXF
HPC-A50W(24)-2-P242チャンネル50W(2CH合計)CH1：2灯(SM3P)
CH2：2灯(SM3P)		AC85～264VPNP
HPC-A100W(24)2チャンネル100W(2CH合計)CH1：1灯(EL3P)＋2灯(SM3P)
CH2：1灯(EL3P)＋2灯(SM3P)		AC85〜132VNPN
HPC-A100W(24)-22チャンネル100W(2CH合計)CH1：1灯(EL3P)＋2灯(SM3P)
CH2：1灯(EL3P)＋2灯(SM3P)		AC85～264VNPN
HPC-A100W(24)-P242チャンネル100W(2CH合計)CH1：1灯(EL3P)＋2灯(SM3P)
CH2：1灯(EL3P)＋2灯(SM3P)		AC85〜132VPNP
HPC-A100W(24)-2-P242チャンネル100W(2CH合計)CH1：1灯(EL3P)＋2灯(SM3P)
CH2：1灯(EL3P)＋2灯(SM3P)		AC85～264VPNP
HPCD-A30S1チャンネル30W2灯(SM)DC24V±10％NPNPDFDXF
HPCD-A30S-P241チャンネル30W2灯(SM)DC24V±10％PNPPDFDXF
HPCD-A50S1チャンネル50W2灯(SM)DC24V±10％NPNPDFDXF
HPCD-A50S-P241チャンネル50W2灯(SM)DC24V±10％PNPPDFDXF
HPCD-A100S1チャンネル100W1灯(EL)＋2灯(SM)DC24V±10％NPNPDFDXF
HPCD-A100S-P241チャンネル100W1灯(EL)＋2灯(SM)DC24V±10％PNPPDFDXF
HPCD-A30W2チャンネル30W(2CH合計)CH1：2灯(SM)
CH2：2灯(SM)		DC24V±10％NPNPDFDXF
HPCD-A30W-P242チャンネル30W(2CH合計)CH1：2灯(SM)
CH2：2灯(SM)		DC24V±10％PNPPDFDXF
HPCD-A50W2チャンネル50W(2CH合計)CH1：2灯(SM)
CH2：2灯(SM)		DC24V±10％NPNPDFDXF
HPCD-A50W-P242チャンネル50W(2CH合計)CH1：2灯(SM)
CH2：2灯(SM)		DC24V±10％PNPPDFDXF
HPCD-A100W2チャンネル100W(2CH合計)CH1：1灯(EL)＋2(SM)
CH2：1灯(EL)＋2(SM)		DC24V±10％NPNPDFDXF
HPCD-A100W-P242チャンネル100W(2CH合計)CH1：1灯(EL)＋2(SM)
CH2：1灯(EL)＋2(SM)		DC24V±10％PNPPDFDXF
HPCD-A30S(24)1チャンネル30W2灯(SM3P)DC24V±0.5VNPNPDFDXF
HPCD-A30S(24)-P241チャンネル30W2灯(SM3P)DC24V±0.5VPNPPDFDXF
HPCD-A50S(24)1チャンネル50W2灯(SM3P)DC24V±0.5VNPNPDFDXF
HPCD-A50S(24)-P241チャンネル50W2灯(SM3P)DC24V±0.5VPNPPDFDXF
HPCD-A100S(24)1チャンネル100W1灯(EL3P)＋2灯(SM3P)DC24V±0.5VNPNPDFDXF
HPCD-A100S(24)-P241チャンネル100W1灯(EL3P)＋2灯(SM3P)DC24V±0.5VPNPPDFDXF
HPCD-A30W(24)2チャンネル30W(2CH合計)CH1：2灯(SM3P)
CH2：2灯(SM3P)		DC24V±0.5VNPNPDFDXF
HPCD-A30W(24)-P242チャンネル30W(2CH合計)CH1：2灯(SM3P)
CH2：2灯(SM3P)		DC24V±0.5VPNPPDFDXF
HPCD-A50W(24)2チャンネル50W(2CH合計)CH1：2灯(SM3P)
CH2：2灯(SM3P)		DC24V±0.5VNPN
HPCD-A50W(24)-P242チャンネル50W(2CH合計)CH1：2灯(SM3P)
CH2：2灯(SM3P)		DC24V±0.5VPNP
HPCD-A100W(24)2チャンネル100W(2CH合計)CH1：1灯(EL3P)＋2灯(SM3P)
CH2：1灯(EL3P)＋2灯(SM3P)		DC24V±0.5VNPN
HPCD-A100W(24)-P242チャンネル100W(2CH合計)CH1：1灯(EL3P)＋2灯(SM3P)
CH2：1灯(EL3P)＋2灯(SM3P)		DC24V±0.5VPNP
