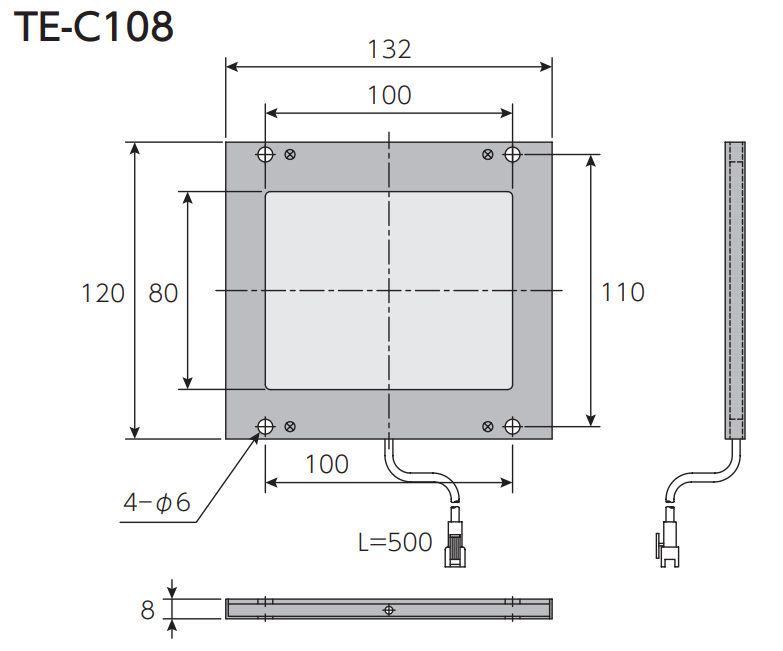

IRTE-C108
TEシリーズ エッジライト式透過型
- 導光板使用
- 薄型
- 省電力
- 低発熱
- 赤外LED可
- 赤外線LED
- DC12V
赤外光 850nm
仕様
| 型式 | IRTE-C108 |
|---|---|
| 発光部（mm） | 100×80mm |
| LED数 | 84 |
| 消費電力（W） | 3.4 |
| 質量（g） | 270 |
| 入力電圧 | DC12V |
● コネクタは「SM型」となります。
