LED照明の発光方式
日進電子工業では、3タイプの発光方式をご用意しております。
検査条件や目的にあわせて最適な機種をお選びいただけます。

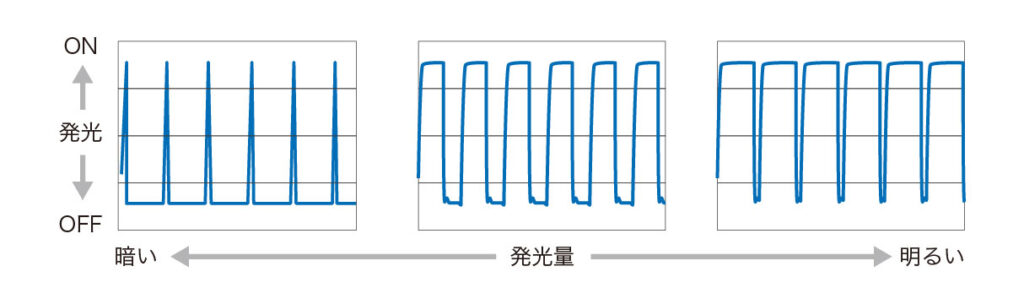

高周波連続点灯用電源
高い周波数で点灯ON／OFFを繰り返す発光方式。
パルスのデューティー比可変で、LEDの明るさを変えられます。
特徴
- 高周波パルスで連続点灯
- パルスのデューティー比を制御して調光
- 調光のリニアリティが高い
- 発光効率が高い
- 応答速度がはやい
| 推奨カメラ | エリアセンサカメラ |
| 対応シリーズ | HPKD-36W、HPA/HPBシリーズ、HPCシリーズ、HPC-Pシリーズ、HPC-R/Lシリーズ、 HPC-Aシリーズ、LPRシリーズ、LPR-Dシリーズ、LPR-Aシリーズ、HRシリーズ |

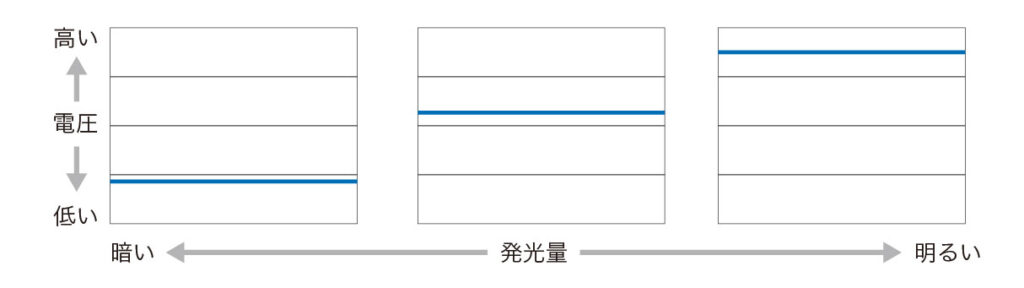

直流電圧連続点灯用電源
電圧可変により、0〜100%の調光が可能可変で、LEDの明るさを変えられます。
特徴
- 直流電圧でLEDを点灯
- 電圧を制御して調光
- 応答速度がはやい
| 推奨カメラ | ラインセンサ ハイスピードカメラ エリアセンサカメラでの高速シャッターでの撮影時 |
| 対応シリーズ | CRシリーズ、CR-Dシリーズ、CR-Aシリーズ、CHRシリーズ |

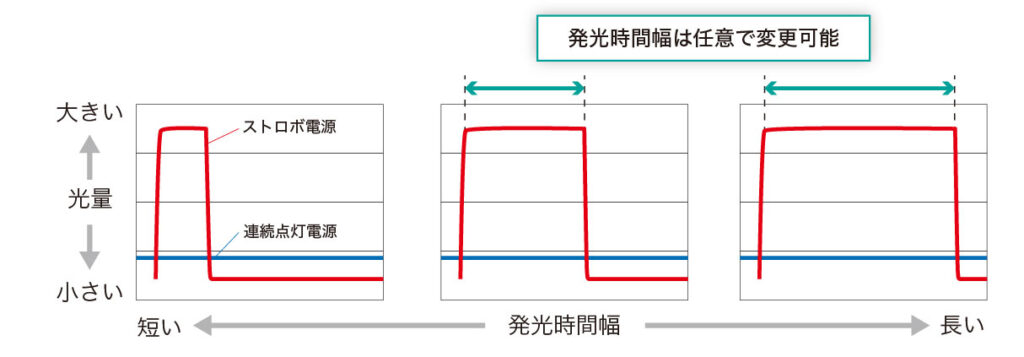

ストロボ点灯用電源
瞬間的なストロボ発光でLED照明を点灯させる方式。発光時間幅は最短1μsで設定可能です。
オーバードライブ発光により、光量のピークレベル値は連続点灯に比べ3.5〜7倍明るく発光します(発光色により異なります)。
特徴
- 瞬間的な直流電圧で点灯
- 発光時間と電圧を制御して調光
- 光量のピーク値は連続点灯の3.5~7倍
- 応答速度がはやい
| 推奨カメラ | エリアセンサカメラ ※ローリングシャッターには不向き |
| 対応シリーズ | DSシリーズ、LPS-200シリーズ、LPS-D200シリーズ、LPS-A200シリーズ、LPS-3Gシリーズ、 LPS-D3Gシリーズ、LPS-A3Gシリーズ |
