外部同期信号による発光ON/OFF（NPN型／PNP型）
日進電子工業製“LEDルーミナーシリーズ”のLED 照明用電源は、全ての機種で外部信号による発光ON/OFF制御が可能です。
接続回路は、「NPN接続型」と「PNP接続型」を用意しています。
連続点灯用電源

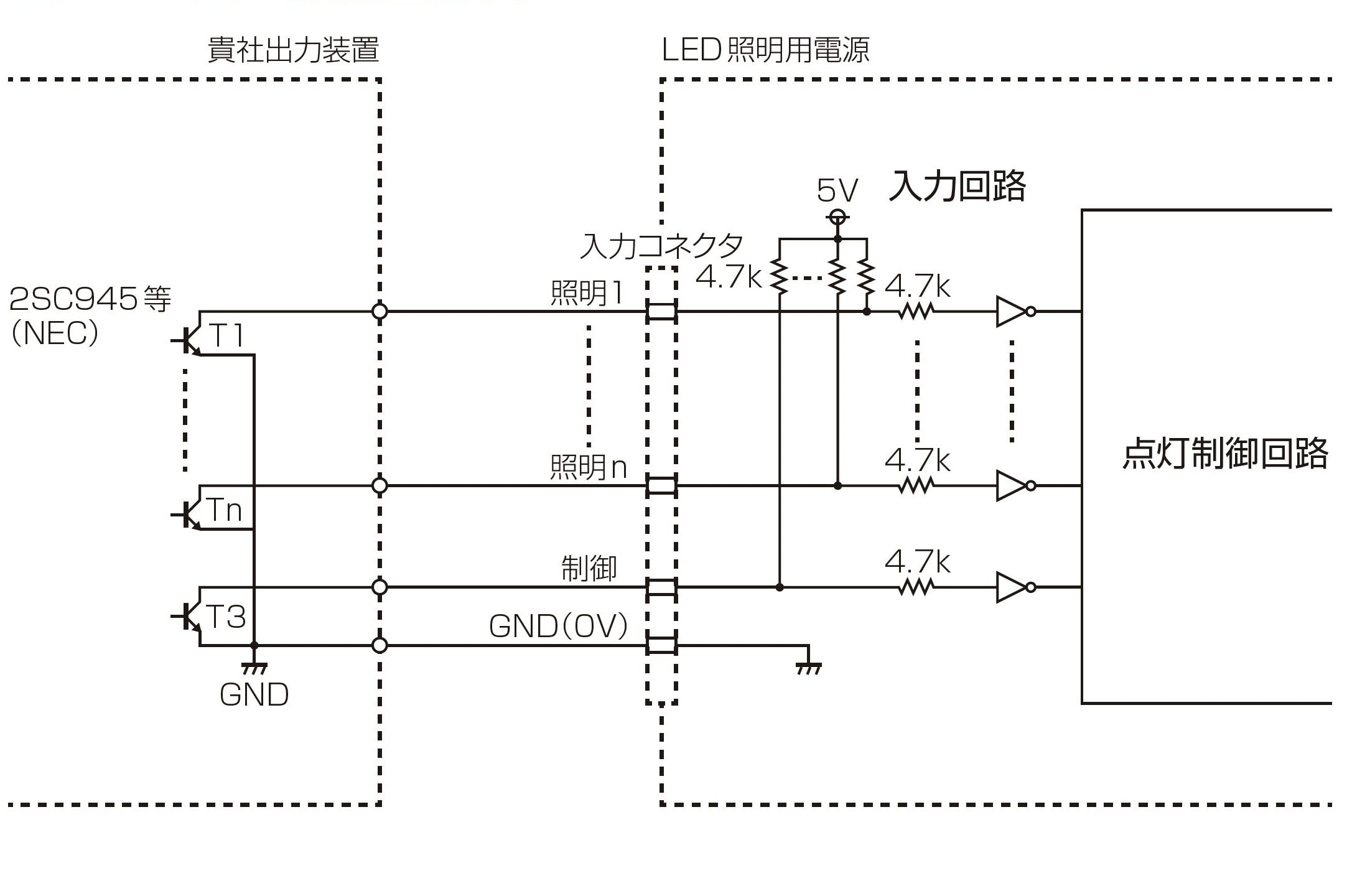

●NPNの接続回路例

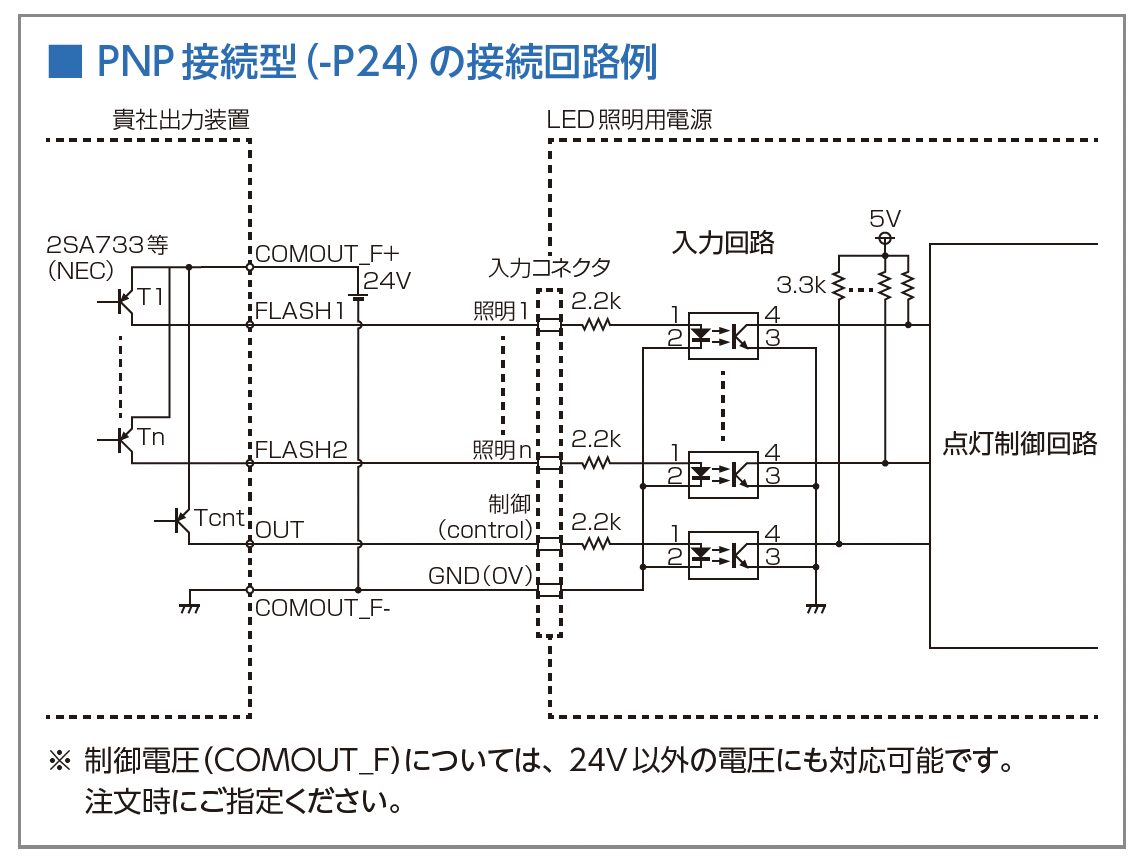

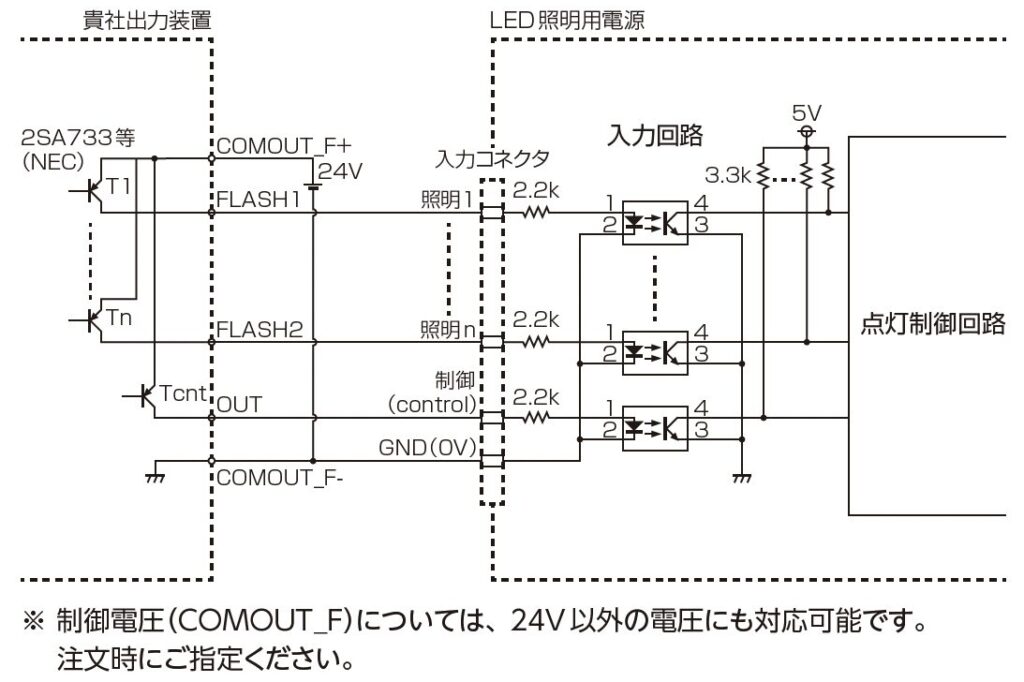

●PNP(-P24)の接続型回路例
ストロボ点灯用電源
DSシリーズ

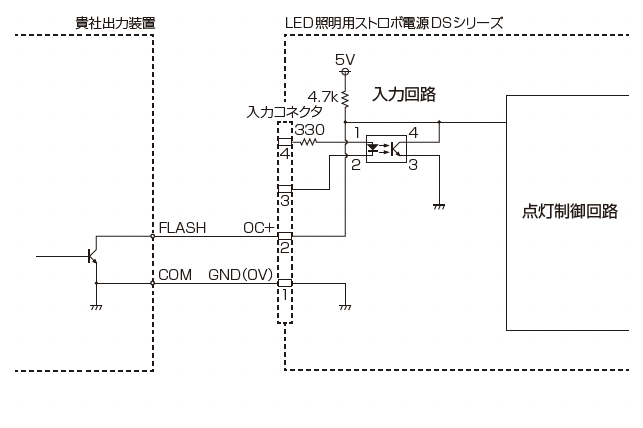

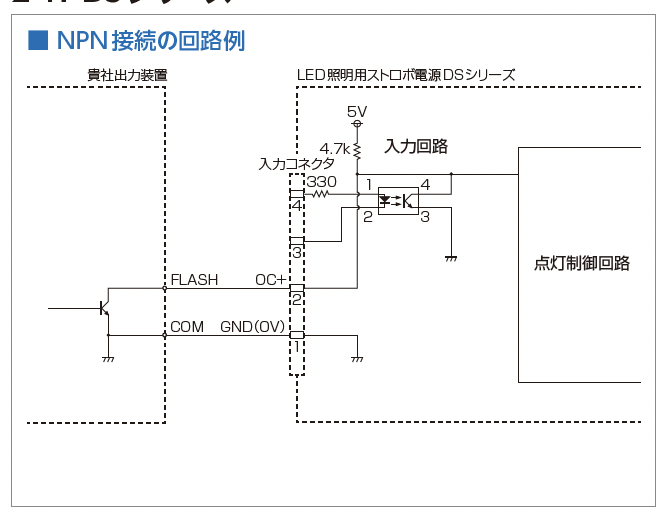

●NPNの接続回路例

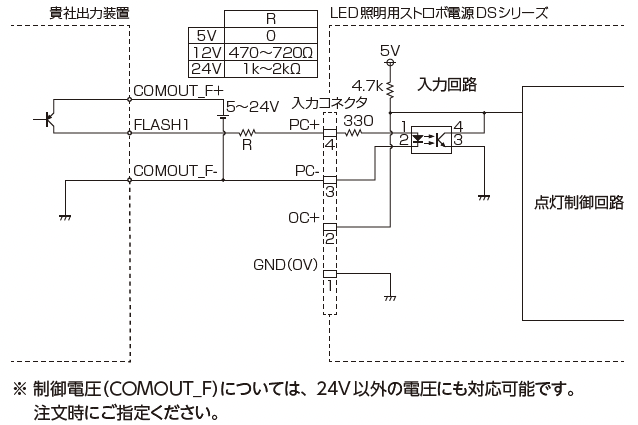

●PNP(-P24)の接続回路例
LPSシリーズ

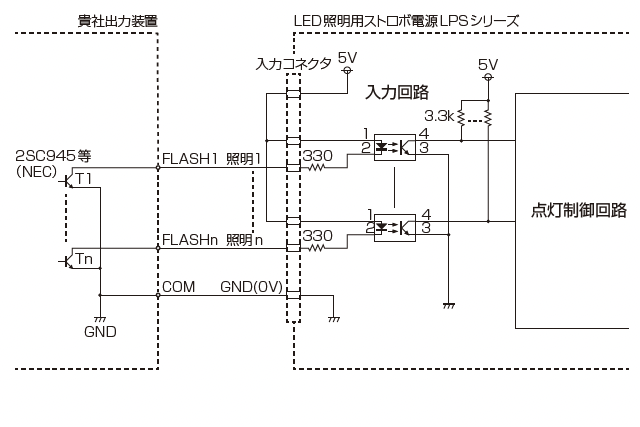

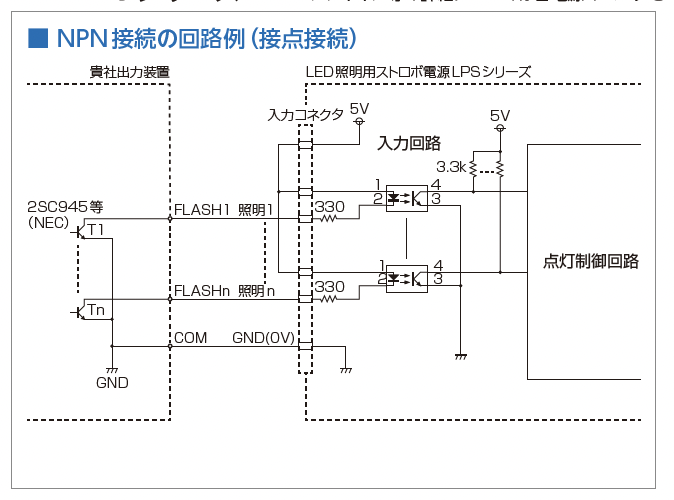

●NPNの接続回路例(接点接続)

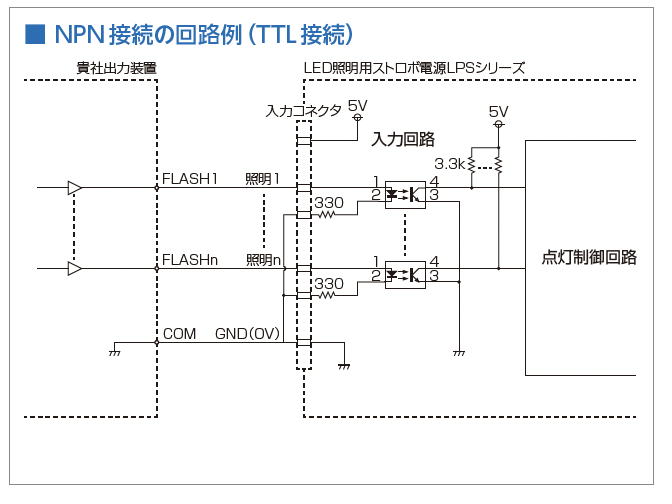

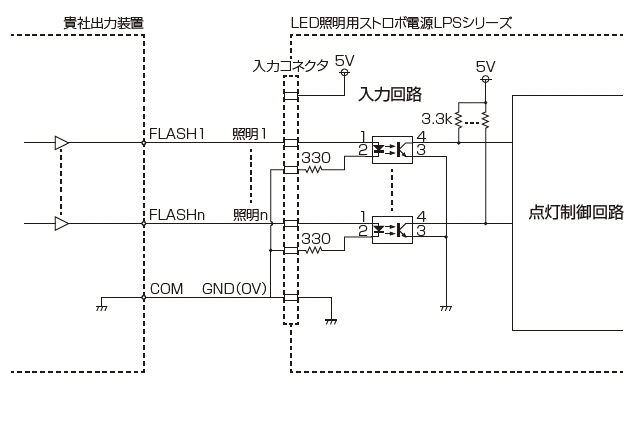

●NPNの接続回路例(TTL接続)
