BGシリーズ
R面・透過型
製品詳細

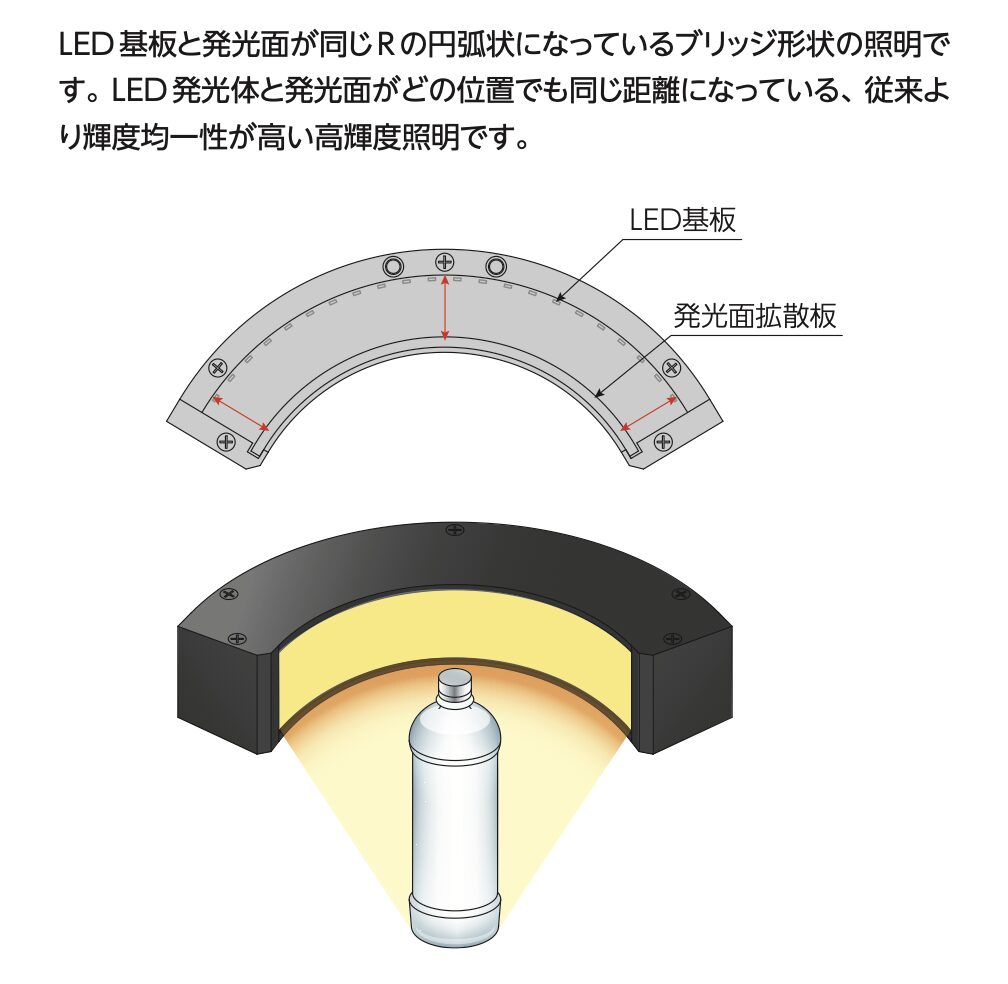

発光面に曲面成形した拡散板を搭載した透過照明です。
円周上を移動する対象ワークと発光面の距離を一定にすることができるため、移動中の 複数回撮像などにも最適です。
照明内部には拡がり角の広いチップLEDを面状に配列し、ムラの少ない高輝度な面発光を可能にしています。
● 標準4タイプのほか、特注にも対応します
発光面サイズやR曲面の異なる7機種を標準で用意しております
● 高輝度で均一な透過照明を実現
高輝度チップLEDを面上に配列しているため、高輝度で均一な発光面となっています。
撮像事例

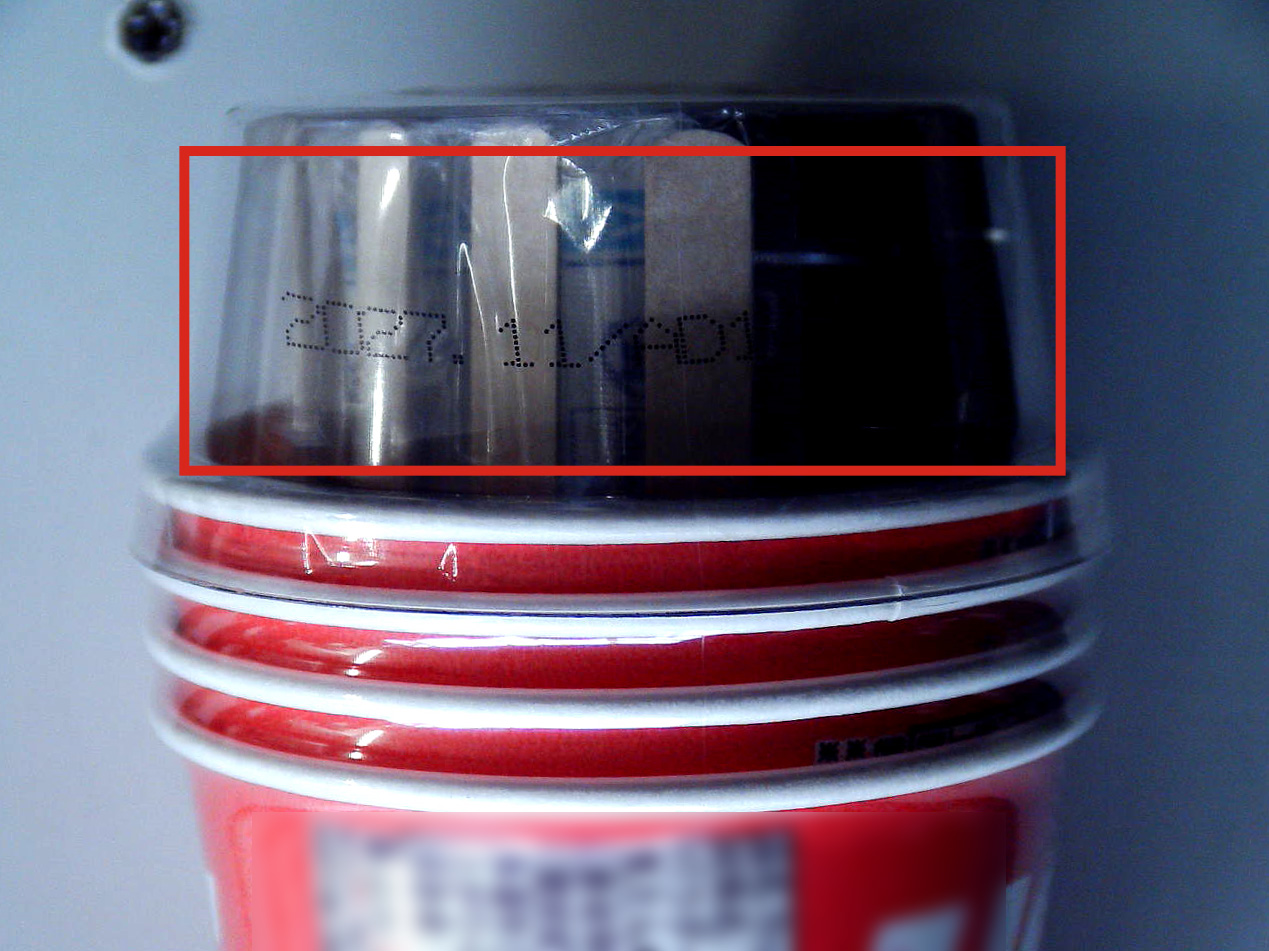

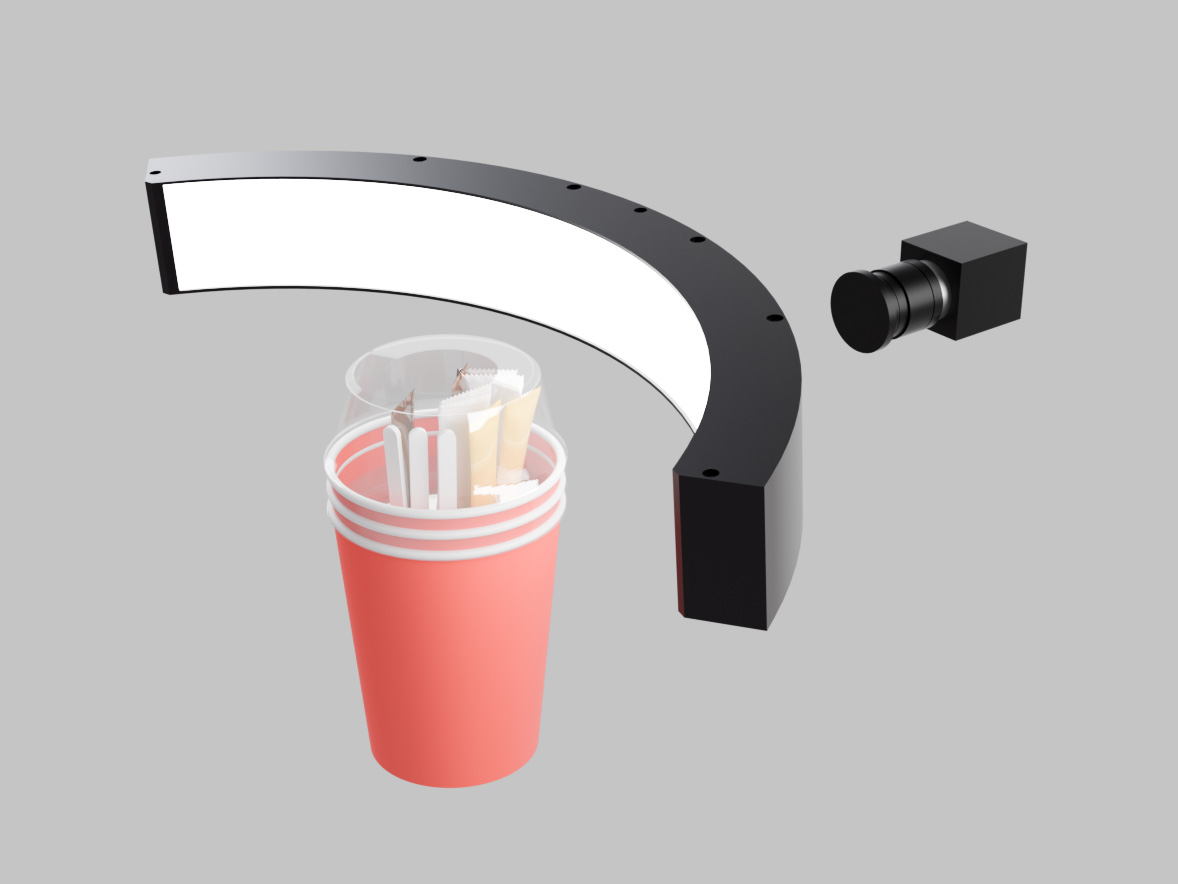

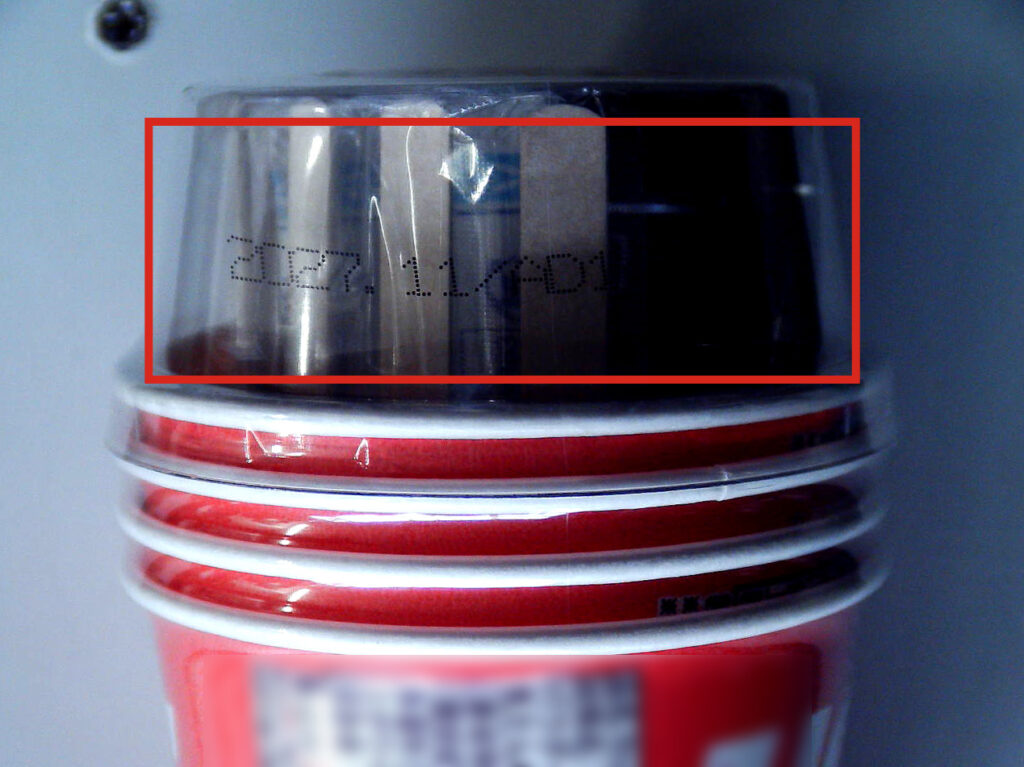

＜カップコーヒーの印字検査＞
ワーク画像

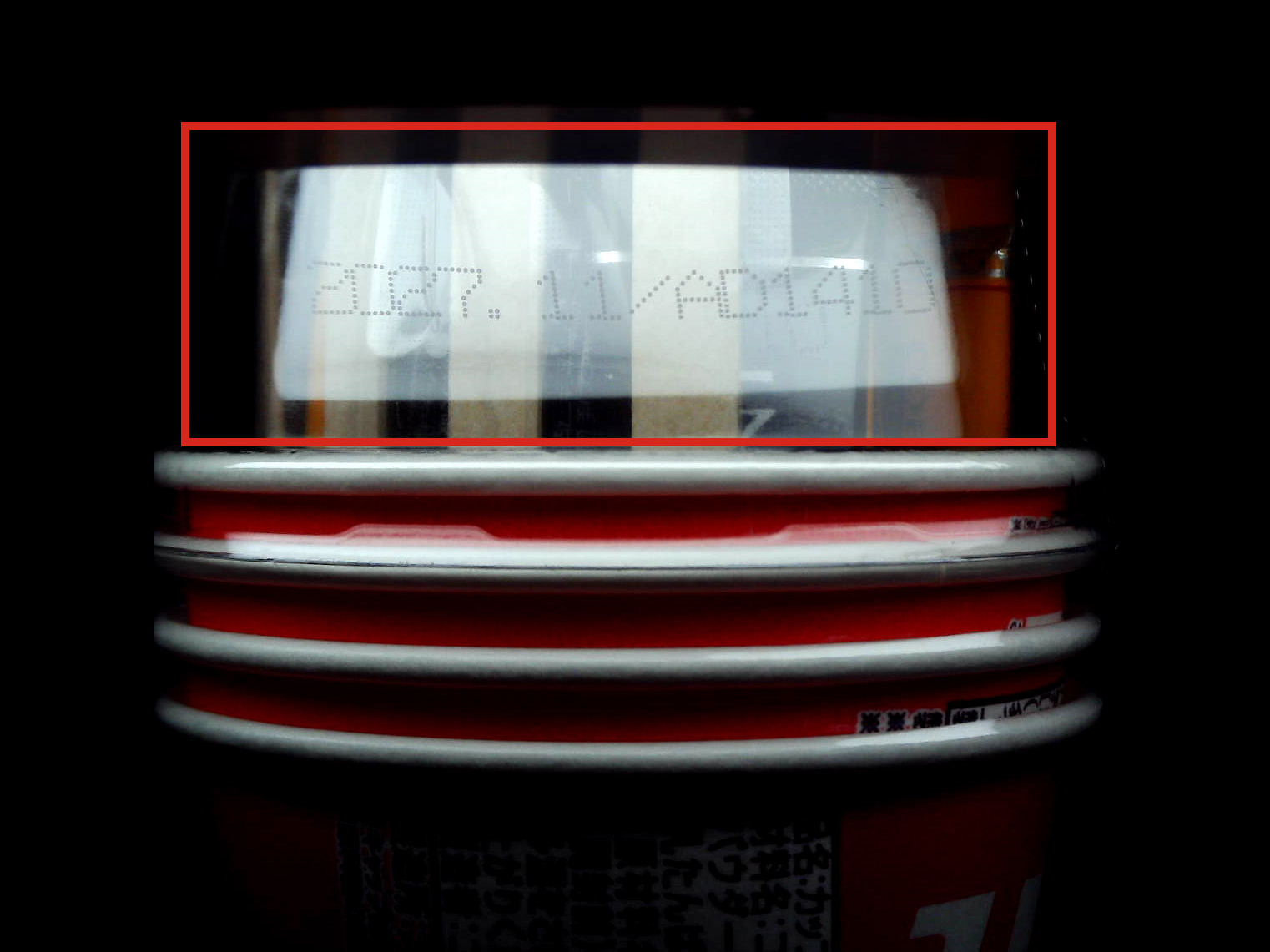

WBG-120
- チップLED
- 高輝度
- 高均一照射
- 曲面発光
- 赤外LED可 ・24V製作可（照明接続コネクタの形状が変わります）
- 赤外線LED
- DC12V
仕様
| 型式 | 発光色 | 入力電圧 | 消費電力（W） | DXF | |
|---|---|---|---|---|---|
| IRBG-30 | 赤外線LED | DC12V | 5.3 | DXF | |
| IRBG-60 | 赤外線LED | DC12V | 8.2 | DXF | |
| IRBG-90 | 赤外線LED | DC12V | 11.0 | DXF | |
| IRBG-120 | 赤外線LED | DC12V | 13.9 | DXF |
