LPS-A3Gシリーズ
外部アナログ電圧信号調光型
製品詳細
高輝度パワーLED素子が使われているスポット照明シリーズをストロボ発光させるための電源部です。
オーバードライブ発光により連続点灯電源よりも発光ピーク値比で赤色・約5倍、その他の色で約3～4倍程度光量がアップします。
DC0～5Vの外部アナログ電圧信号によって25～100％の調光制御が可能です。
アナログボリュームでの調光機能も搭載しています。
光量変更の自動制御や発光光量の再現性を必要とされる場合などに最適です。
● 調光用アナログ電圧DC0〜5V間の入力で25〜100％間を調光可能
● 外部トリガー信号に同期して発光可能
● デジタルスイッチで発光時間幅を任意設定可能
● 外部信号による発光時間幅の設定も可能
● 点灯中はフル直流点灯します
● 瞬間的な発光なので、連続点灯より大きな電流を流せます
● 連続点灯に比べ、赤色で約5倍、白・青・緑色で約3～4倍程度明るいピークレベル光量となります
LPS-A3GとLPS-A3GMの違い
発光時間幅の設定範囲によってLPS-A3G(1～990μs)とLPS-A3GM(10μs～9.9ms)があります。

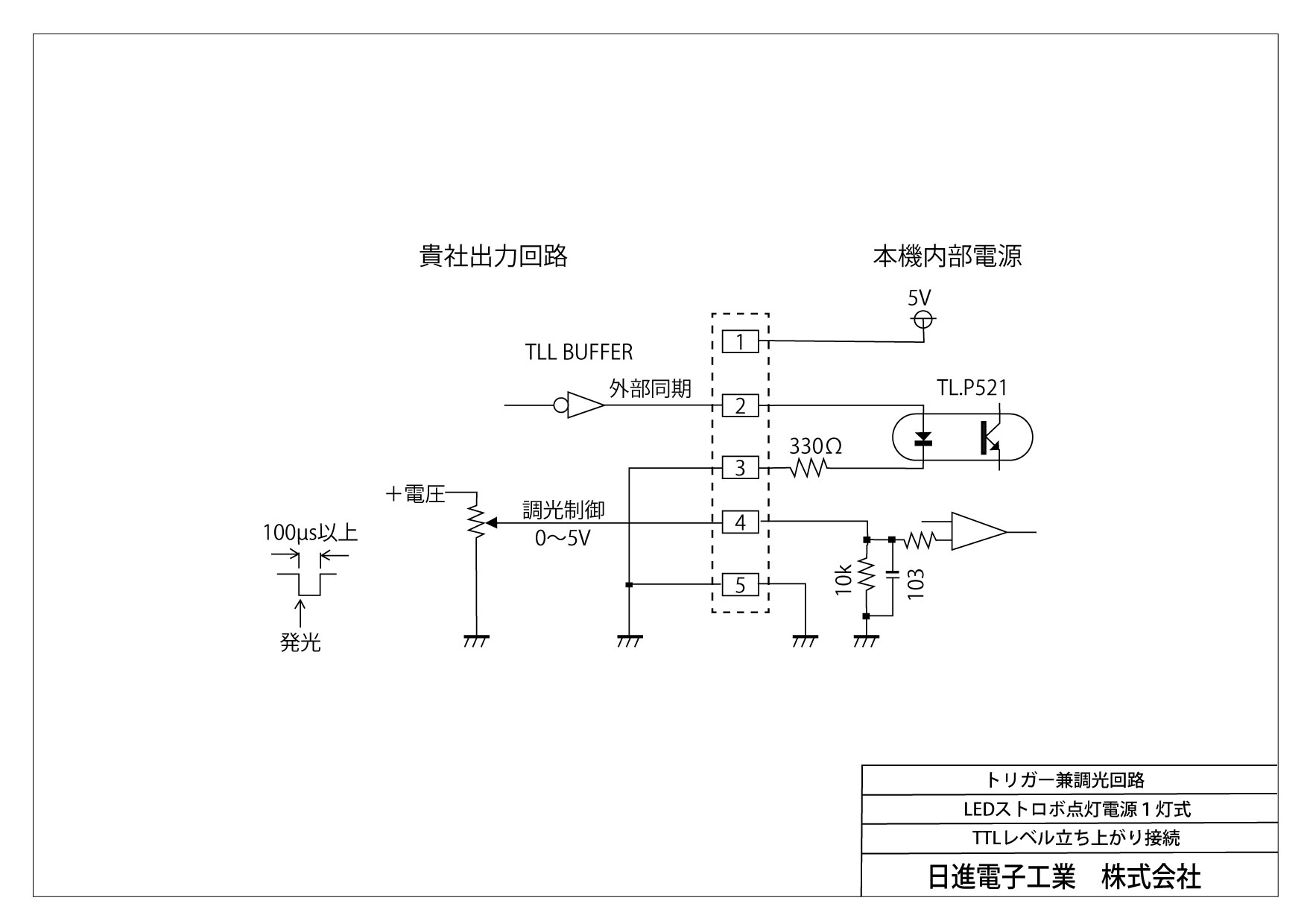

■1CH式トリガー回路(TTL＋)

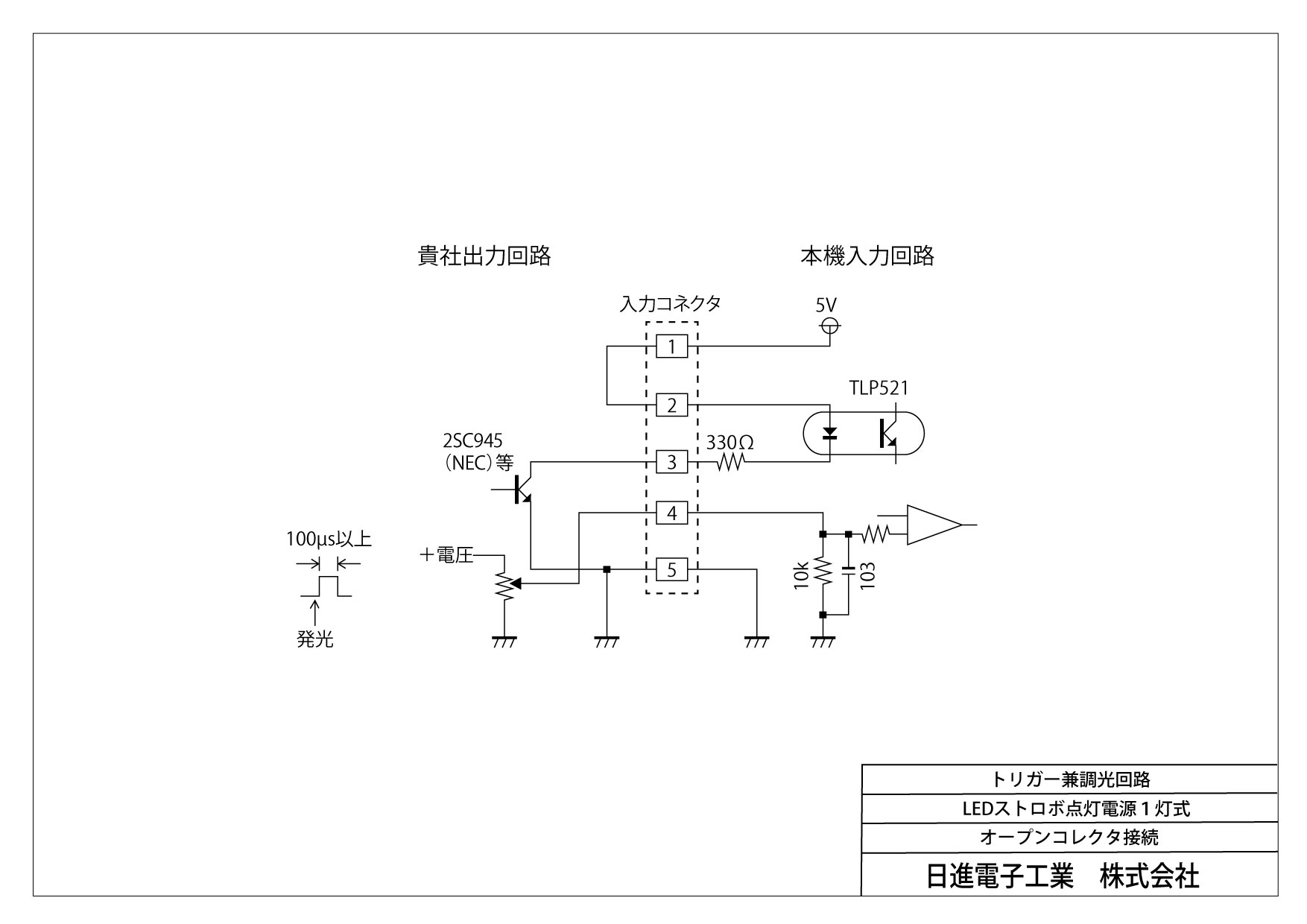

■1CH式トリガー回路(O.C)

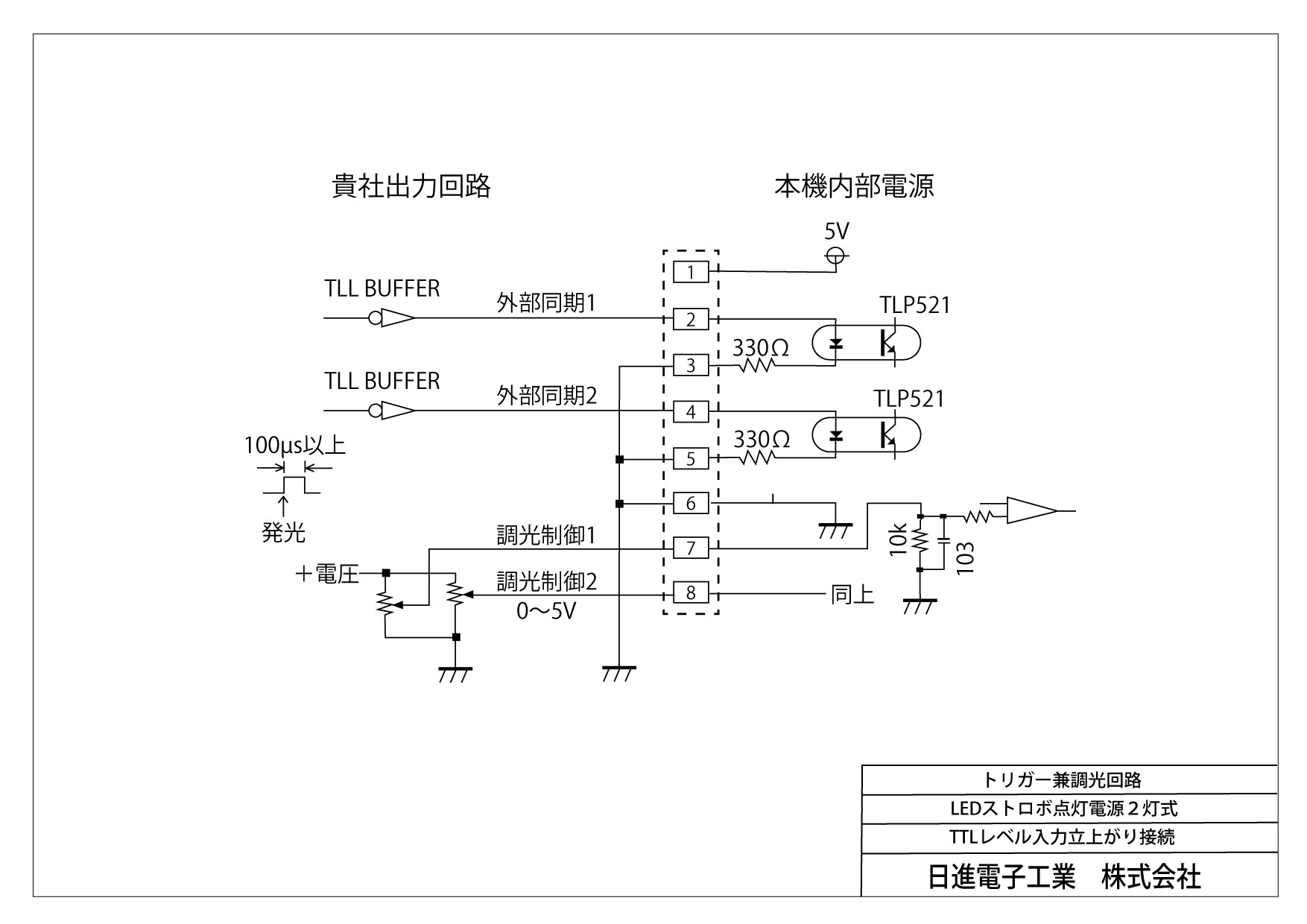

■2CH式トリガー回路(TTL＋)

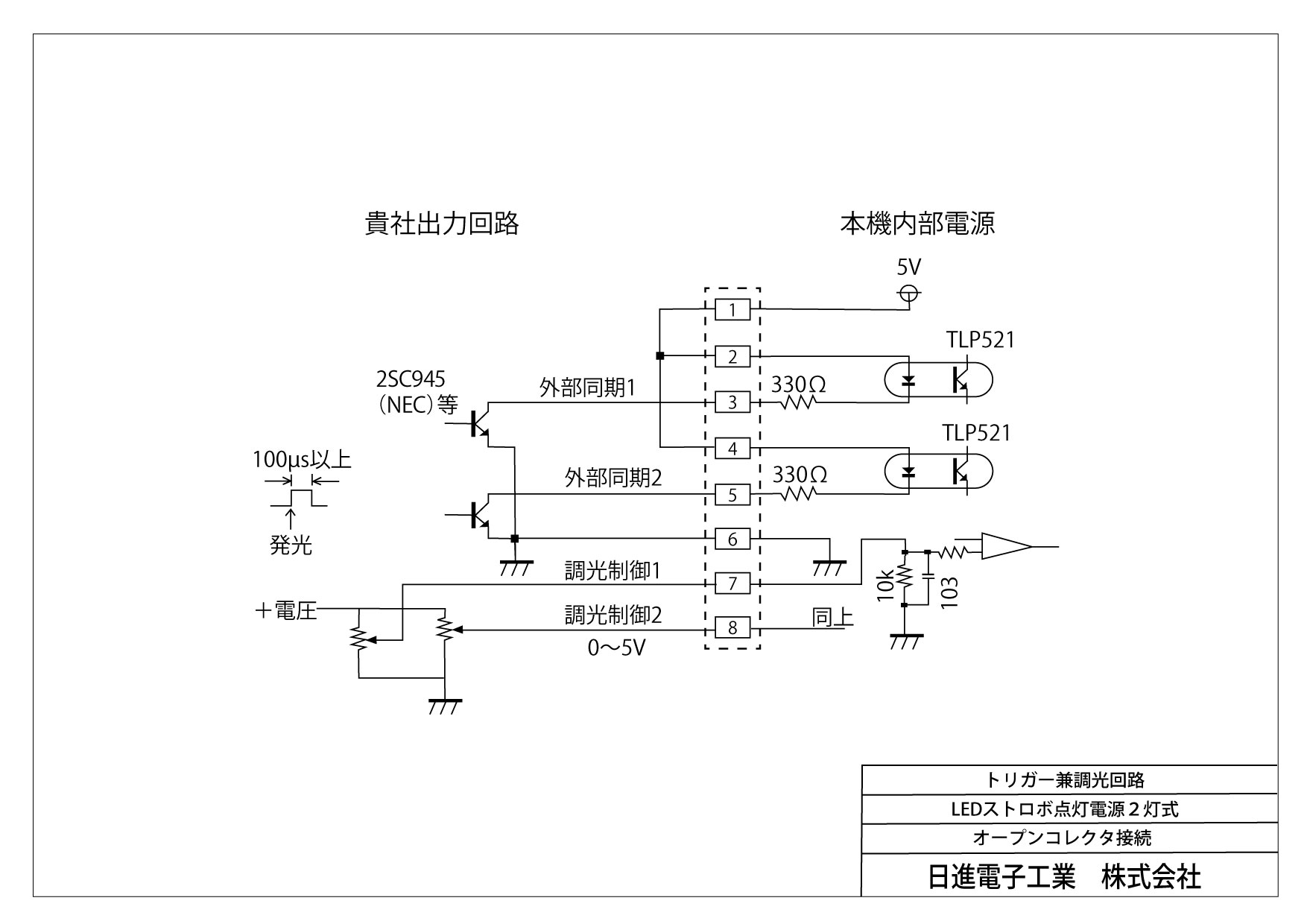

■2CH式トリガー回路(O.C)

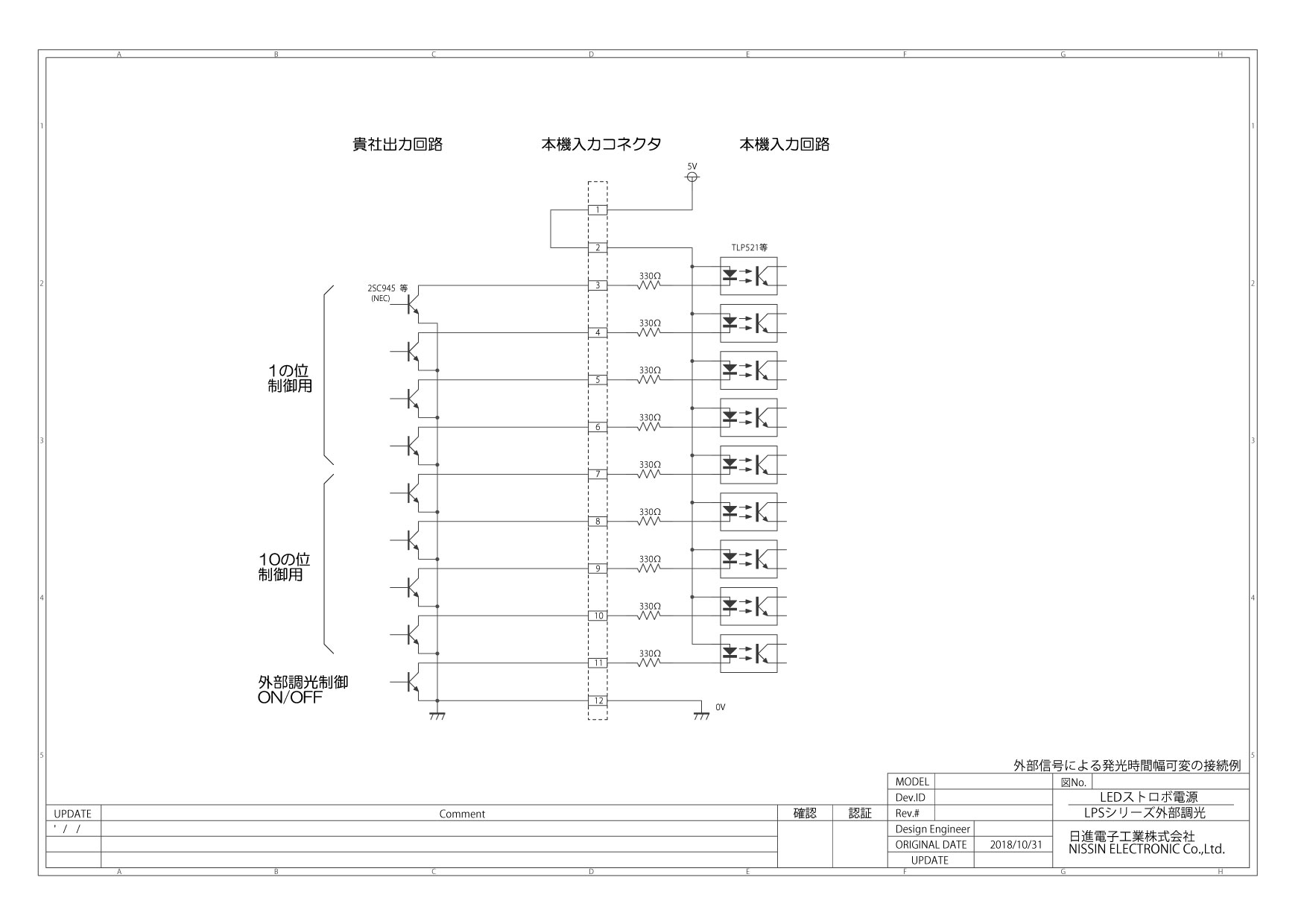

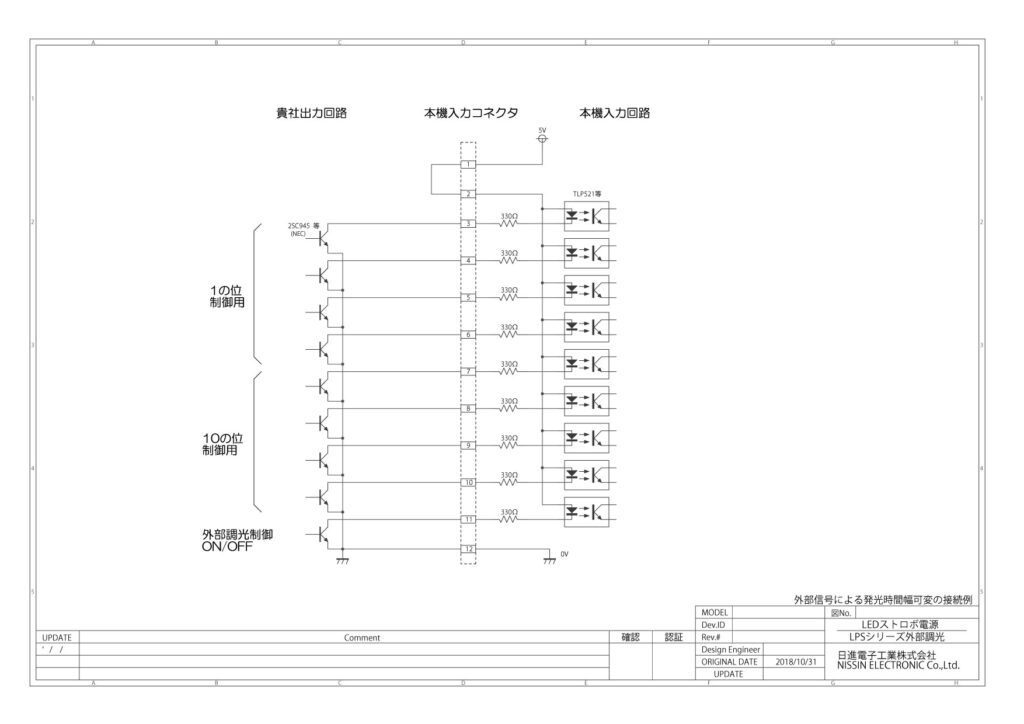

■発光時間幅外部可変回路
- ストロボ点灯外部トリガー同期発光
- 外部アナログ電圧信号調光
- アナログボリューム調光
- 発光時間幅デジタルスイッチ
- 発光時間幅外部信号可変
- 1チャンネル
- 入力電源電圧〜132V
- 3Gシリーズ
- 入力電源電圧〜200V帯
- 3GMシリーズ
- 2チャンネル
仕様
| 型式 | チャンネル数 | 照明出力(無負荷時) | コネクタ数 | 入力電源電圧 | DXF | |
|---|---|---|---|---|---|---|
| LPS-A3GS | 1チャンネル | DC5〜12V | 2灯 | AC85〜132V | DXF | |
| LPS-A3GS-2 | 1チャンネル | DC5〜12V | 2灯 | AC85〜264V | DXF | |
| LPS-A3GMS | 1チャンネル | DC5〜12Ｖ | 2灯 | AC85〜132V | DXF | |
| LPS-A3GMS-2 | 1チャンネル | DC5〜12V | 2灯 | AC85〜264V | DXF | |
| LPS-A3GW | 2チャンネル | DC5〜12V | CH1：2灯 CH2：2灯 各灯独立調光 | AC85〜132V | DXF | |
| LPS-A3GW-2 | 2チャンネル | DC5〜12Ｖ | CH1：2灯 CH2：2灯 各灯独立調光 | AC85〜264V | DXF | |
| LPS-A3GMW | 2チャンネル | DC5〜12V | CH1：2灯 CH2：2灯 各灯独立調光 | AC85〜132V | DXF | |
| LPS-A3GMW-2 | 2チャンネル | DC5〜12V | CH1：2灯 CH2：2灯 各灯独立調光 | AC85〜264V | DXF |
関連商品
- ストロボアナログ電圧調光兼点灯制御ケーブル LSA-SIGシリーズ
外部からのアナログ電圧信号で調光可変させるときに使用します。
ストロボトリガー信号入力用コードも兼ねています（S型、W型のみ）。
