THRシリーズ

スポット照明シリーズ専用電源部 定電流制御型

製品詳細

電流制御のスポット照明用電源です。
一定の電流が流れるよう制御されているため、発光開始時のLEDの個体差による点灯バラつきがありません。

●外部信号による発光のON/OFF制御が可能
●発光開始時のLEDの点灯バラつきが無い

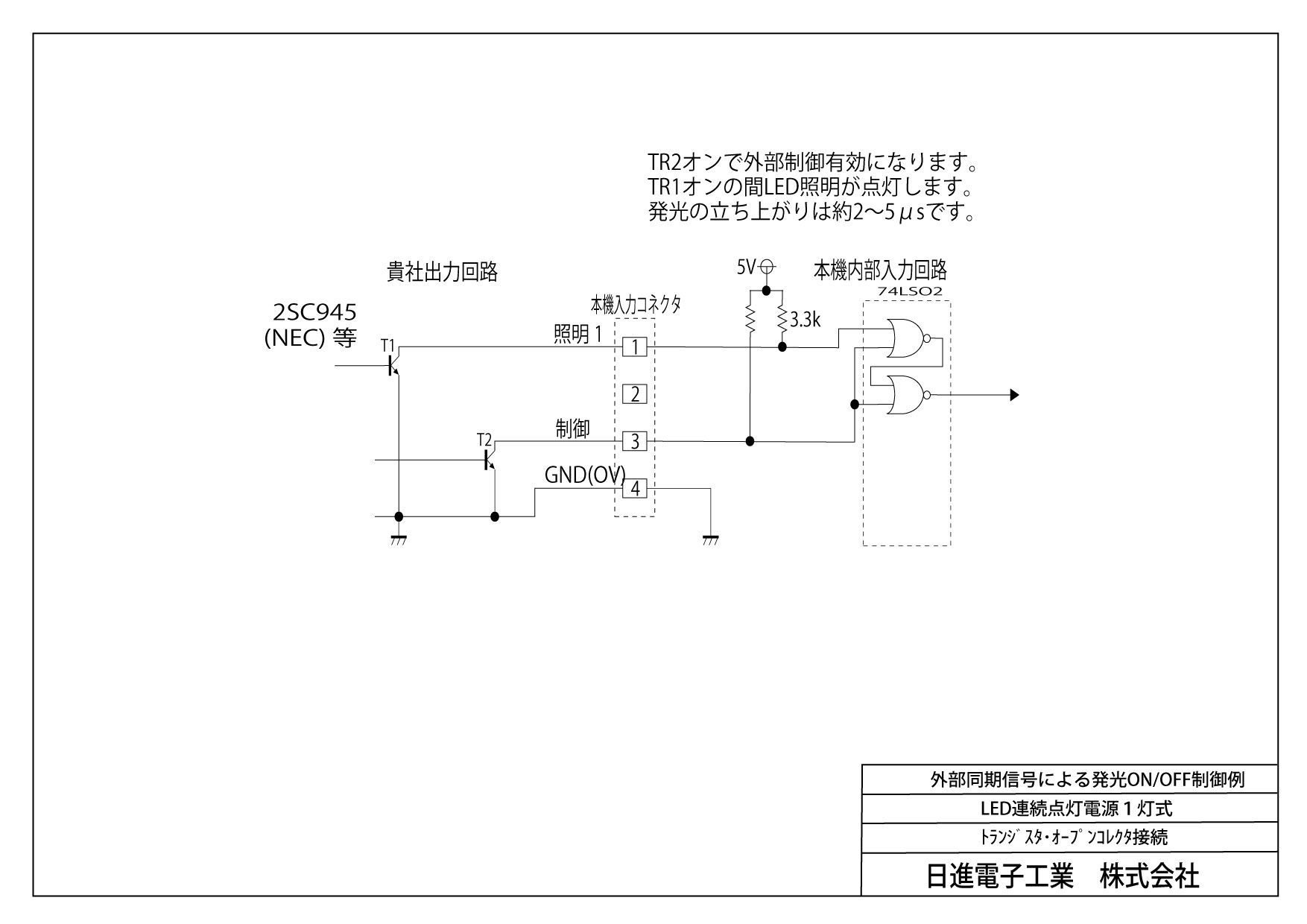

■1CH式点灯制御回路例(NPN)

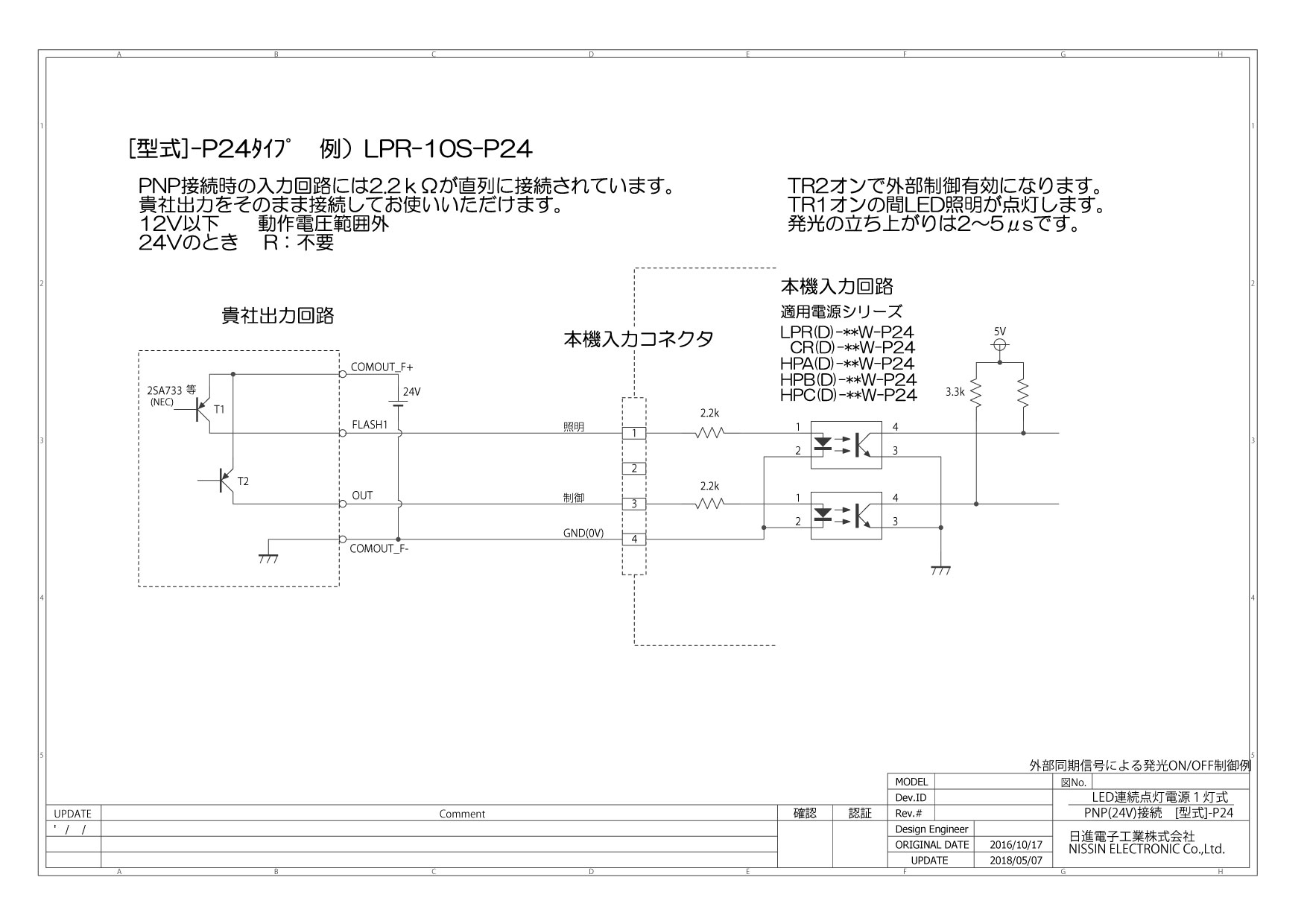

■1CH式点灯制御回路例(PNP)

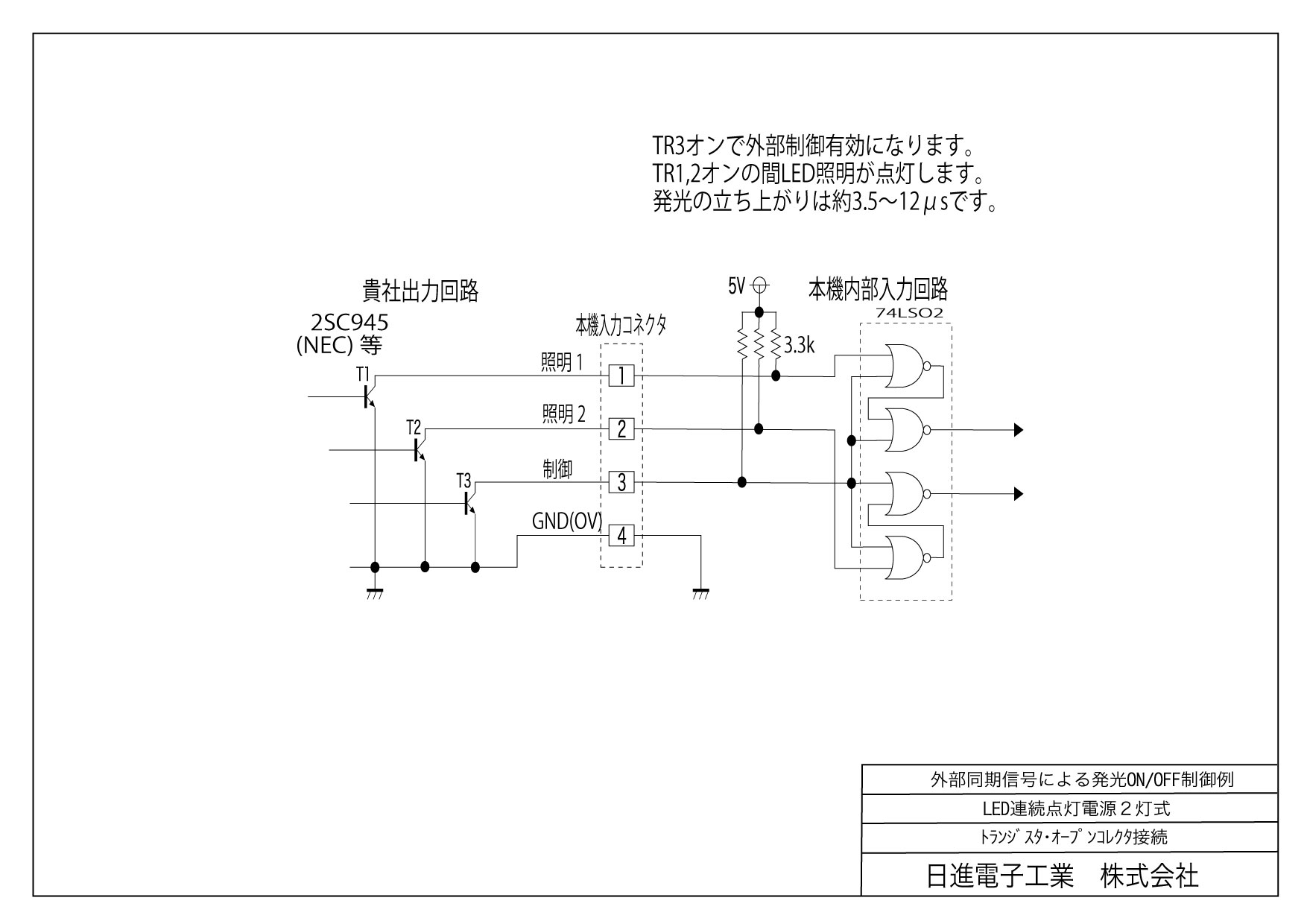

■1CH式点灯制御回路例(NPN)

  • スポット照明専用
  • ON/OFF制御
  • NPN
  • 1チャンネル
  • 入力電源電圧〜132V
  • THRシリーズ
  • 入力電源電圧〜200V帯
  • PNP
  • 2チャンネル
  • THR-Aシリーズ

仕様

型式照明出力チャンネル数コネクタ数入力電源電圧NPN/PNPPDFDXF
THR-1.0S1000mA1チャンネル1灯AC85～132VNPN
THR-1.0S-21000mA1チャンネル1灯AC85～264VNPN
THR-1.0S-P241000mA1チャンネル1灯AC85～132VPNP
THR-1.0S-2-P241000mA1チャンネル1灯AC85～264VPNP
THR-1.5S1500mA1チャンネル1灯AC85～132VNPNPDFDXF
THR-1.5S-21500mA1チャンネル1灯AC85～264VNPNPDFDXF
THR-1.5S-P241500mA1チャンネル1灯AC85～132VPNPPDFDXF
THR-1.5S-2-P241500mA1チャンネル1灯AC85～264VPNPPDFDXF
THR-1.0W1000mA2チャンネル2灯AC85～132VNPN
THR-1.0W-21000mA2チャンネル2灯AC85～264VNPN
THR-1.5W1500mA2チャンネル2灯AC85～132VNPN
THR-1.5W-21500mA2チャンネル2灯AC85～264VNPN
THR-1.0S-A1000mA1チャンネル1灯AC85～132VNPN
THR-1.0S-A-21000mA1チャンネル1灯AC85～264VNPN
THR-1.0S-A-P241000mA1チャンネル1灯AC85～132VPNP
THR-1.0S-A-2-P241000mA1チャンネル1灯AC85～264VPNP
THR-1.5S-A1500mA1チャンネル1灯AC85～132VNPN
THR-1.5S-A-21500mA1チャンネル1灯AC85～264VNPN
THR-1.5S-A-P241500mA1チャンネル1灯AC85～132VPNP
THR-1.5S-A-2-P241500mA1チャンネル1灯AC85～264VPNP
THR-1.0W-A1000mA2チャンネル2灯AC85～132VNPN
THR-1.0W-A-21000mA2チャンネル2灯AC85～264VNPN
THR-1.5W-A1500mA2チャンネル2灯AC85～132VNPN
THR-1.5W-A-21500mA2チャンネル2灯AC85～264VNPN
